Бобышки являются дополнительными элементами, которые предназначены для монтажа приборов на линиях трубопроводов и промышленных магистралях, а также их удобной замены.
Бобышки из нержавеющей стали используются для установки измерительных приборов и оборудования при работе с агрессивными жидкими и газообразными, не вязкими и не кристаллизующимися измеряемыми средами с температурой до 200 °C.
Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужный прибор.
В нашем ассортименте представлены бобышки для манометров, термометров и датчиков давления с метрической резьбой присоединения, дюймовой или NPT.

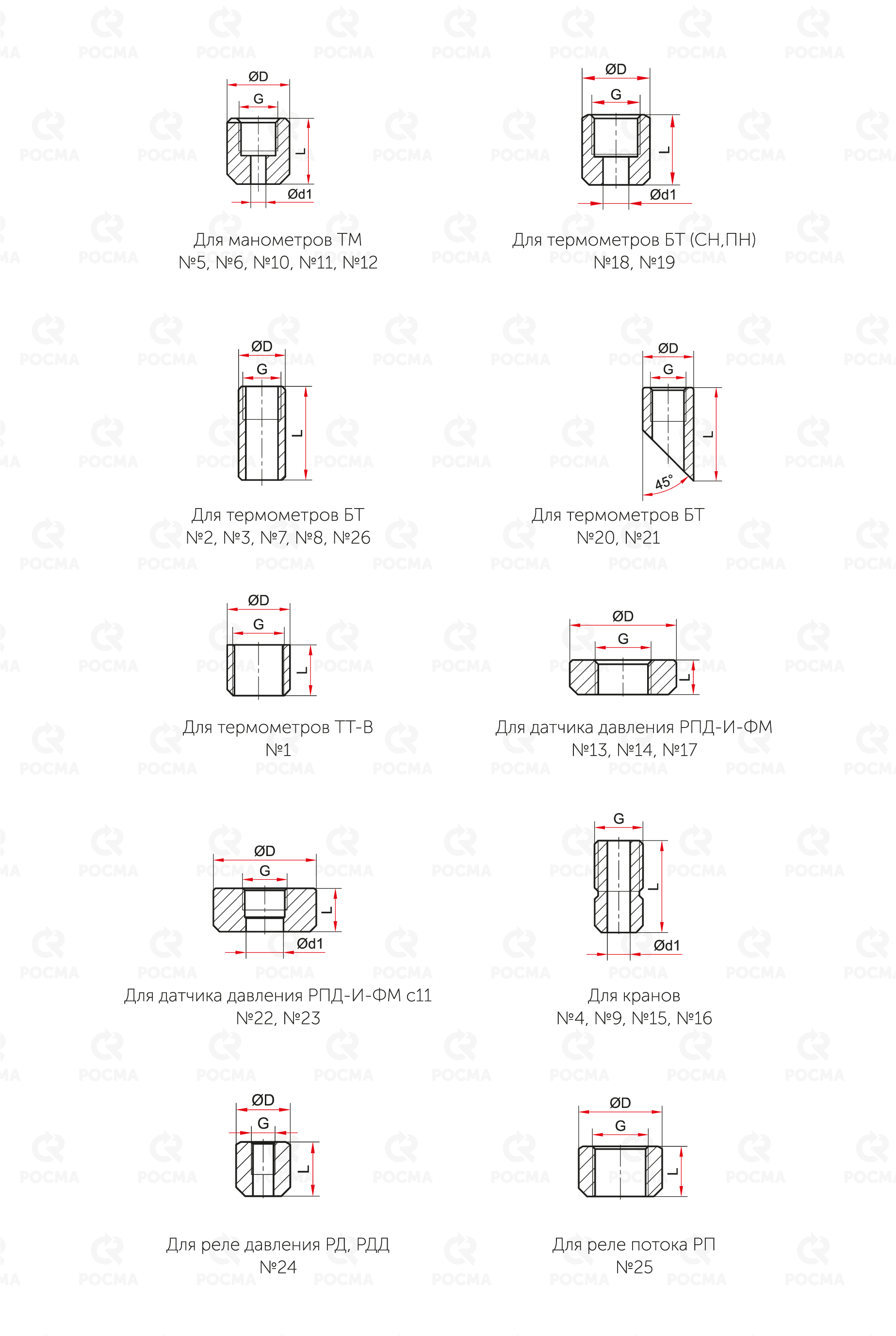

ЧЕРТЕЖИ
| Наименование | L | D | d1 | G |
|---|---|---|---|---|
| Для монтажа манометров | ||||
| №5 БП-ТМ-30-G½ | 30 | 29 | 7 | G½ |
| №6 БП-ТМ-30-М20×1,5 | 30 | 29 | 7 | М20×1,5 |
| №10 БП-ТМ-100-G½ | 100 | 29 | 7 | G½ |
| №11 БП-ТМ-100-М20×1,5 | 100 | 29 | 7 | М20×1,5 |
| №12 БП-ТМ-30-NPT½ | 30 | 29 | 7 | NPT½ |
| Для монтажа термометров | ||||
| №1 БП-ТТ-В-25-М27×2 | 25 | 31 | — | М27×2 |
| №2 БП-БТ-30-G½ | 30 | 29 | — | G½ |
| №3 БП-БТ-55-G½ | 55 | 29 | — | G½ |
| №7 БП-БТ-30-М20×1,5 | 30 | 29 | — | М20×1,5 |
| №8 БП-БТ-100-G½ | 100 | 29 | — | G½ |
| №18 БП-БТ(СН,ПН)-30-G½ | 30 | 29 | 11 | G½ |
| №19 БП-БТ(СН,ПН)-30-М20х1,5 | 30 | 29 | 11 | М20×1,5 |
| №20 БП-БТ-55-45град-G½ | 55 | 30 | — | G½ |
| №21 БП-БТ-55-45град-М20×1,5 | 55 | 30 | — | М20×1,5 |
| №26 БП-БТ-55-М20×1,5 | 55 | 29 | — | М20×1,5 |
| Для монтажа датчиков давления | ||||
| №13 БП-РПД-И-ФМ-13-G1 | 13 | 50 | — | G1 |
| №14 БП-РПД-И-ФМ-13-G½ | 13 | 40 | — | G½ |
| №17 БП-РПД-И-ФМ-13-M20×1,5 | 13 | 40 | — | М20×1,5 |
| №22 БП-РПД-И-ФМ-с11-G½ | 21 | 50 | 18 | G½ |
| №23 БП-РПД-И-ФМ-с11-G1 | 21 | 50 | 30 | G1 |
| Для монтажа кранов | ||||
| №4 БП-КР-40-G½ | 40 | 21 | 10 | G½ |
| №9 БП-КР-40-М20×1,5 | 40 | 21 | 10 | М20×1,5 |
ЦЕНА
| Наименование | Длина, мм | Резьба присоединения |
Цена с НДС, руб. |
|---|---|---|---|
| №1 БП-ТТ-В-25-М27×2 (под термометр ТТ-В) | 25 | М27×2 | 470 |
| №2 БП-БТ-30-G½ (под термометр БТ) | 30 | G½ | 420 |
| №3 БП-БТ-55-G½ (под термометр БТ) | 55 | G½ | 620 |
| №4 БП-КР-40-G½ (под кран для манометра) | 40 | G½ | 380 |
| №5 БП-ТМ-30-G½ (под манометр ТМ) | 30 | G½ | 450 |
| №6 БП-ТМ-30-М20×1,5 (под манометр ТМ) | 30 | М20×1,5 | 450 |
| №7 БП-БТ-30-М20×1,5 (под термометр БТ) | 30 | М20×1,5 | 420 |
| №8 БП-БТ-100-G½ (под термометр БТ) | 100 | G½ | 1185 |
| №9 БП-КР-40-М20×1,5 (под кран для манометра) | 40 | М20×1,5 | 380 |
| №10 БП-ТМ-100-G½ (под манометр ТМ) | 100 | G½ | 1230 |
| №11 БП-ТМ-100-М20×1,5 (под манометр ТМ) | 100 | М20×1,5 | 1230 |
| №12 БП-ТМ-30-NPT½ (под манометр ТМ) | 30 | NPT½ | 515 |
| №13 БП-РПД-И-ФМ-13-G1 (под датчик давления) | 13 | G1 | 605 |
| №14 БП-РПД-И-ФМ-13-G½ (под датчик давления) | 13 | G½ | 570 |
| №17 БП-РПД-И-ФМ-13-M20×1,5 (под датчик давления) | 13 | M20×1,5 | 570 |
| №18 БП-БТ(СН,ПН)-30-G½ (под термометр БТ) | 30 | G½ | 450 |
| №19 БП-БТ(СН,ПН)-30-М20х1,5 (под термометр БТ) | 30 | M20×1,5 | 450 |
| №20 БП-БТ-55-45град-G½ (под термометр БТ) | 55 | G½ | 890 |
| №21 БП-БТ-55-45град-М20×1,5 (под термометр БТ) | 55 | M20×1,5 | 890 |
| №22 БП-РПД-И-ФМ-с11-G½ (под датчик давления) | 21 | G½ | 655 |
| №23 БП-РПД-И-ФМ-с11-G1 (под датчик давления) | 21 | G1 | 680 |
| №26 БП-БТ-55-М20×1,5 (под термометр БТ) | 55 | M20×1,5 | 620 |
