Манометры аммиачные коррозионностойкие
от 4 855 ₽
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60 (без заполнения); −60…+60 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; Опция: минеральное многослойное безопасное — триплекс
Корректор нуля: Опция: на стрелке
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное или эксцентрическое
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60 (без заполнения); −60…+60 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; Опция: минеральное многослойное безопасное — триплекс
Корректор нуля: Опция: на стрелке
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное или эксцентрическое
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Описание
Документация
Тип ТМ (ТМВ) — NH3, серия 21
Манометры, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика
Аммиачные коррозинностойкие манометры без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».
Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.
Диапазон показаний давлений, МПа
| ТМ | 0…0,6 (−30…+10 °C) 0…1 (−30…+25 °C) 0…4 (−30…+70 °C) |
| ТМВ | −0,1…0,5 (−70…+5 °C) −0,1…0,9 (−70…+20 °C) −0,1…1,5 (−70…+40 °C) −0,1…2,4 (−70…+55 °C) |
| Опция: изготовление манометров до 60 МПа без температурной шкалы на циферблате |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-521 NH3 | 100 | 1 | 0…0,6 МПа (−30…+10 °C); 0…1 МПа (−30…+25 °C); 0…4 МПа (−30…+70 °C); |
G½ / М20×1,5 | радиальное | 4855 |
| эксцентрическое | 5045 | |||||
| ТМ-621 NH3 | 150 / 160* | 1 | радиальное | 5920 | ||
| эксцентрическое | 6395 |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа |
Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-521 NH3 | 100 | 1 | −0,1…0,5 (−70…+5 °C); −0,1…0,9 (−70…+20 °C); −0,1…1,5 (−70…+40 °C); −0,1…2,4 (−70…+55 °C) |
М20×1,5 или G½ | радиальное | 5285 |
| эксцентрическое | 5395 | |||||
| ТМВ-621 NH3 | 150 / 160* | М20×1,5 или G½ | радиальное | 6255 | ||
| эксцентрическое | 6755 |
* — под заказ

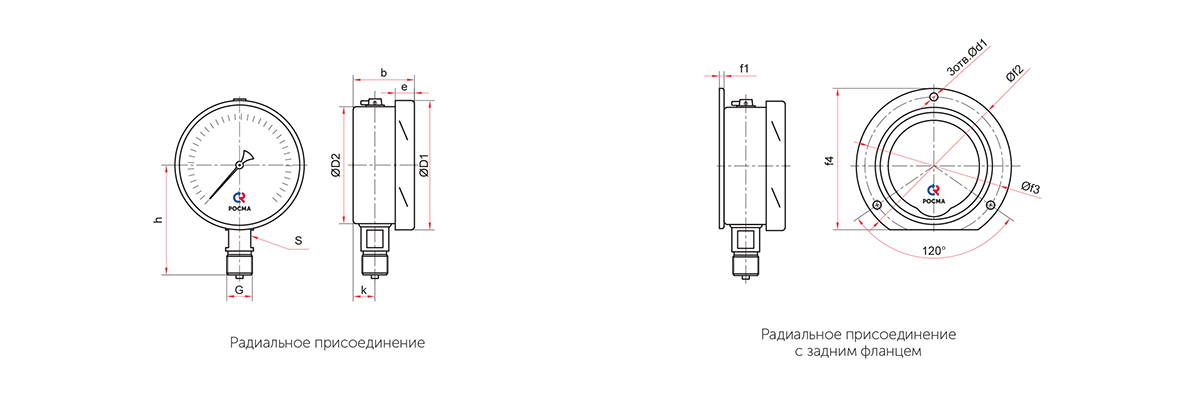

ЧЕРТЕЖИ
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением |
Объем заполняемой жидкости |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521Р NH3 | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 | — | — | — | — | — | 0,57 | 0,88 | 260 | |
| ТМ-521РКТ NH3 | 7 | 3 | 132 | 116 | 121 | 0,64 | 0,95 | |||||||||||
| ТМ-621Р NH3 | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | — | — | — | — | — | 0,91 | 1,68 | 640 | |||
| ТМ-621РКТ NH3 | 5,5 | 4 | 180 | 166 | 171 | 1,07 | 1,84 | |||||||||||
* — под заказ
Основные размеры (мм), вес (кг), объём (мл)

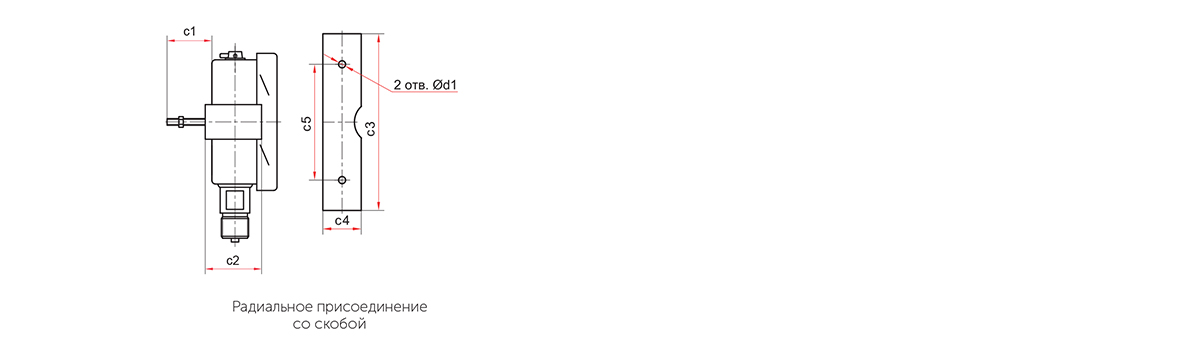

| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением |
Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521РС NH3 | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 |
7 | 30 | 38 | 128 | 26 | 50 | 1,01 | 1,32 | 260 |
| ТМ-621РС NH3 | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | 39 | 165 | 28 | 105 | 1,87 | 2,60 | 640 |
* — под заказ
Основные размеры (мм), вес (кг), объем (мл)

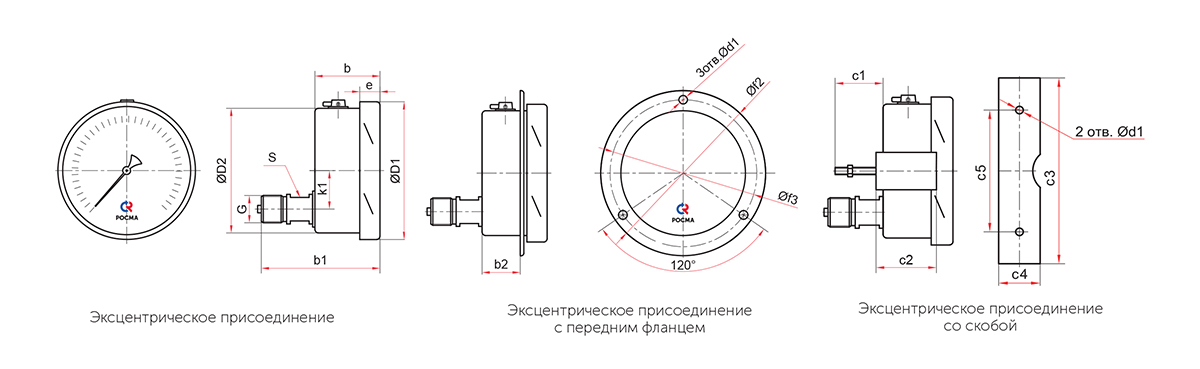

| Тип | Ø | D1 | D2 | b | b1 | b2 | e | k1 | S | G | d1 | f2 | f3 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением |
Объем заполняемой жидкости |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521ТЭ NH3 | 100 | 111 | 100 | 52 | 97 | — | 17 | 33 | 17 | G½ или M20×1,5 | — | — | — | — | — | — | — | — | 0,54 | 0,85 | 260 | |
| ТМ-521ТЭКП NH3 | 33 | 3 | 132 | 115 | 0,59 | 0,90 | ||||||||||||||||
| ТМ-521ТЭС NH3 | — | 7 | — | — | 30 | 38 | 128 | 26 | 50 | 0,61 | 0,92 | |||||||||||
| ТМ-621ТЭ NH3 | 150 / 160* | 161 | 150 | 55 | 101 | — | 19 | 32 | — | — | — | — | — | — | — | — | 0,82 | 1,59 | 640 | |||
| ТМ-621ТЭКП NH3 | 42 | 4 | 182 | 170 | 0,88 | 1,65 | ||||||||||||||||
| ТМ-621ТЭС NH3 | — | 7 | — | — | 30 | 39 | 165 | 28 | 105 | 0.96 | 1,73 | |||||||||||
* — под заказ

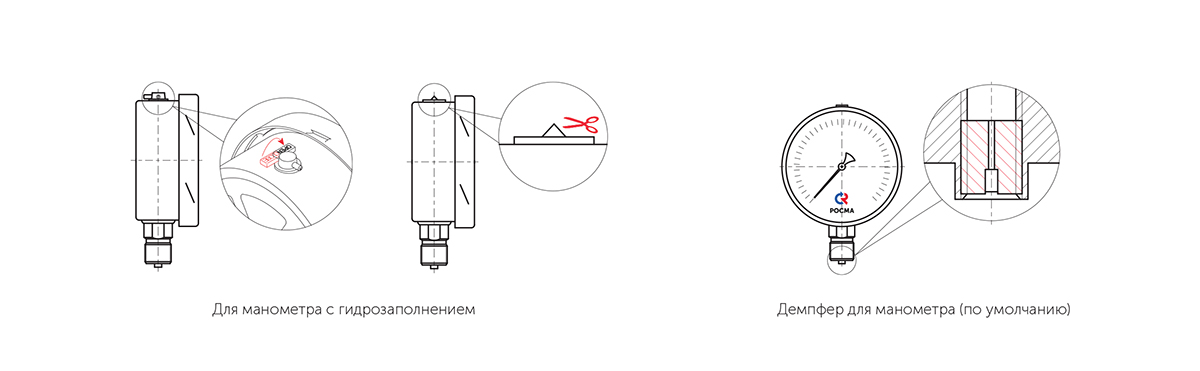

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
