Манометры аммиачные
от 2 095 ₽
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Корпус: IP40, сталь 10, хром; IP40, сталь 10, чёрный (для модели в черном корпусе)
Кольцо: сталь 10, хром; сталь 10, чёрный (для модели в черном корпусе)
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х18Н10; конструкционная сталь 45
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Корректор нуля: на стекле
Штуцер: нержавеющая сталь 08Х17Н13М2; конструкционная сталь 45
Присоединение: радиальное
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Корпус: IP40, сталь 10, хром; IP40, сталь 10, чёрный (для модели в черном корпусе)
Кольцо: сталь 10, хром; сталь 10, чёрный (для модели в черном корпусе)
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х18Н10; конструкционная сталь 45
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Корректор нуля: на стекле
Штуцер: нержавеющая сталь 08Х17Н13М2; конструкционная сталь 45
Присоединение: радиальное
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип ТМ (ТМВ) — NH3, серия 11
Манометры аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
Приборы имеют дополнительную температурную шкалу.
Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.
| ТМ | 0…0,6 (−30…+10 °C) 0…1 (−30…+25 °C) 0…4 (−30…+70 °C) |
| ТМВ | −0,1…0,5 (−70…+5 °C) −0,1…0,9 (−70…+20 °C) −0,1…1,5 (−70…+40 °C) −0,1…2,4 (−70…+55 °C) |
Опция: изготовление манометров до 60 МПа без температурной шкалы на циферблате
Манометры ТМ серии 11
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-511 NH3 ТМ-511* NH3 |
100 | 1,5 | 0…0,6 (−30…+10 °C); 0…1 (−30…+25 °C); 0…4 (−30…+70 °C) |
G½ / М20×1,5 | радиальное | 2095 |
| ТМ-611 NH3 ТМ-611* NH3 |
150 | 2740 |
Мановакуумметры ТМВ серии 11
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-511 NH3 ТМВ-511* NH3 |
100 | 1,5 | −0,1…0,5 (−70…+5 °C); −0,1…0,9 (−70…+20 °C); −0,1…1,5 (−70…+40 °C); −0,1…2,4 (−70…+55 °C) |
G½ / М20×1,5 | радиальное | 2095 |
| ТМВ-611 NH3 ТМВ-611* NH3 |
150 | 2740 |

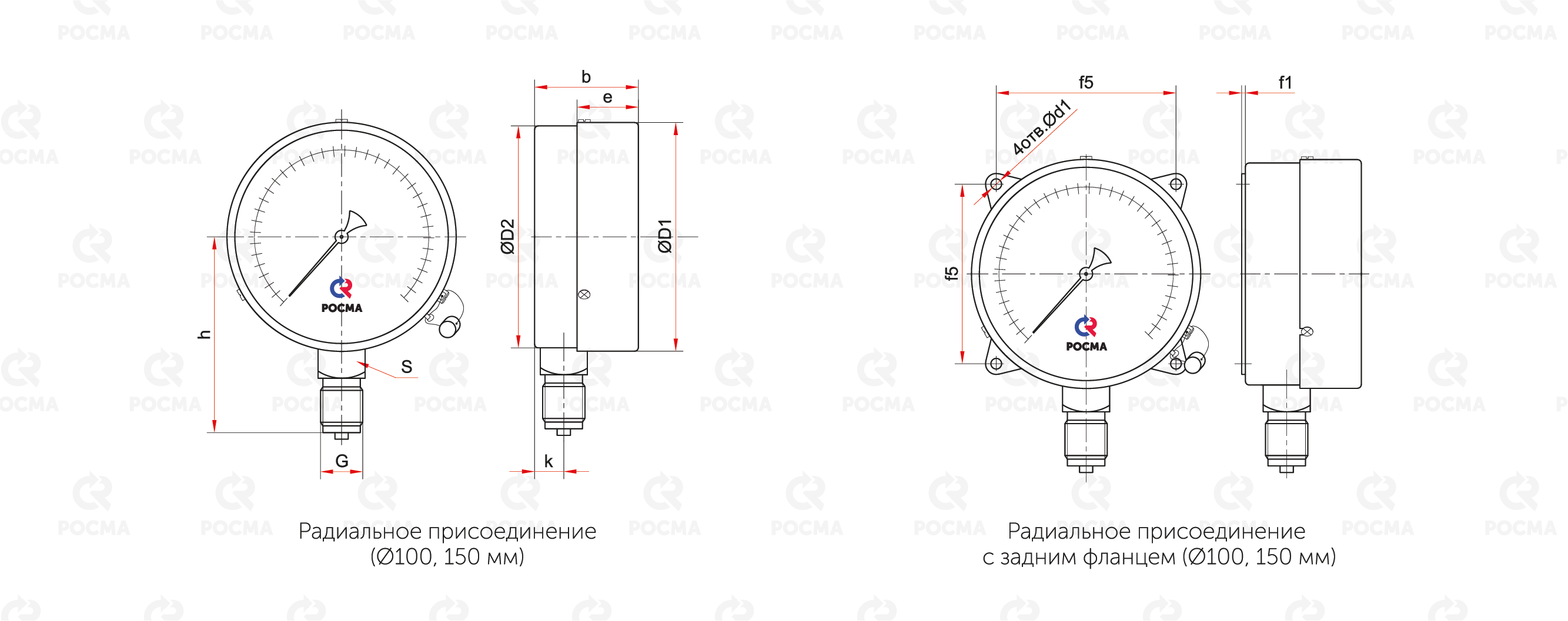

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-511Р | 100 | 100 | 98 | 47 | 23 | 82 | 14 | 22 | G½ или M20×1,5 |
− | − | − | 0,43 |
| ТМ-511Р* | 17 | 0,44 | |||||||||||
| ТМ-511РКТ* | 5,5 | 3 | 80 | 0,49 | |||||||||
| ТМ-611Р | 150 | 150 | 148 | 108 | 14 | − | − | − | 0,74 | ||||
| ТМ-611Р* | 106 | 19 | 0,78 | ||||||||||
| ТМ-611РКТ* | 7 | 4 | 128 | 0,89 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
