Манометры дифференциальные мембранные для измерения низких давлений газов
6 890 ₽
Диаметр корпуса, мм: 100
Максимальное статическое давление, кПа: 100
Перегрузка: в диапазоне 110-150 кПа резиновая защитная пробка в задней стенке корпуса открывается и обеспечивает вентиляцию внутренней части дифманометра
Диапазон рабочих температур, °C: Окружающая среда: −7…+60; Измеряемая среда: −7…+60
Мембрана: NBR
Корпус: IP67, алюминий
Кольцо: алюминий
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Резьба присоединения: 2×NPT1⁄8 (внутренняя)* - одна пара сбоку корпуса, одна пара сзади
Монтажное положение: вертикальное
Комплектность: Латунный переходник с NPT1⁄8 на наружный штуцер для шланга 6 мм - 2 шт. Нержавеющая резьбовая заглушка NPT1⁄8 - 2 шт. Переходник с винтами для установки дифманометра "заподлицо" - 3 шт.
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.026ТУ
Диаметр корпуса, мм: 100
Максимальное статическое давление, кПа: 100
Перегрузка: в диапазоне 110-150 кПа резиновая защитная пробка в задней стенке корпуса открывается и обеспечивает вентиляцию внутренней части дифманометра
Диапазон рабочих температур, °C: Окружающая среда: −7…+60; Измеряемая среда: −7…+60
Мембрана: NBR
Корпус: IP67, алюминий
Кольцо: алюминий
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Резьба присоединения: 2×NPT1⁄8 (внутренняя)* - одна пара сбоку корпуса, одна пара сзади
Монтажное положение: вертикальное
Комплектность: Латунный переходник с NPT1⁄8 на наружный штуцер для шланга 6 мм - 2 шт. Нержавеющая резьбовая заглушка NPT1⁄8 - 2 шт. Переходник с винтами для установки дифманометра "заподлицо" - 3 шт.
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.026ТУ
Описание
Документация
Тип ТМД-6, серия 30
Предназначены для измерения разности давлений воздуха и незагрязненных, неагрессивных газов.
Область применения: в медицинской, фармацевтической и химической промышленности, а также сфере городского хозяйства в системах вентиляции и кондиционирования воздуха, для контроля сопротивления фильтров, падения давления на диафрагмах, индикаторах разницы давления в помещениях.
Диапазон показаний давлений
| Единицы измерения | Диапазон | Класс точности |
| Па | -30…30; 0…20 / 30 / 60 |
4,0 |
| -100…100; -60…60; -50…50; 0…125 |
3,0 | |
| -250…250; -125…125; 0…250 / 300 / 500 / 750 / 1000 |
2,0 | |
| кПа | -1,5…1,5; -1,25…1,25; -1…1; -0,5…0,5; 0…1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 15 / 20 / 25 / 30 |
Манометры ТМД-6 серии 30
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений | Резьба присоединения | Цена с НДС, руб. | |
|---|---|---|---|---|---|---|
| ТМД-6-530 | 100 | 4,0 | Па | −30…30; 0…20 / 30 / 60 | 2×NPT1⁄8 (внутренняя) | 6890 |
| 3,0 | −100…100; −60…60; −50…50; 0…125 | |||||
| 2,0 | −250…250; −125…125; 0…250 / 300 / 500 / 750 / 1000 | |||||
| кПа | −1,5…1,5; −1,25…1,25; −1…1; −0,5…0,5; 0…1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 15 / 20 / 25 / 30 |

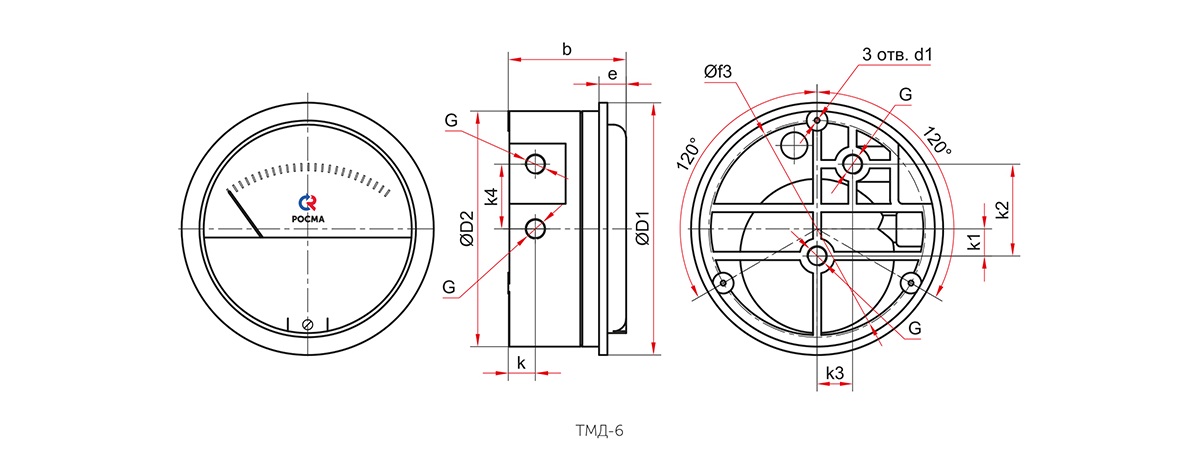

ЧЕРТЕЖИ
| Тип | Ø | D1 | D2 | b | e | k | k1 | k2 | k3 | k4 | G | d1 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-6 | 100 | 120 | 113 | 56 | 12 | 13 | 13 | 44 | 17 | 31 | 2×NPT1⁄8 | M3 | 105 | 0,46 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж дифманометра ТМД-6 производится при отсутствии давления в трубопроводе. Прибор должен быть установлен в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)).
Монтаж прибора к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора в строгом соответствии со знаками, указанными на корпусе:
« + » — штуцер камеры для большего давления;
« — » — штуцер камеры для меньшего давления.
Подвод давления осуществляется медными или алюминиевыми трубопроводами с внутренним диаметром не менее 2,5 мм. Подключение осуществляется к портам с внутренней резьбой NPT1⁄8. Затяжку соединений выполнять до герметизации соединения, соблюдая осторожность, чтобы не допустить повреждения резьбы. Кроме того, можно выполнять подключение эластичных трубок при помощи переходников с NPT1⁄8 на трубный штуцер “елочка”.
ТМД-6 следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Поверхностный монтаж прибора на монтажной пластине можно выполнять крепежными винтами М3 непосредственно на плоской поверхности, используя крепежные отверстия на окружности диаметром 105 мм на задней поверхности прибора.

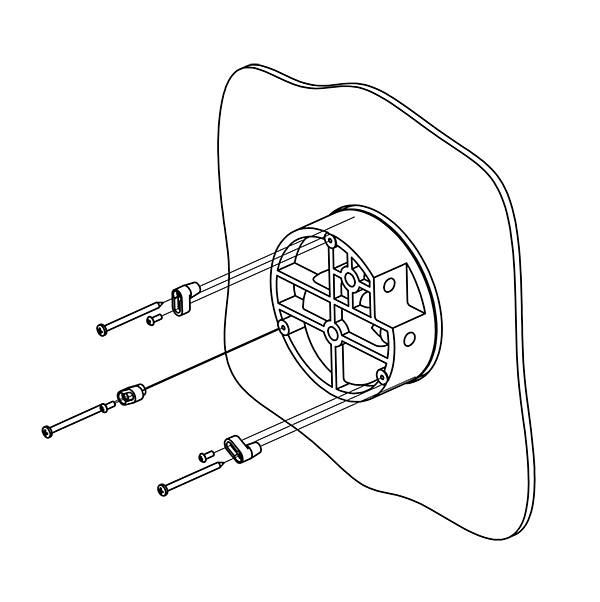

Скрытый монтаж (заподлицо с панелью) выполняется при установке прибора в отверстие диаметром 116 мм. При этом крепление прибора выполняется при помощи длинных винтов и набора адаптеров, закрепив адаптеры на корпусе прибора крепежными винтами.
Перед подачей давления измеряемой среды необходимо выполнить следующие действия.
Для измерения положительного давления:
- подсоединить трубку от источника положительного давления к торцевому или радиальному порту высокого давления;
- заглушить пробкой второй, неиспользуемый порт высокого давления;
- выпустить воздух из портов низкого давления в атмосферу.
Для измерения отрицательного давления:
- подсоединить трубку от источника вакуума или отрицательного давления к торцевому или радиальному порту низкого давления;
- заглушить пробкой второй, неиспользуемый порт низкого давления;
- выпустить воздух из портов высокого давления в атмосферу.
Для измерения перепада давления:
- подсоединить трубку от источника давления с большим значением давления к торцевому или радиальному порту высокого давления;
- трубку от источника давления с меньшим значением давления — к торцевому или радиальному порту низкого давления;
- заглушить пробками оба неиспользуемых порта.
Запрещается использовать растворители и абразивы для очистки стекол.
