Манометры дифференциальные мембранные для криогенных применений, с индикатором статического давления
от 112 450 ₽
Диаметр корпуса, мм: 150
Класс точности: 1,5
Перегрузка: кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −40…+80; Измеряемая среда: −40…+80
Корпус: IP65, нержавеющая сталь 08Х17Н13М2
Измерительная камера: медный сплав
Кольцо: нержавеющая сталь 08Х17Н13М2
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Резьба присоединения* : 2хG½ * — под заказ 2хМ20х1,5
Варианты монтажа: Без вентильного блока (отдельно ТМД-3); С использованием соединительных рукавов (с ВБ или без); С трехвентильным блоком 3ВБ; С пятивентильным блоком 5ВБ
Кронштейн: нержавеющая сталь 08Х18Н10
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.006ТУ
Диаметр корпуса, мм: 150
Класс точности: 1,5
Перегрузка: кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −40…+80; Измеряемая среда: −40…+80
Корпус: IP65, нержавеющая сталь 08Х17Н13М2
Измерительная камера: медный сплав
Кольцо: нержавеющая сталь 08Х17Н13М2
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Резьба присоединения* : 2хG½ * — под заказ 2хМ20х1,5
Варианты монтажа: Без вентильного блока (отдельно ТМД-3); С использованием соединительных рукавов (с ВБ или без); С трехвентильным блоком 3ВБ; С пятивентильным блоком 5ВБ
Кронштейн: нержавеющая сталь 08Х18Н10
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.006ТУ
Описание
Документация
Тип ТМД-3, серия 21
Предназначены для измерения разности давлений незагрязненных, неагрессивных к медным сплавам жидкостей, газов и паров.
Область применения: контроль уровня реагента в различных баках, резервуарах, цистернах и других ёмкостях, при хранении и перевозке хладагентов, фреонов, аммиака и других веществ.
Диапазон показаний давлений
| Диапазон, кПа | Максимальное статическое давление, МПа |
| 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 | 1 |
Манометры ТМД-3 серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМД-3-621 в комплекте с латунным 3ВБ и индикатором статического давления |
150 | 1,5 | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 | 2×G½ | радиальное | 128100 |
| ТМД-3-621 | 112450 | |||||
| Индикатор статического давления | 100 | — | — | G½ | эксцентрическое | 3610 |
| Трехвентильный блок 3ВБ, латунь | — | — | — | — | — | 38500 |

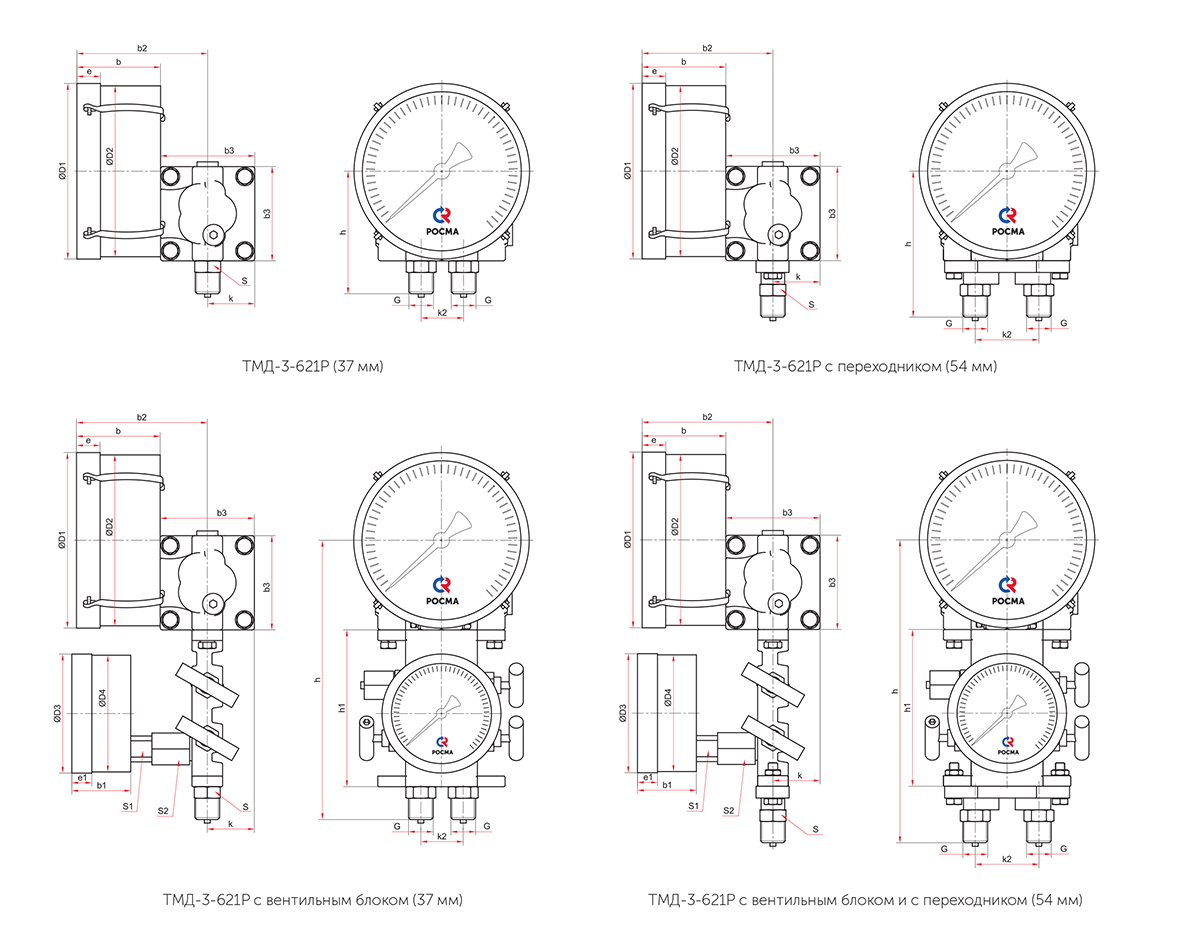

ЧЕРТЕЖИ
| Тип | Ø | D1 | D2 | D3 | D4 | e | e1 | b | b1 | b2 | b3 | h | h1 | k | k2 | S | S1 | S2 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-3-621Р (37 мм) |
150 | 149 | 147 | — | — | 20 | — | 71 | — | 116 | 80 | 107 | — | 35 | 37 | 22 | — | — | 2хG½ | 3,72 |
| ТМД-3-621Р с вентильным блоком (37 мм) |
101 | 99 | 17 | 50 | 239 | 132 | 22 | 27 | 6,11 | |||||||||||
| ТМД-3-621Р с переходником (54 мм) |
— | — | — | — | 127 | — | 54 | — | — | 4,00 | ||||||||||
| ТМД-3-621Р с вентильным блоком и с переходником (54 мм) |
101 | 99 | 17 | 50 | 259 | 132 | 22 | 27 | 6,39 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.

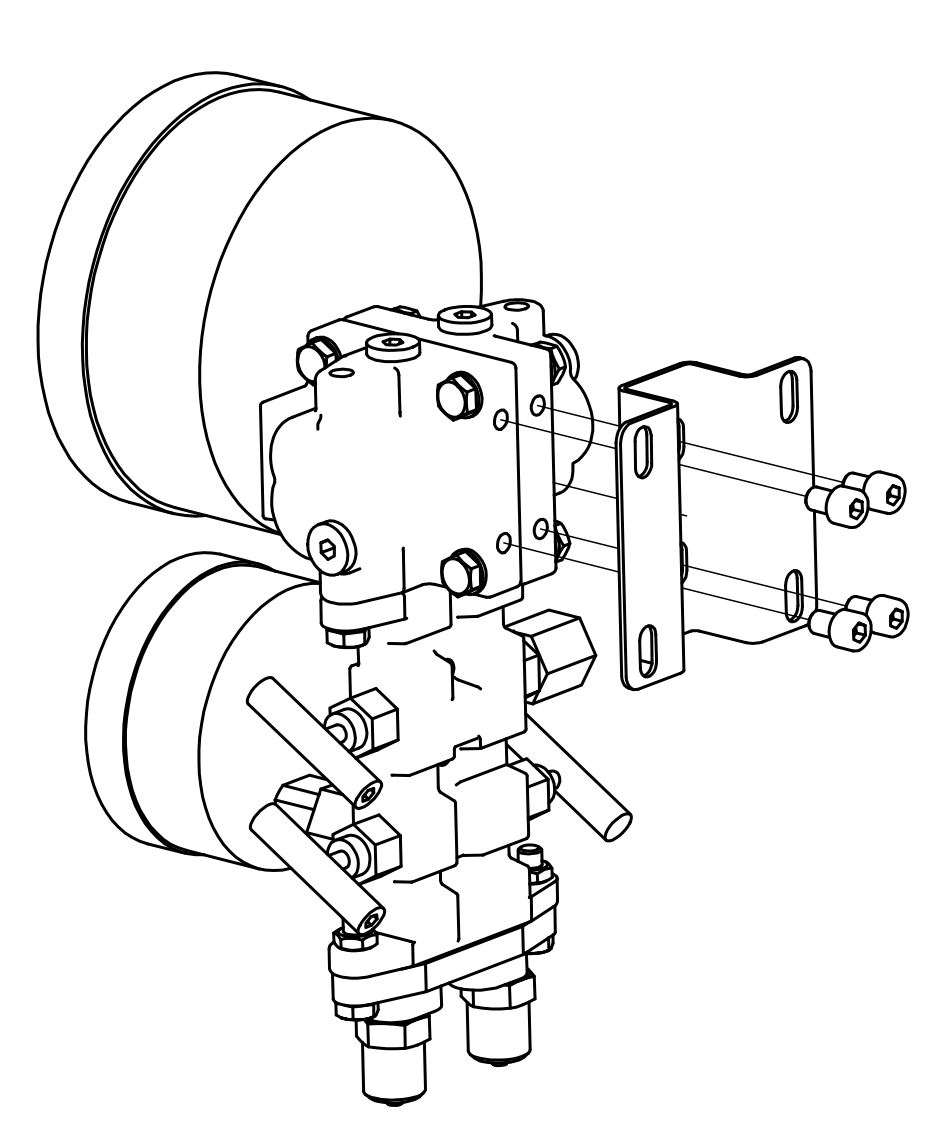

Крепление дифманометра к плоской поверхности осуществляется с помощью монтажного кронштейна (в комплекте).

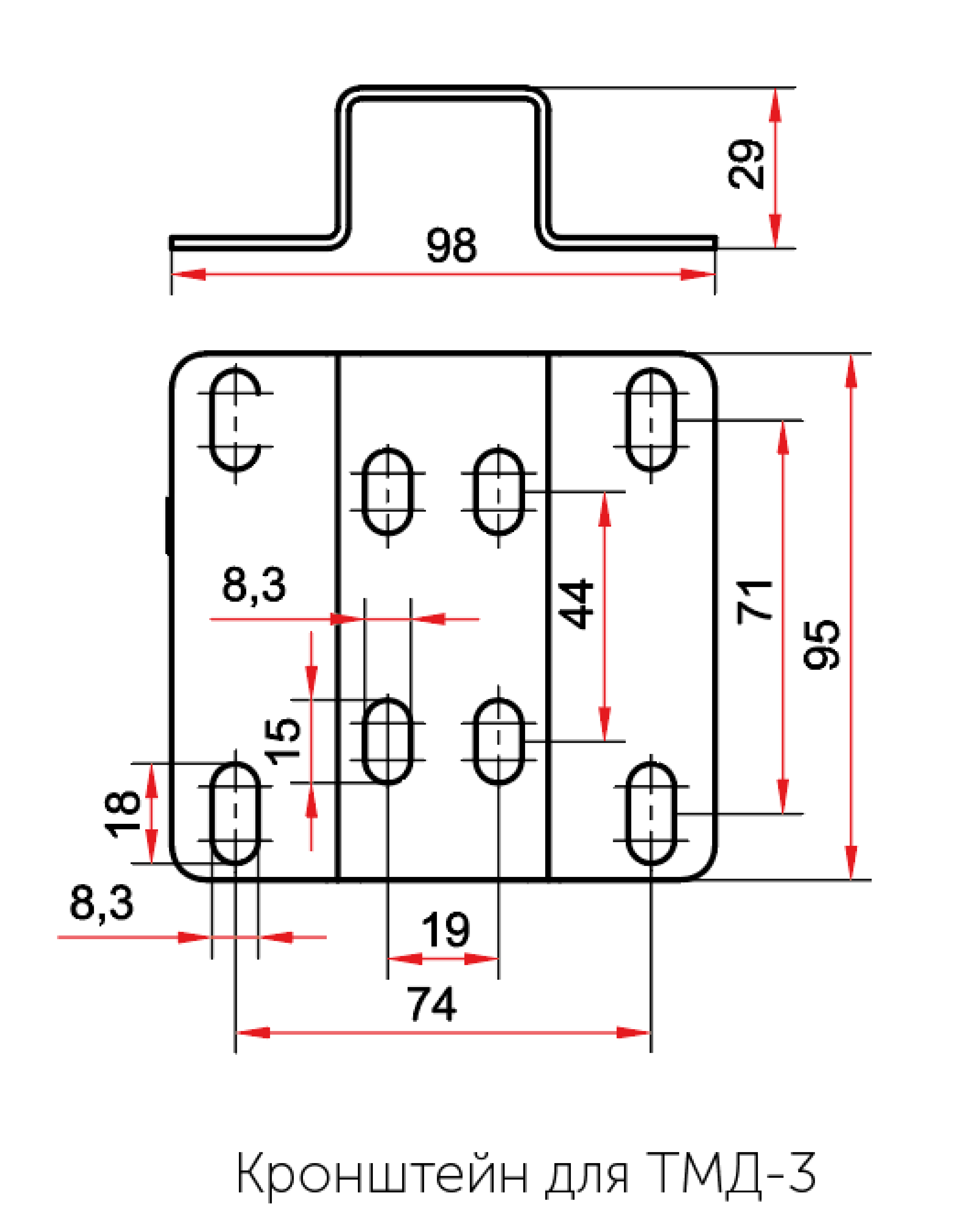

Установка кронштейна для крепления к стене
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Рекомендуемый вариант монтажа — с использованием штатного трехвентильного блока 3ВБ (при наличии) или трехвентильного блока 3ВБ, или пятивентильного блока 5ВБ, приобретаемых дополнительно.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили вентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Отличие в конструкции 5ВБ от 3ВБ — наличие двух дополнительных вентилей для дренажа/слива рабочей среды.
Для герметизации цилиндрической резьбы G½ рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.
Для защиты чувствительного элемента дифференциального манометра ТМД от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред РМ, заполненным разделительной жидкостью.

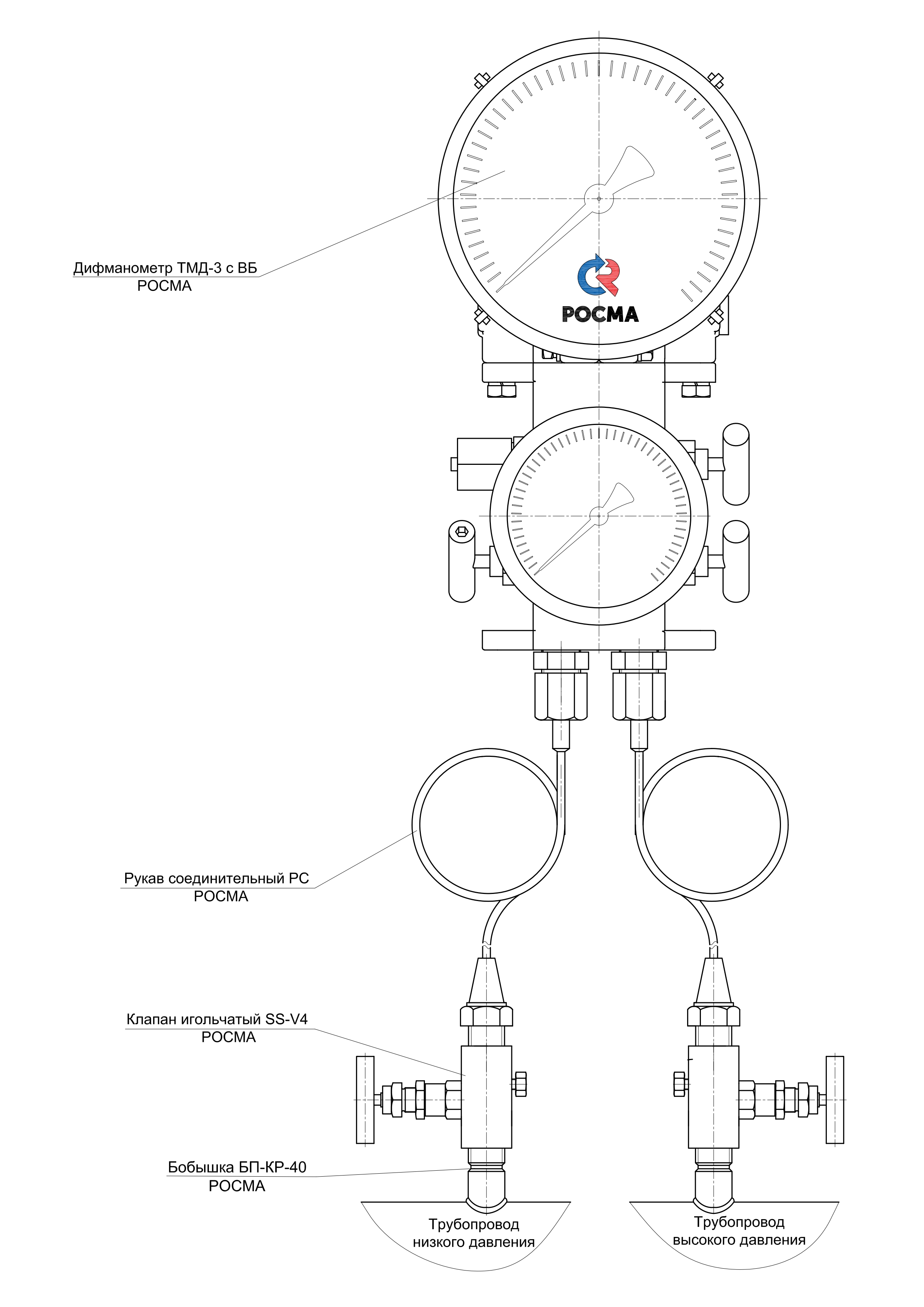

Объединение дифференциального манометра с мембранными разделителями сред осуществляется с помощью соединительных рукавов РС (длина может быть подобрана под конкретный случай применения).
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
