Манометры дифференциальные мембранные с высокой перегрузочной способностью
от 65 330 ₽
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5 / 2,5
Перегрузка: кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −60…+65 (без заполнения) −20…+65 (с заполнением глицерином ПК-94) −60…+65 (с заполнением силиконом ПМС-50); Измеряемая среда: −60…+100 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+100 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Резьба присоединения* : 2хG½ ** — под заказ М20×1,5
Варианты монтажа: Без вентильного блока; С использованием соединительных рукавов; С трехвентильным блоком 3ВБ; С пятивентильным блоков 5ВБ
Кронштейн: нержавеющая сталь 08Х18Н10
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.006ТУ
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5 / 2,5
Перегрузка: кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −60…+65 (без заполнения) −20…+65 (с заполнением глицерином ПК-94) −60…+65 (с заполнением силиконом ПМС-50); Измеряемая среда: −60…+100 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −60…+100 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Резьба присоединения* : 2хG½ ** — под заказ М20×1,5
Варианты монтажа: Без вентильного блока; С использованием соединительных рукавов; С трехвентильным блоком 3ВБ; С пятивентильным блоков 5ВБ
Кронштейн: нержавеющая сталь 08Х18Н10
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.006ТУ
Описание
Документация
Тип ТМД-2, серия 21
Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров.
Подходят для применений с большими перегрузками по дифференциальному и/или рабочему (статическому) давлению.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом по требованию заказчика.
Область применения: перерабатывающая промышленность, нефтяная и нефтехимическая промышленность.
Диапазон показаний давлений
| Единицы измерения | Диапазон | Максимальное статическое давление |
| кПа | 0…10 | 10 МПа |
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* | 10 / 25 / 40 МПа | |
| МПа | 0…1* / 1,6* |
* — класс точности 2,5
Манометры ТМД-2 серии 21
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Максимальное статическое давление | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|---|
| ТМД-2-521 | 100 | 1,5 / 2,5 | IP65 | 0…10 | 10 МПа | 2×G½ | радиальное | 65330 |
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | ||||||||
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | 75420 | ||||||
| 40 МПа | 77060 | |||||||
| ТМД-2-521 под ГЗ | 0…10 | 10 МПа | 68620 | |||||
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | ||||||||
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | 79210 | ||||||
| 40 МПа | 80910 | |||||||
| ТМД-2-621 | 150 | 1,5 / 2,5 | IP65 | 0…10 | 10 МПа | 2×G½ | радиальное | 66780 |
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | ||||||||
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | 78420 | ||||||
| 40 МПа | 79530 | |||||||
| ТМД-2-621 под ГЗ | 0…10 | 10 МПа | 70125 | |||||
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | ||||||||
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа | 82340 | ||||||
| 40 МПа | 83505 |
* — только класс точности 2,5

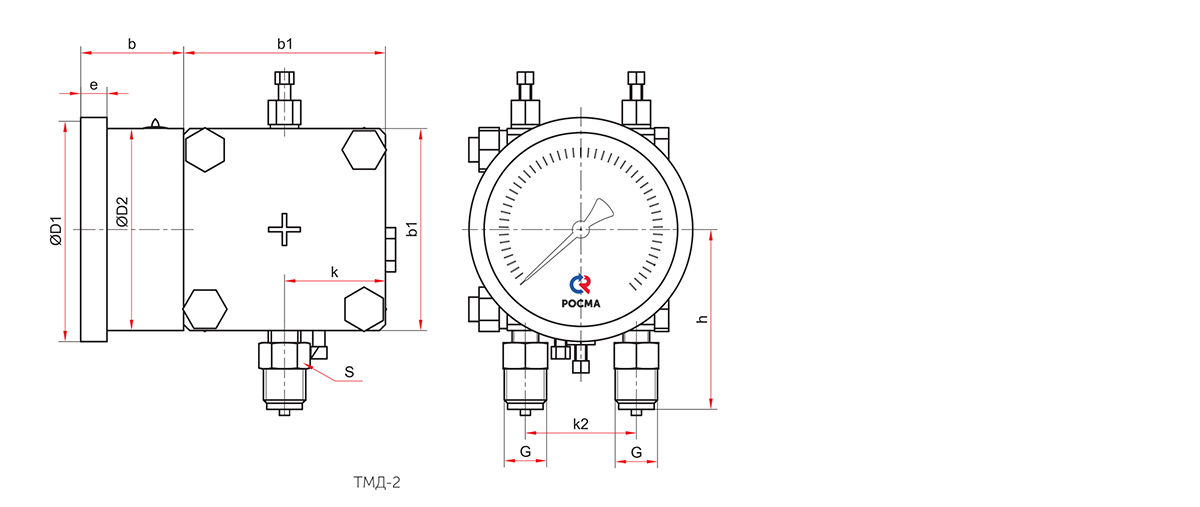

ЧЕРТЕЖИ
| Тип | Ø | D1 | D2 | b | b1 | e | h | k | k2 | S | G | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-2-521Р | 100 | 111 | 101 | 52 | 100 | 13 | 87 | 50 | 54 | 22 | 2хG½ | 6,00 | 6,31 | 260 |
| ТМД-2-621Р | 150 | 149 | 147 | 110 | 18 | 91 | 55 | 9,32 | 10,19 | 640 |
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.
Крепление дифманометра к трубе осуществляется с помощью монтажного кронштейна (в комплекте).

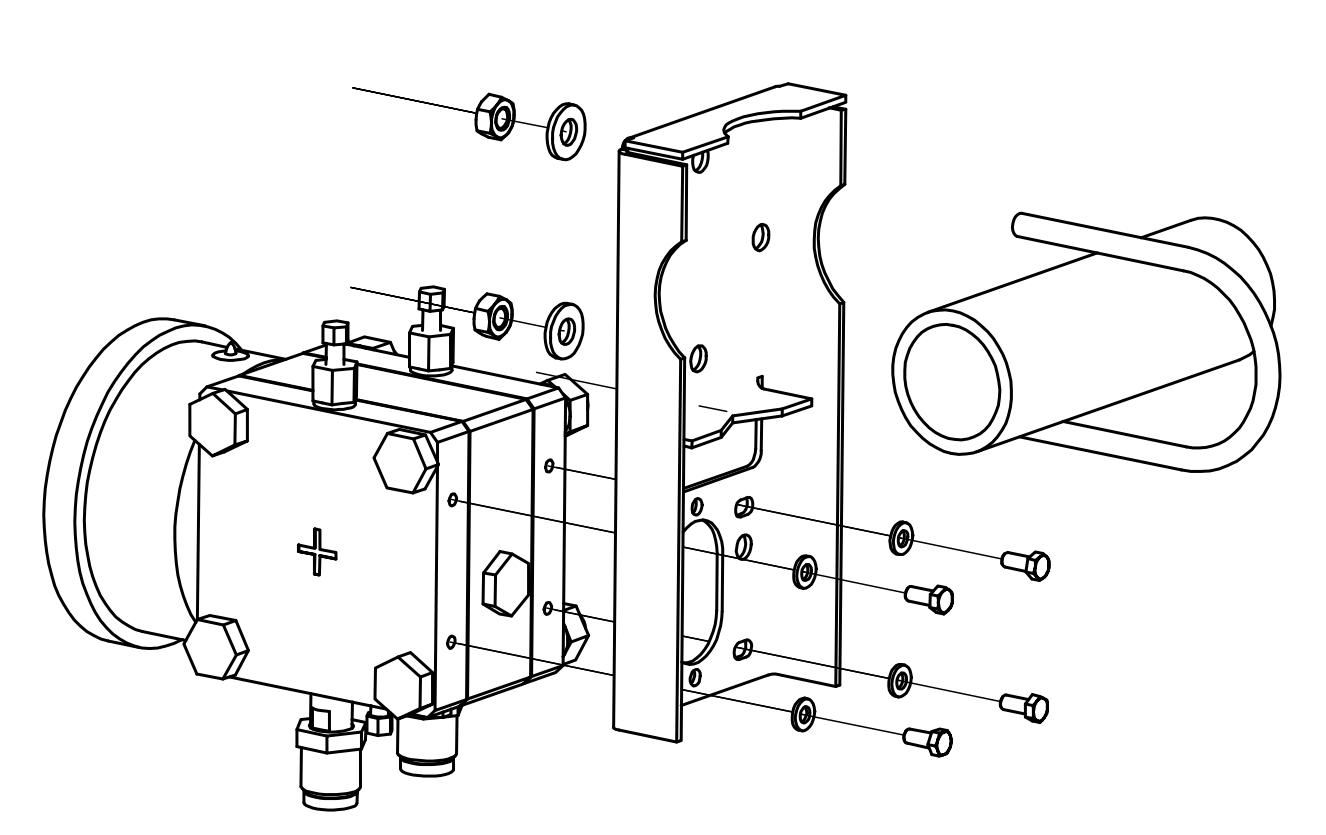

Установка кронштейна для крепления к горизонтальной трубе

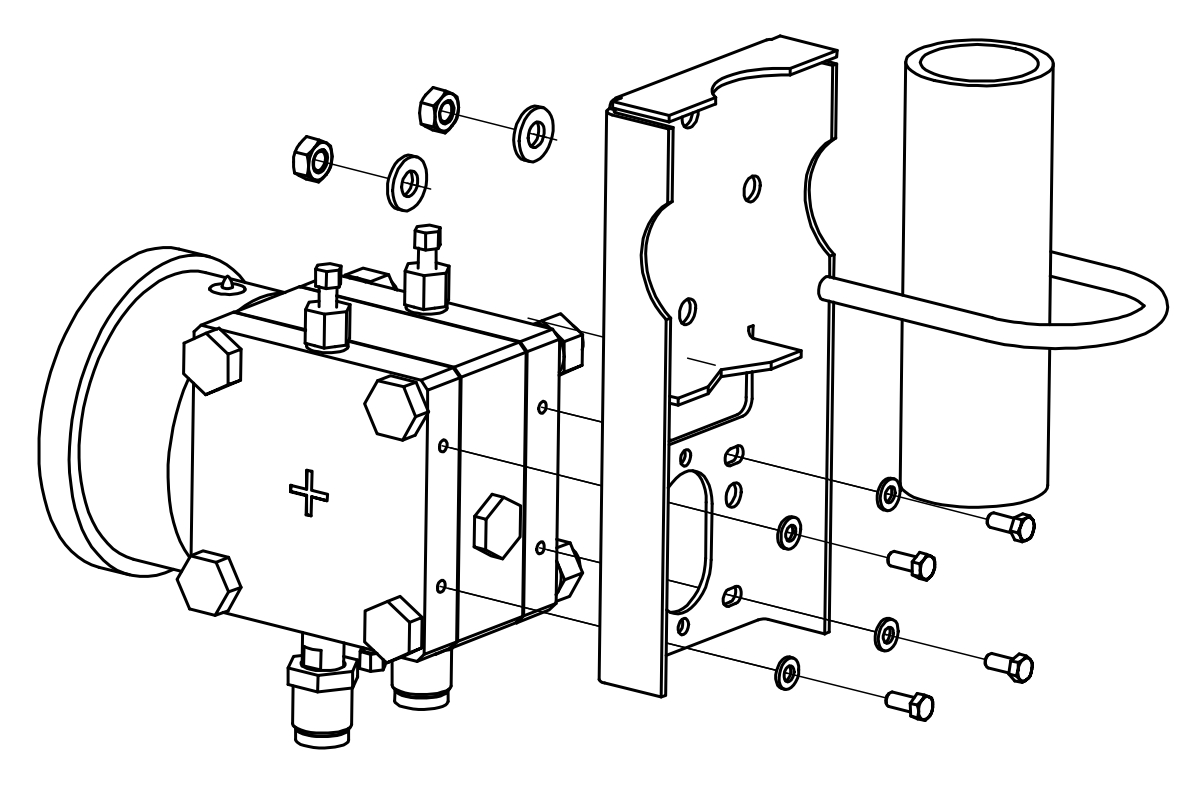

Установка кронштейна для крепления к вертикальной трубе
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

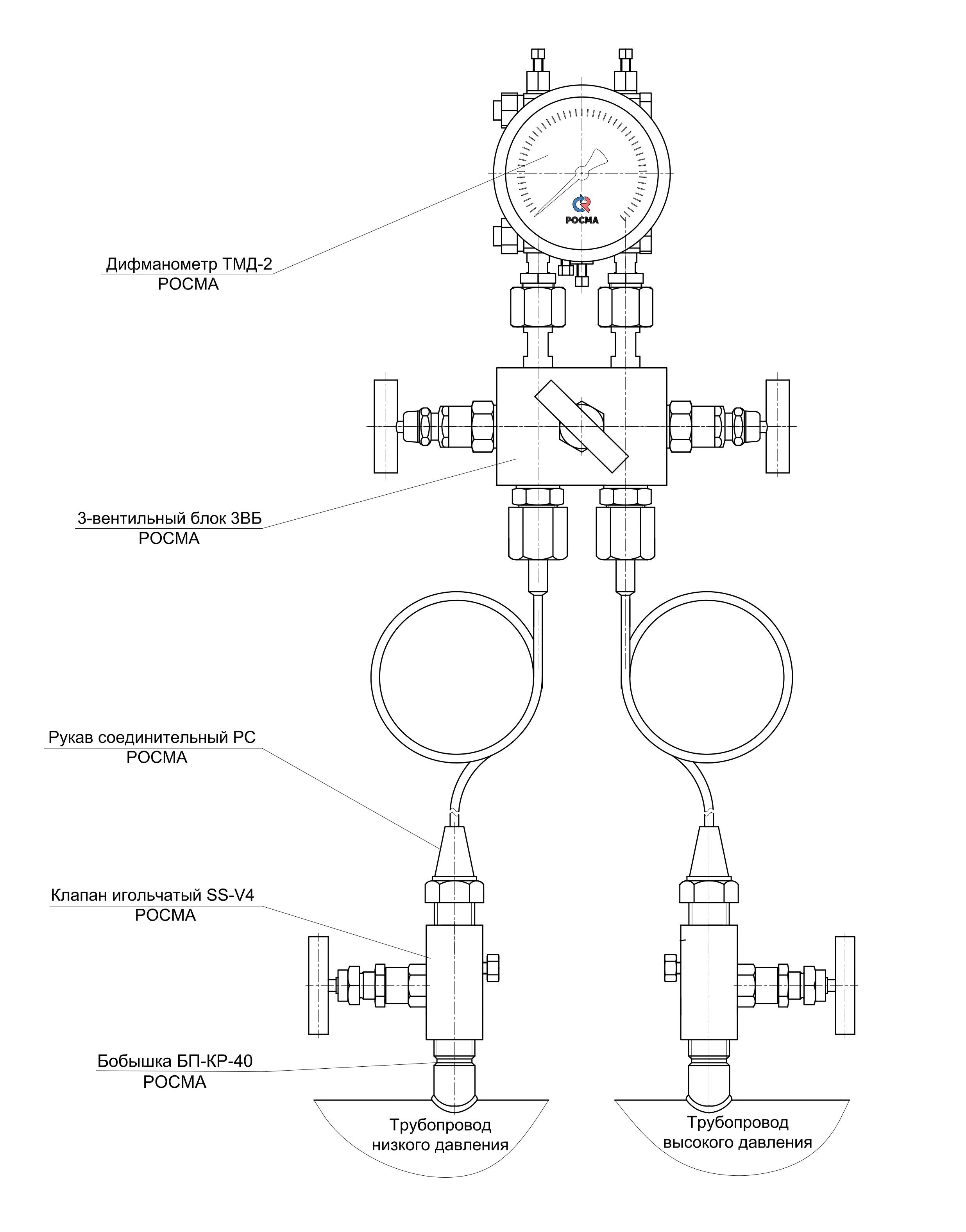

Рекомендуемый вариант монтажа — в комплекте с трехвентильным блоком 3ВБ или пятивентильным блоком 5ВБ.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили вентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Отличие в конструкции 5ВБ от 3ВБ — наличие двух дополнительных вентилей для дренажа/слива рабочей среды.
Для герметизации цилиндрической резьбы G½ рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.

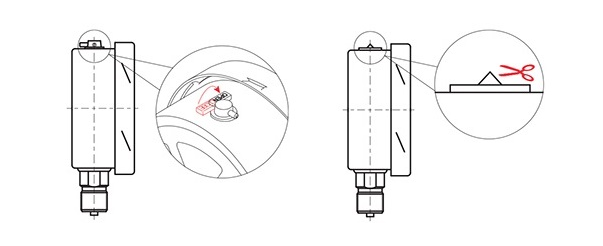

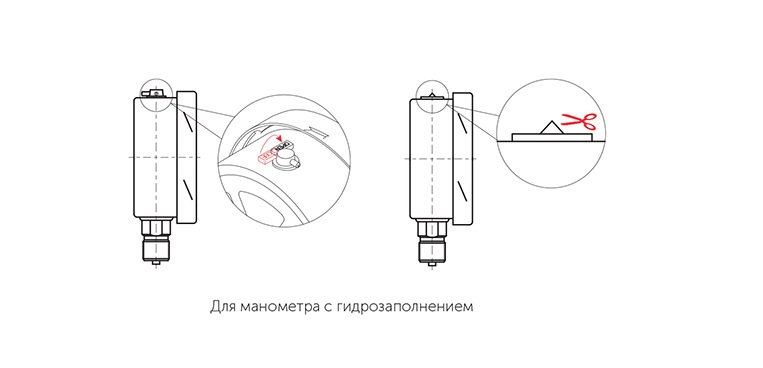

После монтажа и перед вводом в эксплуатацию прибора с гидрозаполнением корпуса необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
