Манометры дифференциальные мембранные
от 50 620 ₽
Диаметр корпуса, мм: 100, 160
Класс точности: 1,5
Перегрузка: кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: −20…+65 (без заполнения) −20…+65 (с заполнением глицерином ПК-94) −20…+65 (с заполнением силиконом ПМС-50); Измеряемая среда: −20…+100 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −20…+100 (с заполнением силиконом ПМС-50)
Корпус: нержавеющая сталь 08Х17Н13М2. IP54, IP65*для приборов с ГЗ
Кольцо: нержавеющая сталь 08Х17Н13М2
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Резьба присоединения: 2×G¼ (внутренняя), 2×G½ (внутренняя)* - под заказ
Варианты монтажа: Без вентильного блока; С использованием соединительных рукавов; С трехвентильным блоком 3ВБ и дополнительным комплектом переходников для подключения; С пятивентильным блоком 5ВБ и дополнительным комплектом переходников для подключения
Кронштейн: нержавеющая сталь 08Х18Н10
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.006ТУ
Диаметр корпуса, мм: 100, 160
Класс точности: 1,5
Перегрузка: кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: −20…+65 (без заполнения) −20…+65 (с заполнением глицерином ПК-94) −20…+65 (с заполнением силиконом ПМС-50); Измеряемая среда: −20…+100 (без заполнения) −20…+100 (с заполнением глицерином ПК-94) −20…+100 (с заполнением силиконом ПМС-50)
Корпус: нержавеющая сталь 08Х17Н13М2. IP54, IP65*для приборов с ГЗ
Кольцо: нержавеющая сталь 08Х17Н13М2
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Резьба присоединения: 2×G¼ (внутренняя), 2×G½ (внутренняя)* - под заказ
Варианты монтажа: Без вентильного блока; С использованием соединительных рукавов; С трехвентильным блоком 3ВБ и дополнительным комплектом переходников для подключения; С пятивентильным блоком 5ВБ и дополнительным комплектом переходников для подключения
Кронштейн: нержавеющая сталь 08Х18Н10
Межповерочный интервал: 1 год
Техническая документация: НСРП.406123.006ТУ
Описание
Документация
Тип ТМД-1, серия 21
Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом по требованию заказчика.
Область применения: контроль работы насосов, контроль состояния фильтров, измерение уровня в закрытых резервуарах, обрабатывающая промышленность, нефтехимическая и химическая промышленность.
Диапазон показаний давлений
| Единицы измерения | Диапазон | Максимальное статическое давление |
| кПа | 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 | Диапазон х10 |
| 0…600 | 4 МПа | |
| МПа | 0…1 / 1,6 / 2,5 |
Манометры ТМД-1 серии 21
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| ТМД-1-521 | 100 | 1,5 | IP54 | 0…1 / 1,6 / 2,5 / 4 / 6 | 2×G¼ | радиальное | 63660 |
| ТМД-1-521 | 0…10 / 16 / 25 / 40 / 60 / 100 / 250 / 400 / 600 / 1000 / 1600 / 2500 | 50620 | |||||
| ТМД-1-521* | IP65 | 0…10 / 16 / 25 / 40 / 60 / 100 / 250 / 400 / 600 / 1000 / 1600 / 2500 | 70125 | ||||
| ТМД-1-621 | 160 | 1,5 | IP54 | 0…1 / 1,6 / 2,5 / 4 / 6 | 2×G¼ | радиальное | 65890 |
| 0…10 / 16 / 25 / 40 / 60 / 100 / 250 / 400 / 600 / 1000 / 1600 / 2500 | 52240 |
* — под гидрозаполнение

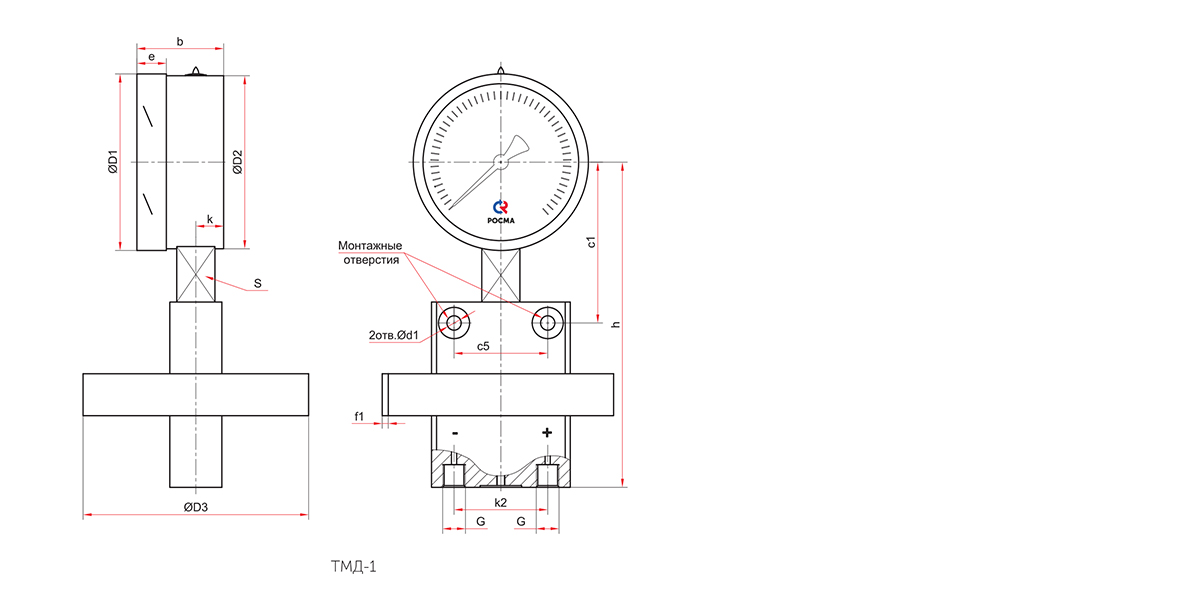

ЧЕРТЕЖИ
| Тип | Ø | D1 | D2 | D3 | b | e | h | k | k2 | S | G | d1 | f1 | c1 | c5 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-1-521Р* | 100 | 101 | 99 | 130 | 50 | 17 | 186 | 16 | 54 | 22 | 2×G¼ 2×G½ |
8,3 | 3,5 | 92 | 54 | 3,32 | 3,67 | 290 |
| ТМД-1-521Р** | 75 | 174 | 37 | 88 | 37 | 1,79 | 2,14 | |||||||||||
| ТМД-1-621Р* | 160 | 160 | 158 | 130 | 205 | 54 | 118 | 54 | 3,67 | 4,88 | 770 | |||||||
| ТМД-1-621Р** | 75 | 193 | 37 | 114 | 37 | 2,14 | 3,35 |
* — исполнение для разности давлений от 0…1 кПа до 0…10 кПа
** — исполнение для разности давлений от 0…16 кПа до 0…2,5 МПа
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.

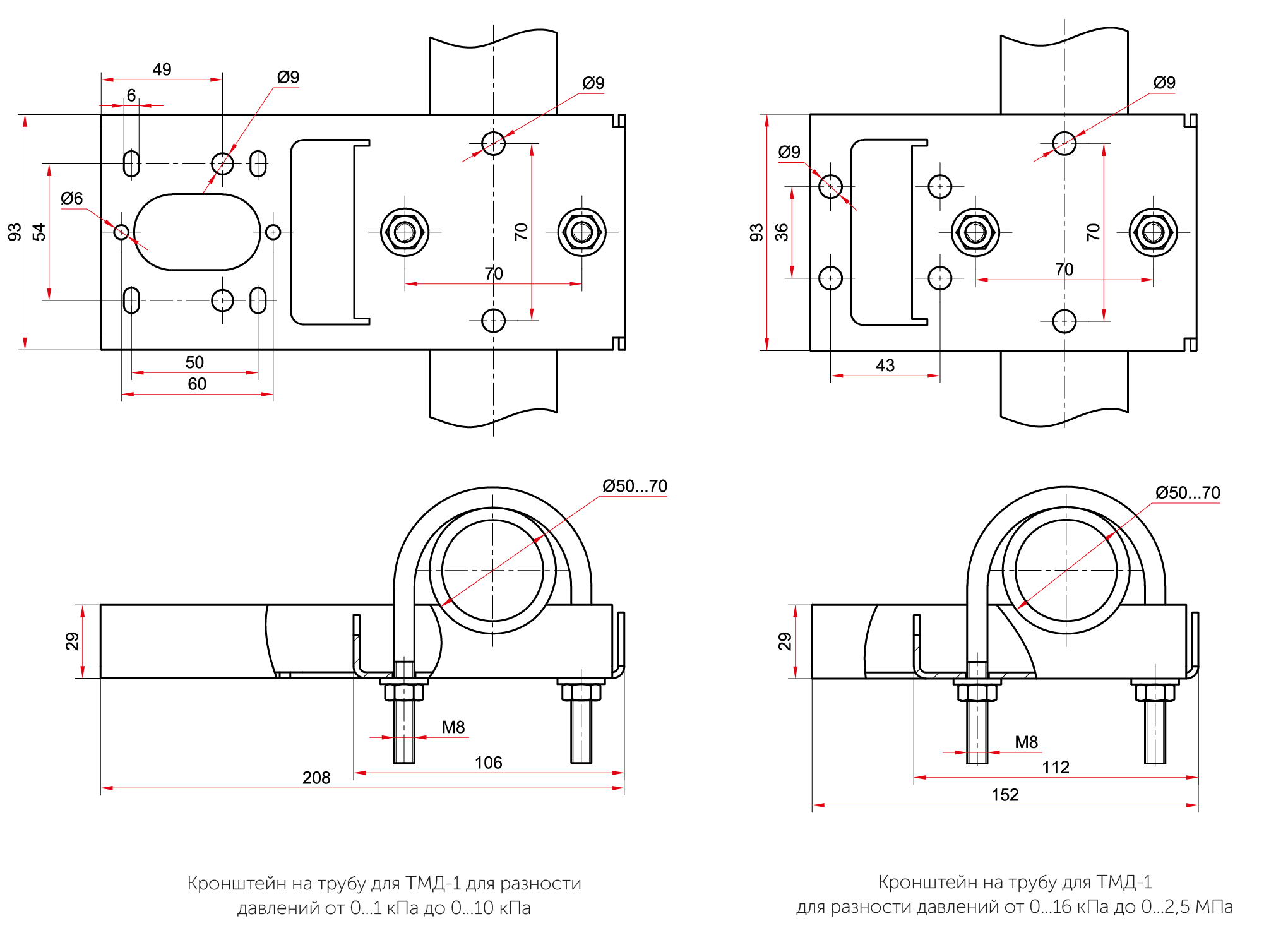

Крепление дифманометра к трубе осуществляется с помощью монтажного кронштейна (в комплекте).

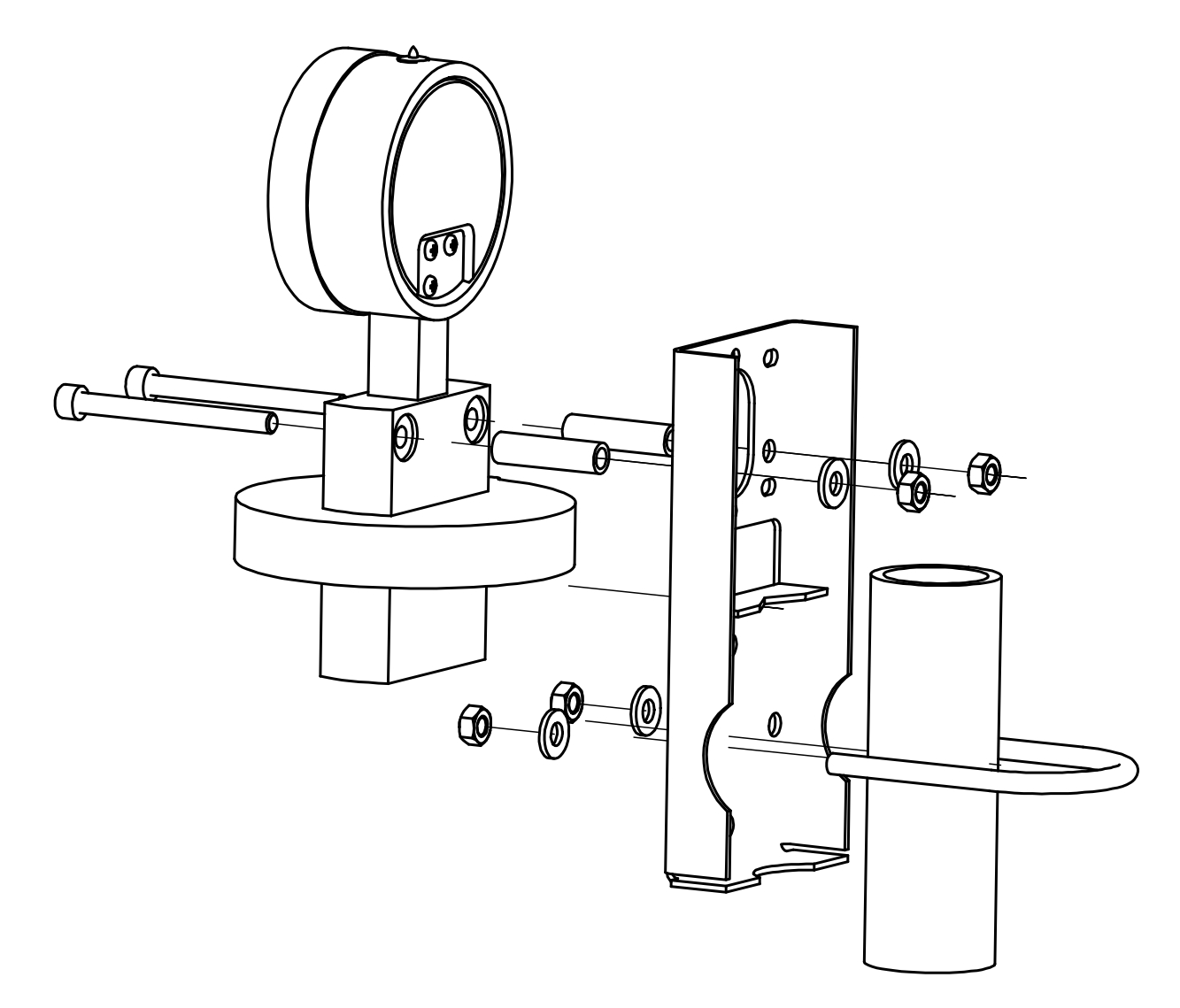

Установка кронштейна для крепления к горизонтальной трубе

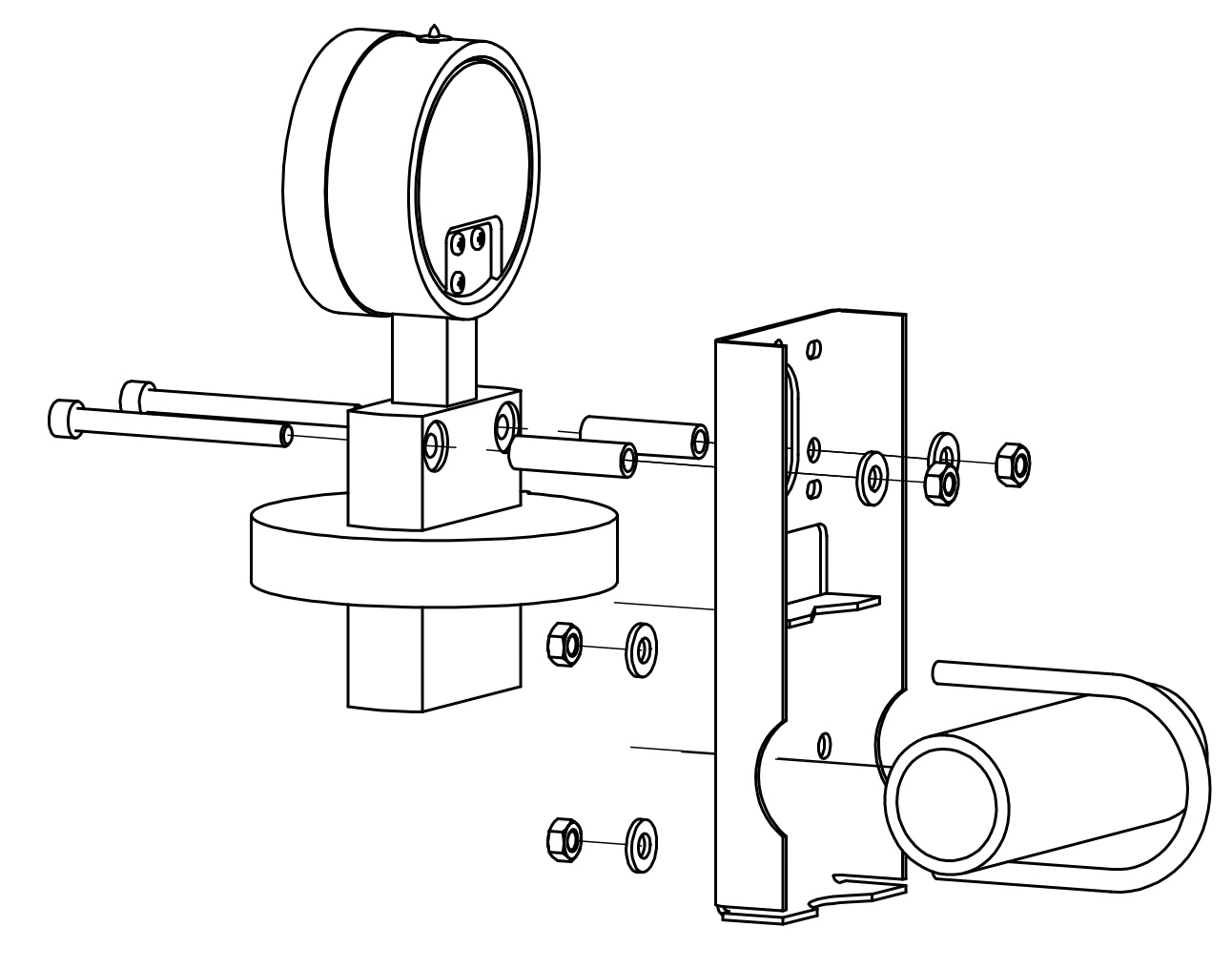

Установка кронштейна для крепления к вертикальной трубе
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м (для резьбы G½) и 15 Н∙м (для резьбы G¼). Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.

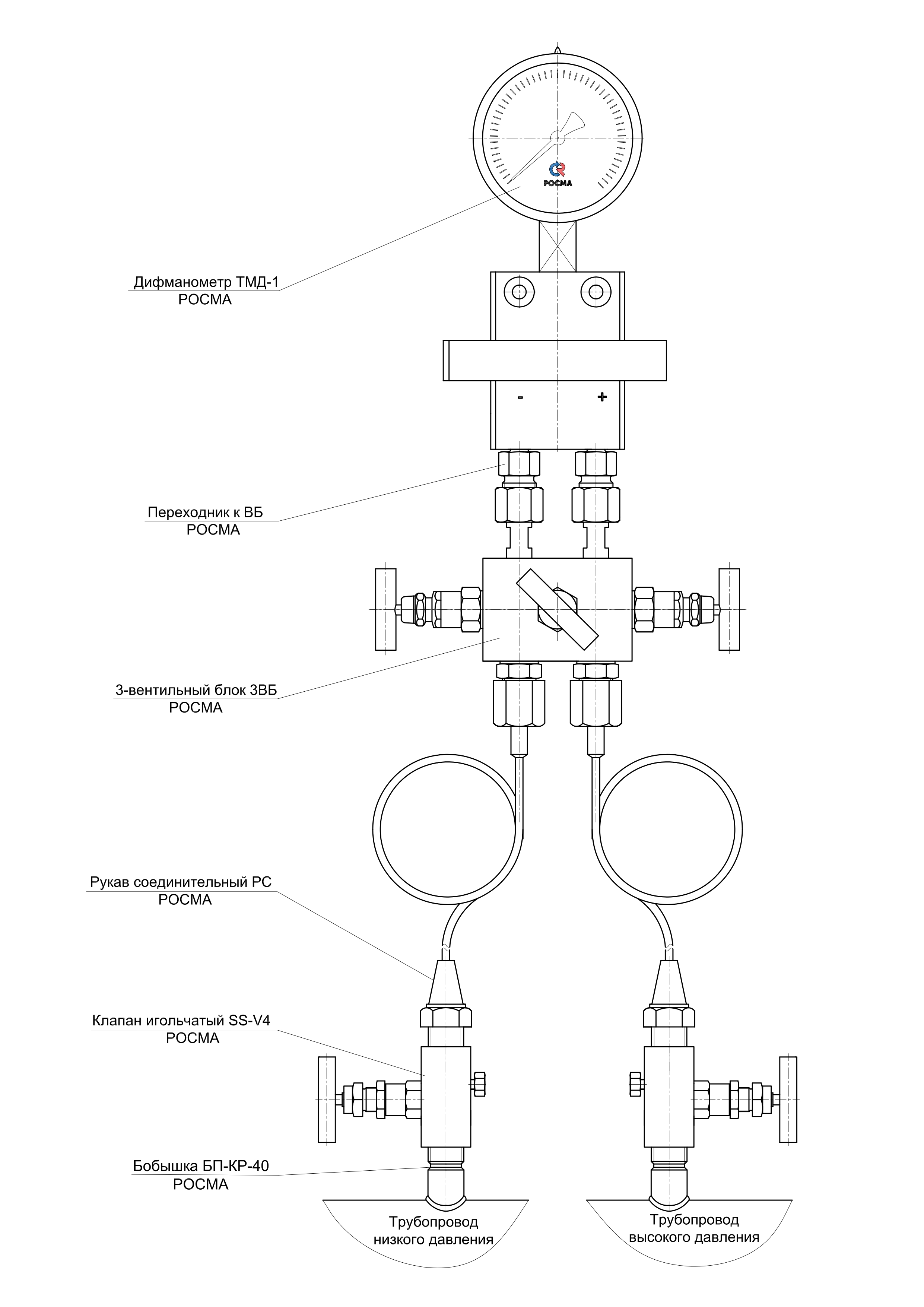

Рекомендуемый вариант монтажа — в комплекте с трехвентильным блоком 3ВБ или пятивентильным блоком 5ВБ. Для подключения стандартного вентильного блока потребуется комплект переходников, который заказывается отдельно.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили вентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Отличие в конструкции 5ВБ от 3ВБ — наличие двух дополнительных вентилей для дренажа/слива рабочей среды.
Для герметизации цилиндрической резьбы (G¼ либо G½) рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.
После монтажа и перед вводом в эксплуатацию прибора с гидрозаполнением корпуса необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
