Манометры для измерения низких давлений газов
от 2 095 ₽
Диаметр корпуса, мм: 63, 100, 150
Класс точности: Ø63 - 1,5* / 2,5; Ø100, Ø150 - 1,5; *для КМ-12
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −65…+100
Корпус: Ø63 - КМ-11 IP40, сталь 10, цвет черный; КМ-12 IP54, нержавеющая сталь 08Х18Н10; Ø100 - P54, нержавеющая сталь 08Х18Н10; Ø150 - IP54, сталь 10, цвет черный
Кольцо: Ø63 - КМ-11 - нет; КМ-12 - нержавеющая сталь 08Х18Н10, байонетное; Ø100 - нержавеющая сталь 08Х18Н10, байонетное; Ø150 - сталь 10, цвет черный
Чувствительный элемент: медный сплав (металлическая мембранная коробка)
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: Ø63 - органическое, минеральное* - для КМ-12; Ø100, Ø150 - минеральное
Штуцер: медный сплав
Присоединение: Ø63 - радиальное, осевое; Ø100, Ø150 - радиальное
Резьба присоединения: Ø63 - M12×1,5; Ø100, Ø150 - G½ / M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-002-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 63, 100, 150
Класс точности: Ø63 - 1,5* / 2,5; Ø100, Ø150 - 1,5; *для КМ-12
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −65…+100
Корпус: Ø63 - КМ-11 IP40, сталь 10, цвет черный; КМ-12 IP54, нержавеющая сталь 08Х18Н10; Ø100 - P54, нержавеющая сталь 08Х18Н10; Ø150 - IP54, сталь 10, цвет черный
Кольцо: Ø63 - КМ-11 - нет; КМ-12 - нержавеющая сталь 08Х18Н10, байонетное; Ø100 - нержавеющая сталь 08Х18Н10, байонетное; Ø150 - сталь 10, цвет черный
Чувствительный элемент: медный сплав (металлическая мембранная коробка)
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: Ø63 - органическое, минеральное* - для КМ-12; Ø100, Ø150 - минеральное
Штуцер: медный сплав
Присоединение: Ø63 - радиальное, осевое; Ø100, Ø150 - радиальное
Резьба присоединения: Ø63 - M12×1,5; Ø100, Ø150 - G½ / M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-002-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип КМ (КВ, КМВ). Манометр для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
Диапазон показаний давлений, кПа
| KМ | 0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 |
| КВ** | −60…0 / −40…0 / −25…0 / −16…0 / −10…0 / −6…0 |
| KМВ** | −1…1,5 / −1…3; −0,8…0,8*** / −1,25…1,25*** / −5…5*** / −8…8*** / −12,5…12,5*** |
** — для Ø100, Ø150
*** — только Ø100
Манометры КМ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| КМ-11 | 63 | 2,5 | IP40 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное | 2095 |
| осевое | 2155 | ||||||
| КМ-12 | 63 | 1,5 | IP54 | 0…6 / 10 / 16 / 25 / 40 / 60 | М12×1,5 | радиальное | 2390 |
| осевое | 2630 | ||||||
| КМ-22 | 100 | 1,5 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 4475 |
| КМ-31 | 150 | 1,5 | IP54 | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 5510 |
Вакуумметры КВ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| КВ-22 | 100 | 1,5 | IP54 | −60…0 / −40…0 / −25…0 / −16…0 / −10…0 / −6…0 | G½ / М20×1,5 | радиальное | 4475 |
| КВ-31 | 150 | 5510 |
Мановакуумметры КМВ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| КМВ-22 | 100 | 1,5 | IP54 | −1…1,5 / −1…3 / −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | G½ / М20×1,5 | радиальное | 4475 |
| КМВ-22 с симметр. шкалами |

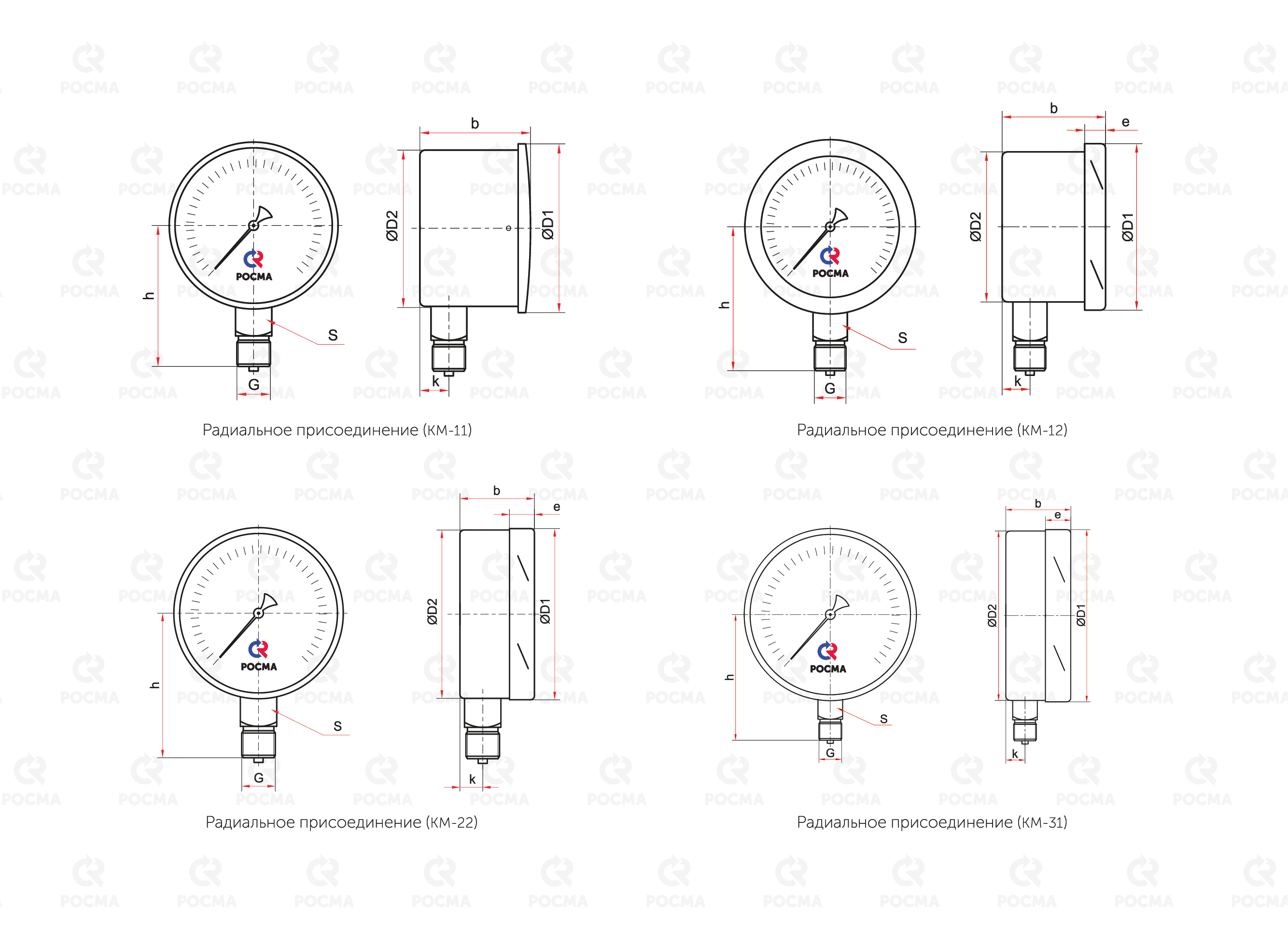

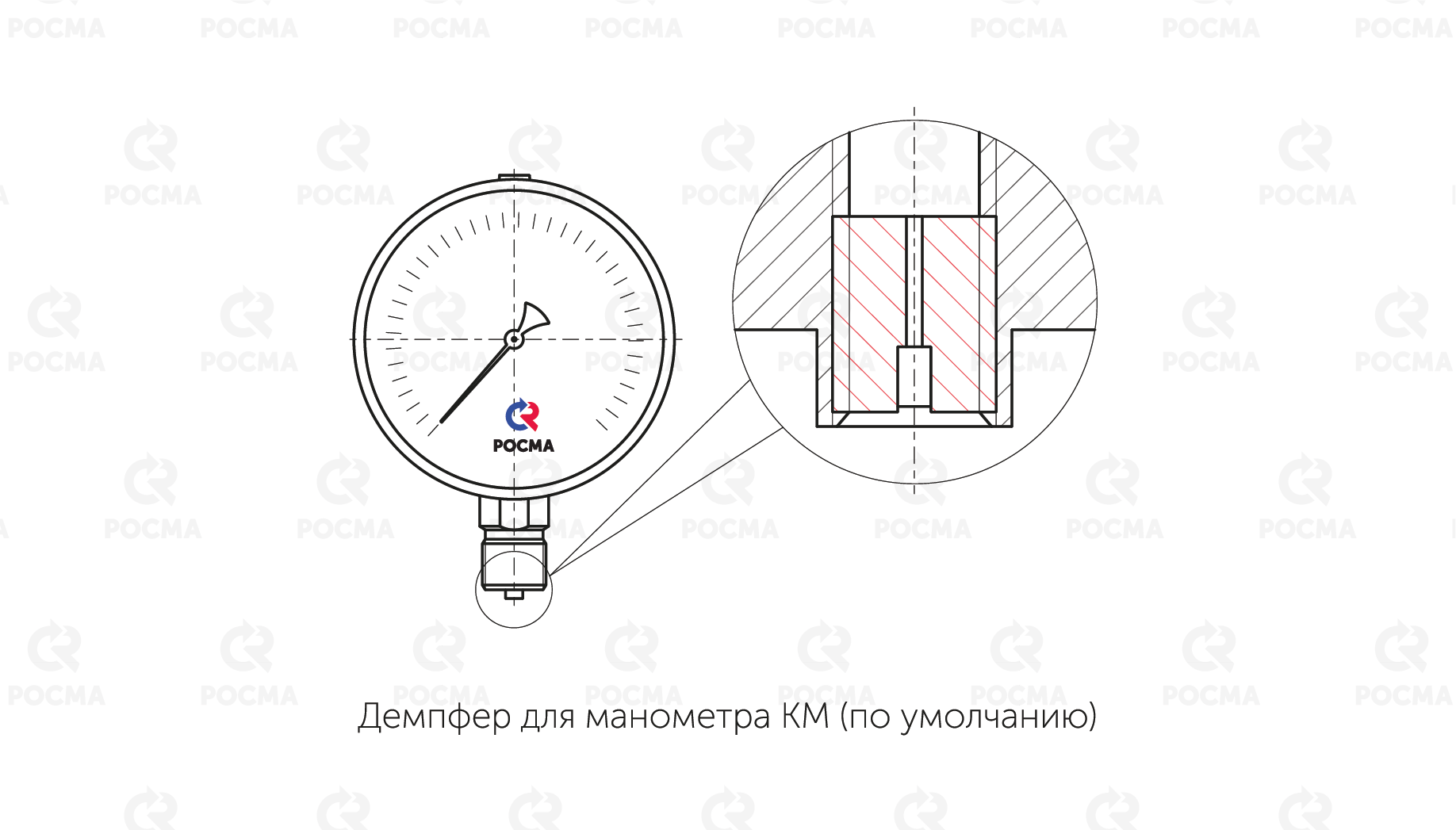

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| КМ-11Р | 63 | 67 | 66 | 45 | — | 57 | 10 | 14 | M12×1,5 | 0,22 |
| КМ-12Р | 73 | 65 | 38 | 10 | 56 | 9 | 0,20 | |||
| КМ-22Р | 100 | 101 | 99 | 51 | 18 | 90 | 16 | 22 | G½ или M20×1,5 |
0,59 |
| КМ-31Р | 150 | 149 | 147 | 116 | 1,00 |

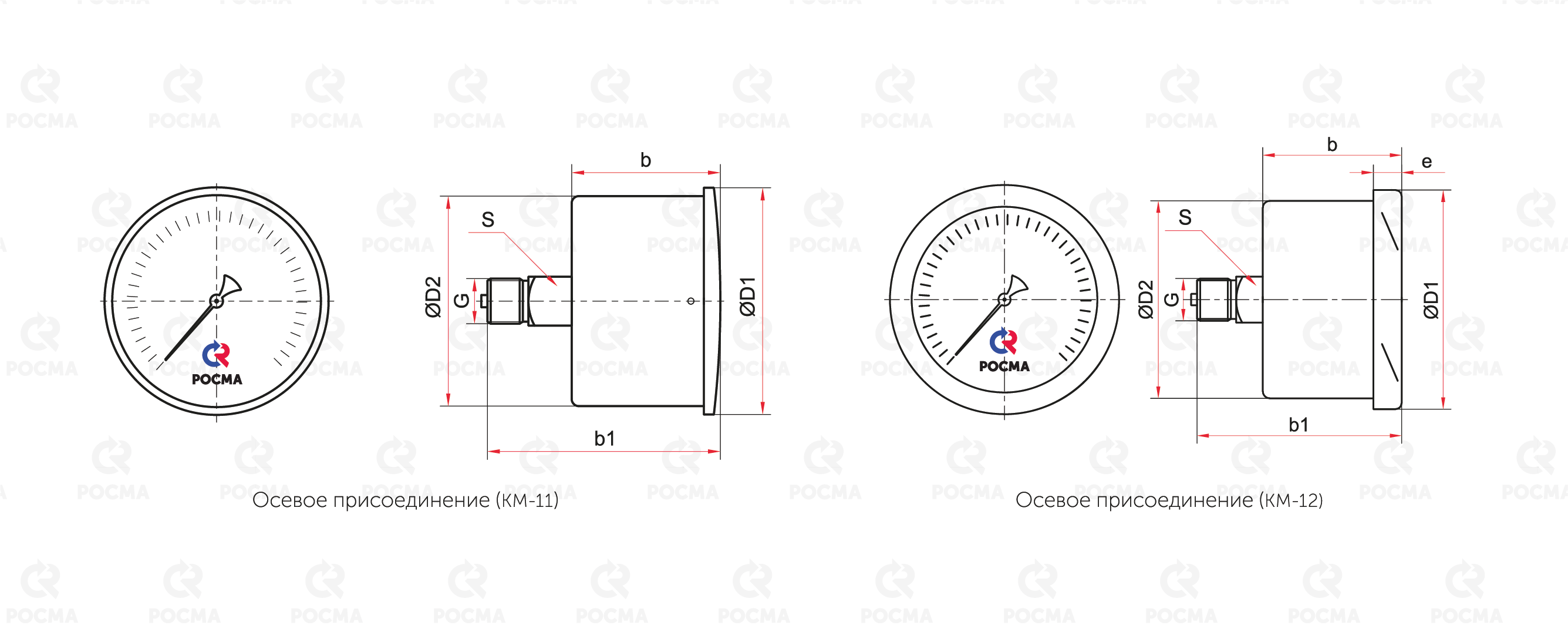

Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | b | b1 | e | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| КМ-11Т | 63 | 65 | 65 | 46 | 71 | — | 14 | M12×1,5 | 0,18 |
| КМ-12Т | 73 | 37 | 57 | 10 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.
Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
