Манометры коррозионностойкие для измерения низких давлений газов
от 8 640 ₽
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −65…+100
Корпус: IP54, IP65 - нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2 (металлическая мембранная коробка)
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-002-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −65…+100
Корпус: IP54, IP65 - нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2 (металлическая мембранная коробка)
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-002-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип КМ (КМВ), Кс. Манометр для измерения давления сухих, газообразных агрессивных сред.
Область применения: нефтегазовая промышленность, химическая промышленность.
Диапазон показаний давлений, кПа
| KМ | 0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| KМВ | −1…1,5 / −1…3; −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 |
Манометры КМ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| КМ-22 Кс | 100 | 1,5 | IP54 | 0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 8640 |
| КМ-22 Кс | IP65 | 8790 | |||||
| КМ-32 Кс | 150 | 1,5 | IP54 | 0..2,5 / 4 / 6 / 10 / 16/ 25 / 40 / 60 | G½ / М20×1,5 | радиальное | 12170 |
| КМ-32 Кс | IP65 | 12460 |
Мановакуумметры КМВ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|---|
| КМВ-22 Кс | 100 | 1,5 | IP54 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное | 10460 |
| КМВ-22 Кс с симметричными шкалами |
−0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 8640 | |||||
| КМВ-22 Кс | 100 | 1,5 | IP65 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное | 11720 |
| КМВ-22 Кс с симметричными шкалами |
−0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 9910 | |||||
| КМВ-32 Кс | 150 | 1,5 | IP54 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное | 12265 |
| КМВ-32 Кс с симметричными шкалами |
−0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 12170 | |||||
| КМВ-32 Кс | 150 | 1,5 | IP65 | −1…1,5 / −1…3 | G½ / М20×1,5 | радиальное | 15520 |
| КМВ-32 Кс с симметричными шкалами |
−0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5 | 13950 |

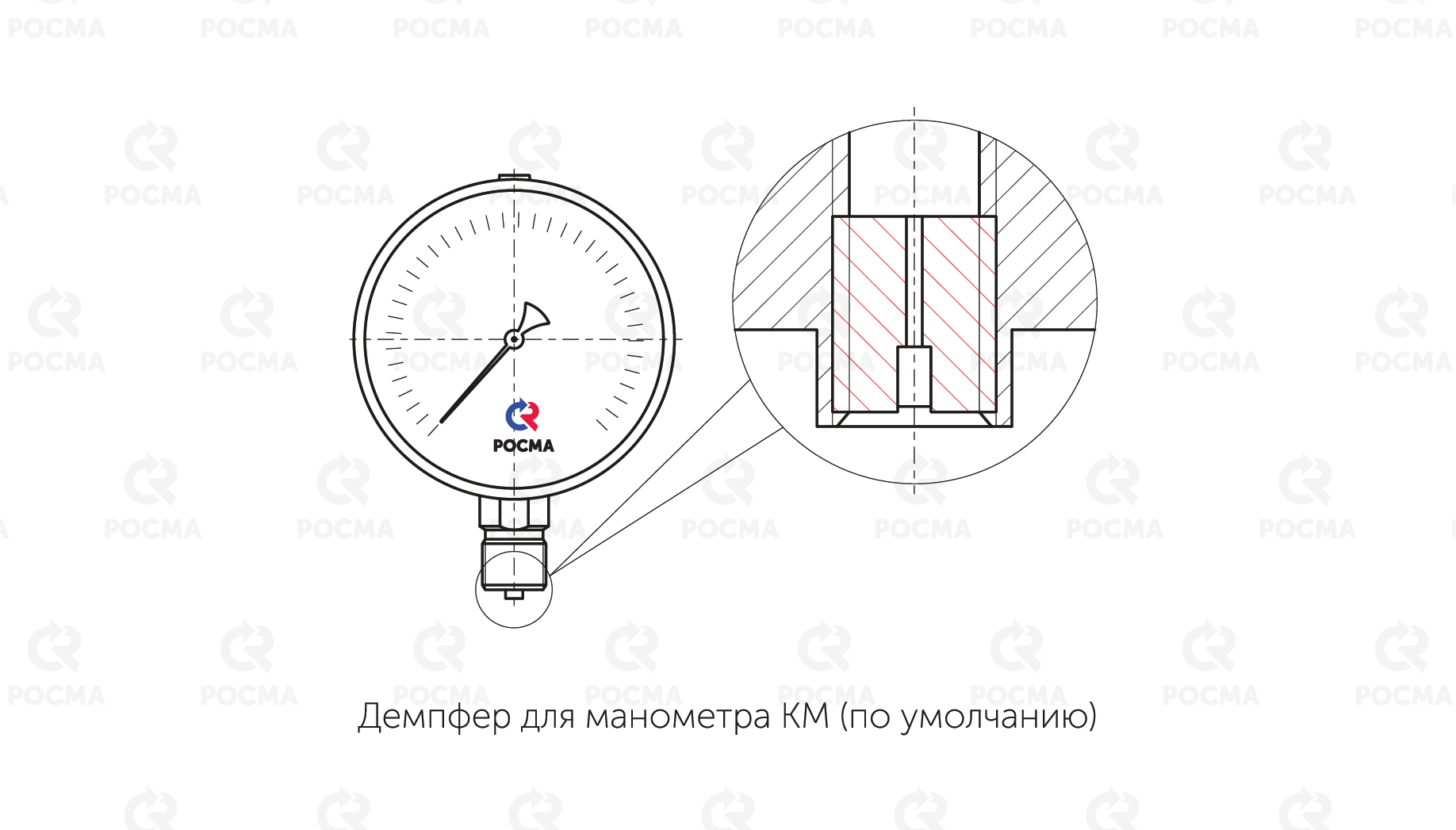

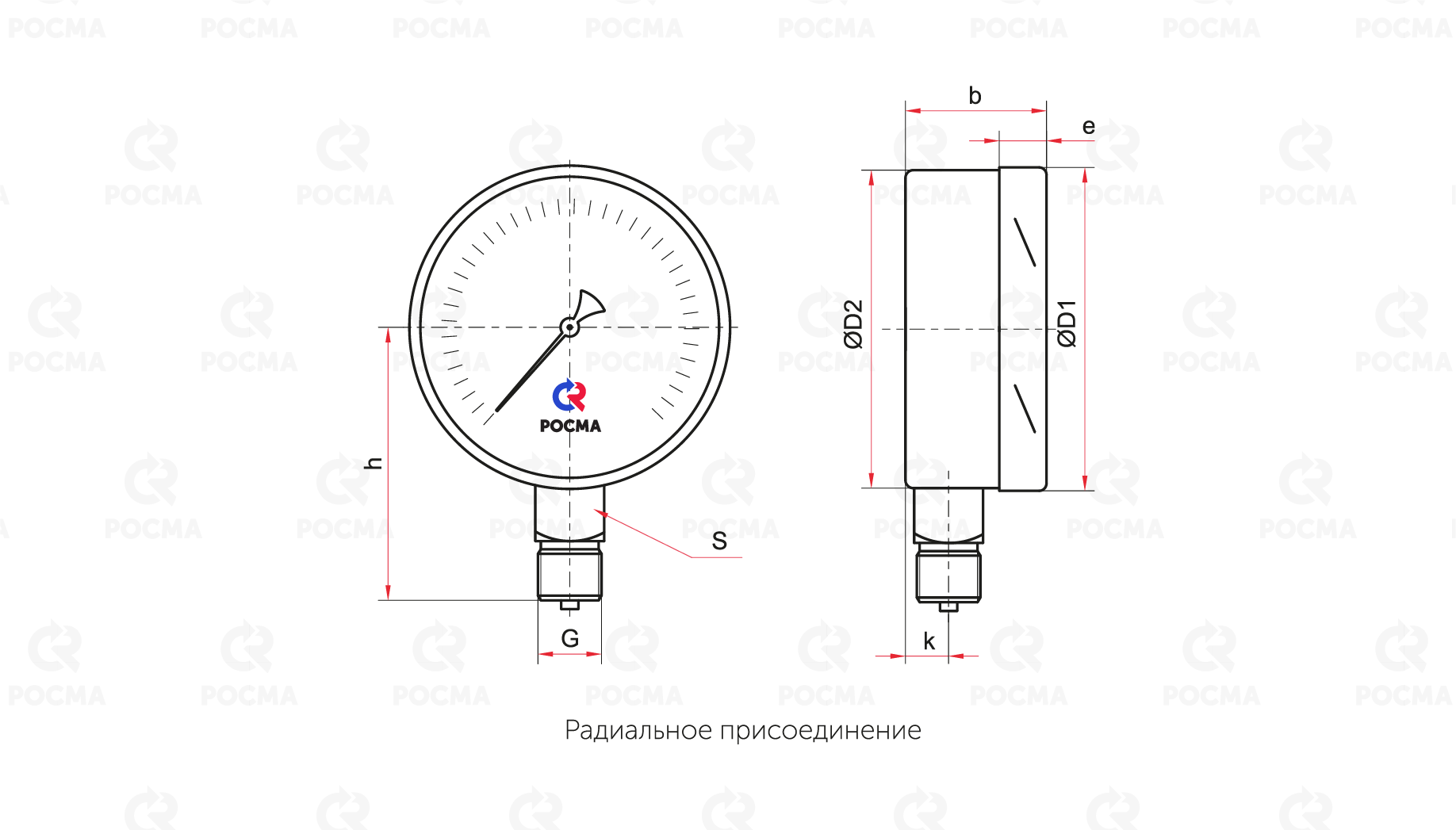

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| КМ-22Р Кс | 100 | 101 | 99 | 49 | 17 | 87 | 16 | 22 | G½ или M20×1,5 | 0,57 |
| КМ-32Р Кс | 150 | 152 | 150 | 50 | 18 | 114 | 17 | 0,91 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать напоромер разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан АГ-М с автоматическим перекрытием и сбросом давления со стороны манометра.
Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.
Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.
