Манометры коррозионностойкие показывающие с выходным сигналом
от 13 910 ₽
Диаметр корпуса, мм: 100, 150
Класс точности: ТМС-И, ТМС-ИВ - 1,0; выходной токовый сигнал - 0,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −40…+60; Измеряемая среда: −10…+70;
Корпус: IP54, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Выходной сигнал, мА: 4…20
Напряжение питания, В: 12…36
Потребляемая мощность, Вт: не более 1
Резьба присоединения* : G½ или M20×1,5 * - под заказ другие резьбы
Межповерочный интервал: 1 год
Техническая документация: НСРП.406121.024ТУ; ГОСТ 2405-88; ГОСТ 22520-85
Диаметр корпуса, мм: 100, 150
Класс точности: ТМС-И, ТМС-ИВ - 1,0; выходной токовый сигнал - 0,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −40…+60; Измеряемая среда: −10…+70;
Корпус: IP54, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Выходной сигнал, мА: 4…20
Напряжение питания, В: 12…36
Потребляемая мощность, Вт: не более 1
Резьба присоединения* : G½ или M20×1,5 * - под заказ другие резьбы
Межповерочный интервал: 1 год
Техническая документация: НСРП.406121.024ТУ; ГОСТ 2405-88; ГОСТ 22520-85
Описание
Документация
Тип ТМС-И (ТМС-ИВ), серия 21
Предназначены для измерения избыточного или мановакуумметрического давления агрессивных сред и преобразования его в электрический выходной сигнал 4…20 мА.
Область применения: системы управления насосным и компрессорным оборудованием, химическая, нефтехимическая и фармацевтическая промышленности, системы водоподготовки, системы коммунального снабжения.
Диапазон показаний давлений, МПа
| ТМС-И | 0…0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 |
| ТМС-ИВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМС-И | 100 | 1,0 | 0…0,6 / 1 / 1,6 / 2,5 / 4 / 6 | G1⁄2 / М20×1,5 | радиальное | 13910 |
| 0…10 | 16460 |
Мановакуумметры ТМС-ИВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМС-ИВ | 100 | 1,0 | -0,1…0,5 / 0,9 / 1,5 / 2,4 | G1⁄2 / М20×1,5 | радиальное | 15220 |

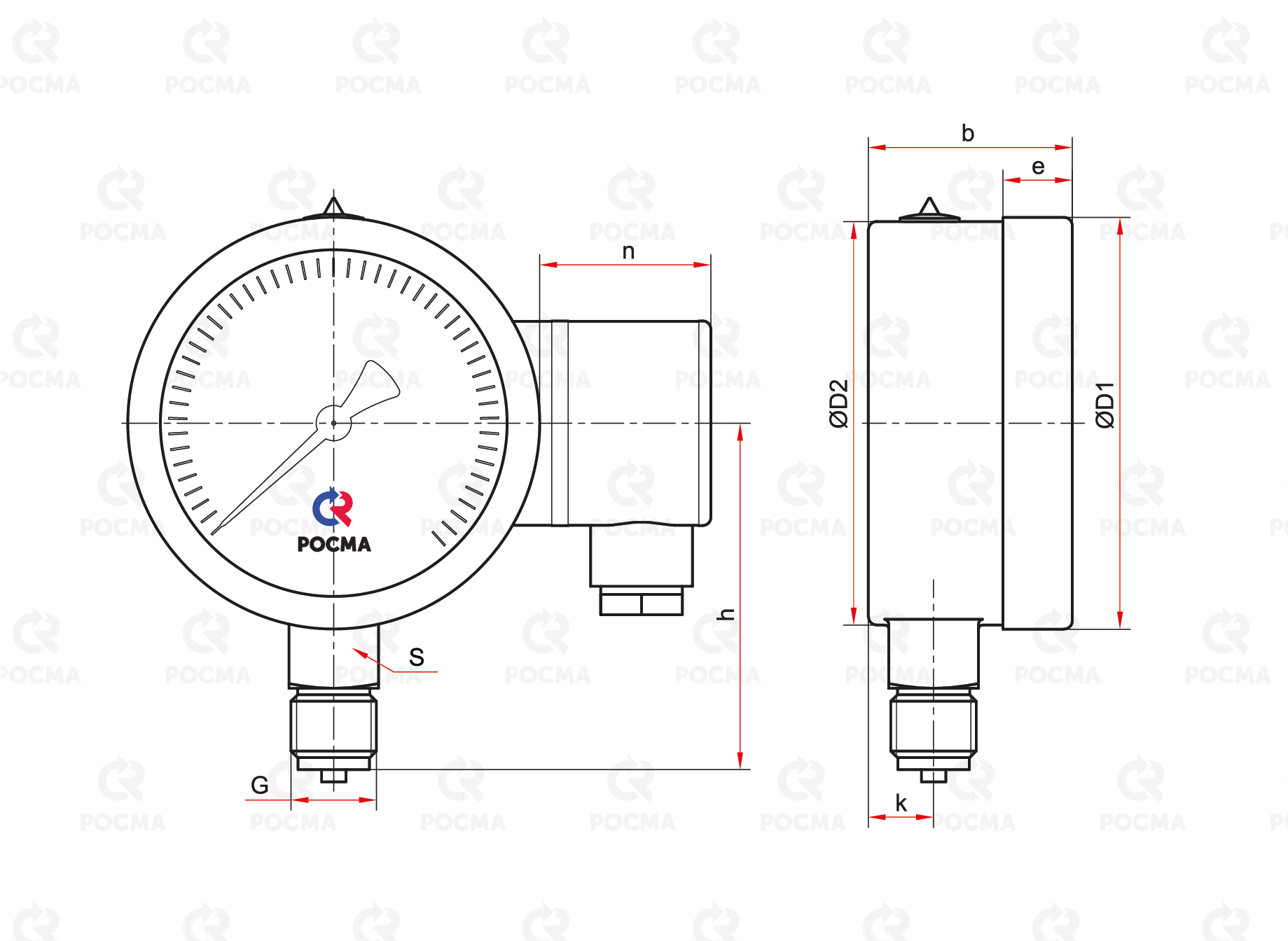

ЧЕРТЕЖИ
| Тип | Ø | D1 | D2 | b | e | h | k | n | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМС-521Р | 100 | 101 | 99 | 50 | 17 | 85 | 16 | 43 | 22 | G½ или M20×1,5 |
0,67 |
| ТМС-621Р | 150 | 149 | 147 | 117 | 1,43 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж манометра ТМС производится при отсутствии давления в трубопроводе. Прибор должен быть установлен в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)).
Прикладывать усилие к корпусу прибора запрещается. При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Для защиты чувствительного элемента манометра от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью (кроме РМ-ФМ41-G¾).
Помимо прямого монтажа манометра с разделителем сред, возможен вариант объединения через соединительный рукав длиной до 5 м (только с РМ-С10, РМ-С21, РМ-С21м, РМ-В10 и только на избыточное давление).
При работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать перед прибором клапан ПК-03.

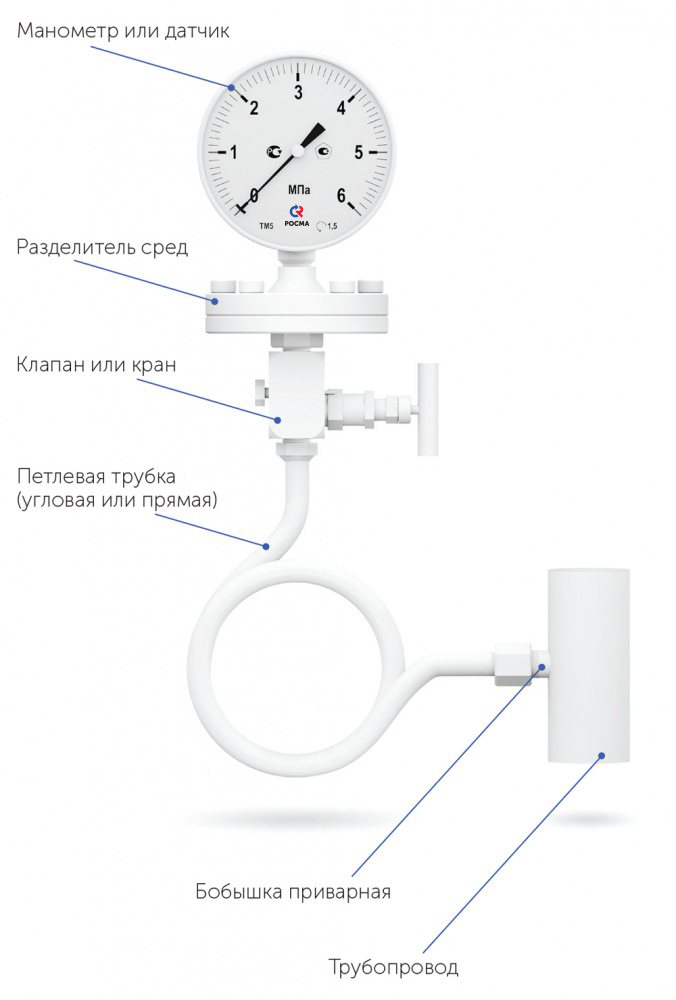

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Запрещается использовать растворители и абразивы для очистки стекол.

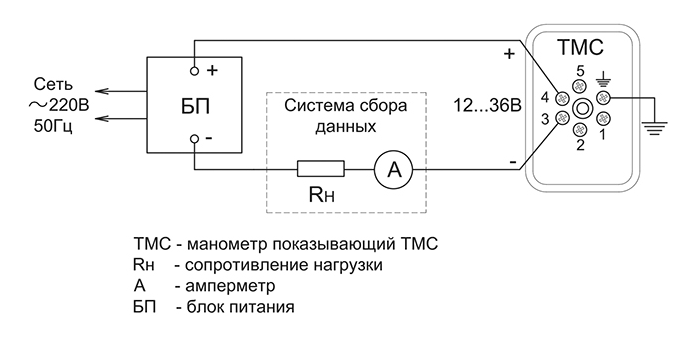

Схема внешних соединений прибора:
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение;
- выходной сигнал отсутствует, нестабилен или выходит за допустимые значения.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
