Манометры коррозионностойкие виброустойчивые с электроконтактной приставкой
от 9 810 ₽
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −60…+60 (с заполнением силиконом ПМС-50); Измеряемая среда: −60…+200 (без заполнения); −60…+100 (с заполнением силиконом ПМС-50)
Электрическая схема: одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР - ТВ), Исп. II (ОЗ - ТВ и ТМВ, ОР - ТМ); Двухконтактная: Исп. III (ЛРПР - ТМ), Исп. IV (ЛЗПЗ - ТМ), Исп. V (ЛРПЗ - ТМ, ПРЛЗ - ТВ, ЛЗПЗ - ТМВ), Исп. VI (ЛЗПР - ТМ, ЛРПР - ТМВ)
Максимальное напряжение, В: −220, ~380
Максимальный ток, А: 1
Максимальная разрывная мощность контактов: 30 Вт, 50 В·А
Тип контактов: с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона показаний ±4
Корпус: IP65, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Подключение: через клеммную коробку сбоку на корпусе
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения: M20×1,5 (под заказ другие резьбы)
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 100, 150
Класс точности: 1,5
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −60…+60 (с заполнением силиконом ПМС-50); Измеряемая среда: −60…+200 (без заполнения); −60…+100 (с заполнением силиконом ПМС-50)
Электрическая схема: одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР - ТВ), Исп. II (ОЗ - ТВ и ТМВ, ОР - ТМ); Двухконтактная: Исп. III (ЛРПР - ТМ), Исп. IV (ЛЗПЗ - ТМ), Исп. V (ЛРПЗ - ТМ, ПРЛЗ - ТВ, ЛЗПЗ - ТМВ), Исп. VI (ЛЗПР - ТМ, ЛРПР - ТМВ)
Максимальное напряжение, В: −220, ~380
Максимальный ток, А: 1
Максимальная разрывная мощность контактов: 30 Вт, 50 В·А
Тип контактов: с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона показаний ±4
Корпус: IP65, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Подключение: через клеммную коробку сбоку на корпусе
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения: M20×1,5 (под заказ другие резьбы)
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип ТМ (ТВ, ТМВ), серия 21
Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый). Оснащены электроконтактной приставкой для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов в условиях повышенной вибрации и при измерении переменного давления.
Электроконтактная группа оснащена указателями для индикации уставок, настройка которых осуществляется с помощью специального ключа, поставляемого в комплекте с прибором.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить силиконом.
Прибор поставляется сухой (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диапазон показаний давлений, МПа
| ТМ | 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100* |
| ТВ** | −0,1…0 |
| ТМВ* | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — под заказ, только исполнение I, II, V, VI
** — под заказ, только исполнение I, II, V
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-521.05 | 100 | 1,5 | 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное | 9810 |
| 0…16 / 25 / 40 / 60 | 9865 | |||||
| 0…100* | 12170 | |||||
| ТМ-621.05 | 150 | 1,5 | 0…0,1* / 0,16* / 0,25* / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 10990 | ||
| 0…16 / 25 / 40 / 60 | 11505 | |||||
| 0…100* | 13845 |
* — под заказ, только исполнение I, II, V, VI
Вакуумметры ТВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-521.05 | 100 | 1,5 | −0,1…0 | М20×1,5 | радиальное | 10240 |
| ТВ-621.05 | 150 | 11550 |
(исполнение I, II, V)
Мановакуумметры ТМВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-521.05 | 100 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20х1,5 | радиальное | 10240 |
| ТМВ-621.05 | 150 | 11550 |
(исполнение I, II, V, VI)
ЧЕРТЕЖИ

| Тип | Ø | D1 | D2 | b | e | h | k | m | n | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521Р.05 | 100 | 101 | 99 | 88 | 54 | 87 | 15 | 15 | 42 | 22 | M20×1,5 | — | — | — | — | — | 0,88 | 1,48 | 500 |
| ТМ-521РКТ.05 | 7 | 3 | 132 | 116 | 121 | 0,95 | 1,55 | ||||||||||||
| ТМ-621Р.05 | 150 | 149 | 147 | 89 | 114 | — | — | — | — | — | 1,30 | 2,56 | 1040 | ||||||
| ТМ-621РКТ.05 | 5,5 | 4 | 180 | 166 | 171 | 1,40 | 2,66 |

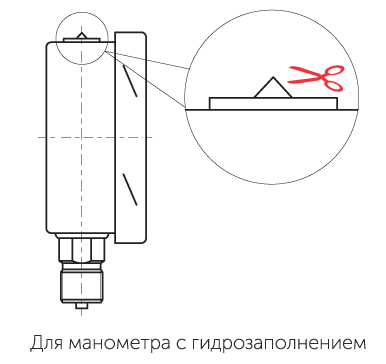

Для манометра с гидрозаполнением: после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Настройка прибора и выставление уставок осуществляется с помощью настроечного ключа (идет в комплекте к каждому прибору + можно приобрести дополнительно).
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
Для манометров с возможностью гидрозаполнения после монтажа необходимо срезать специальный выступ на пробке прибора или проколоть отверстие в пробке.
