Манометры коррозионностойкие виброустойчивые, с защитой от перегрузки
от 17 652 ₽
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,0 * — погрешность в зоне кратковременной перегрузки не нормируется
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 250% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −20…+60 (с заполнением глицерином ПК-94); −60…+60 (с заполнением силиконом ПМС-50). Измеряемая среда: −60…+200 (без заполнения); −20…+100 (с заполнением глицерином ПК-94); −60…+150 (с заполнением силиконом ПМС-50)
Корпус: IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Корректор нуля: Опция: на стрелке
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,0 * — погрешность в зоне кратковременной перегрузки не нормируется
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 250% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −20…+60 (с заполнением глицерином ПК-94); −60…+60 (с заполнением силиконом ПМС-50). Измеряемая среда: −60…+200 (без заполнения); −20…+100 (с заполнением глицерином ПК-94); −60…+150 (с заполнением силиконом ПМС-50)
Корпус: IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное — триплекс
Корректор нуля: Опция: на стрелке
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения: G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Описание
Документация
Тип ТМ (ТМВ), серия 21, Пх2,5
Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для использования в местах с повышенной вибрацией и пульсацией, в случаях, когда возможны кратковременные перегрузки не превышающие 250% от верхнего предела измерений.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.
В случае установки в комплекте с разделителем сред, выбор разделителя осуществлять с учетом максимального давления перегрузки.
Область применения: для предприятий с повышенными требованиями к безопасности.
Диапазон показаний давлений, МПа
| ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 |
| ТМВ | −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-521 Пх2,5 | 100 | 1 | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 | G½ / М20×1,5 | радиальное | 17625 |
| ТМ-621 Пх2,5 | 150 / 160* | 1 | 23835 |
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-521 Пх2,5 | 100 | 1 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | 17625 |
| ТМВ-621 Пх2,5 | 150 / 160* | 1 | 23835 |
* — под заказ
ЧЕРТЕЖИ
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521Пх2,5 | 100 | 101 | 100 | 64 | 17 | 86 | 30 | 22 | G½ или М20×1,5 |
0,68 | 1,03 | 290 |
| ТМ-621Пх2,5 | 150 / 160* | 161 | 159 | 68 | 19 | 122 | 31 | 1,44 | 2,65 | 1000 |
* — под заказ

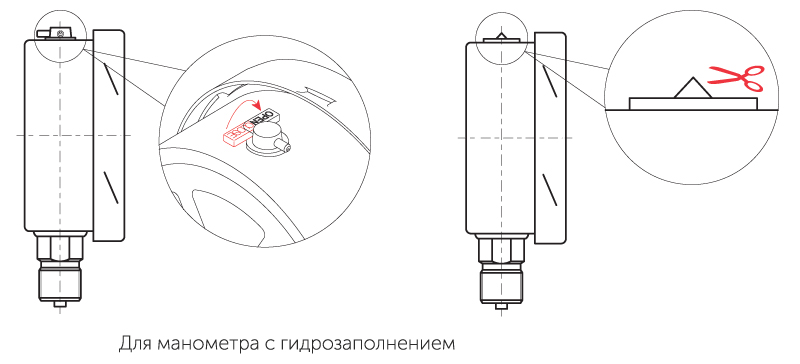

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

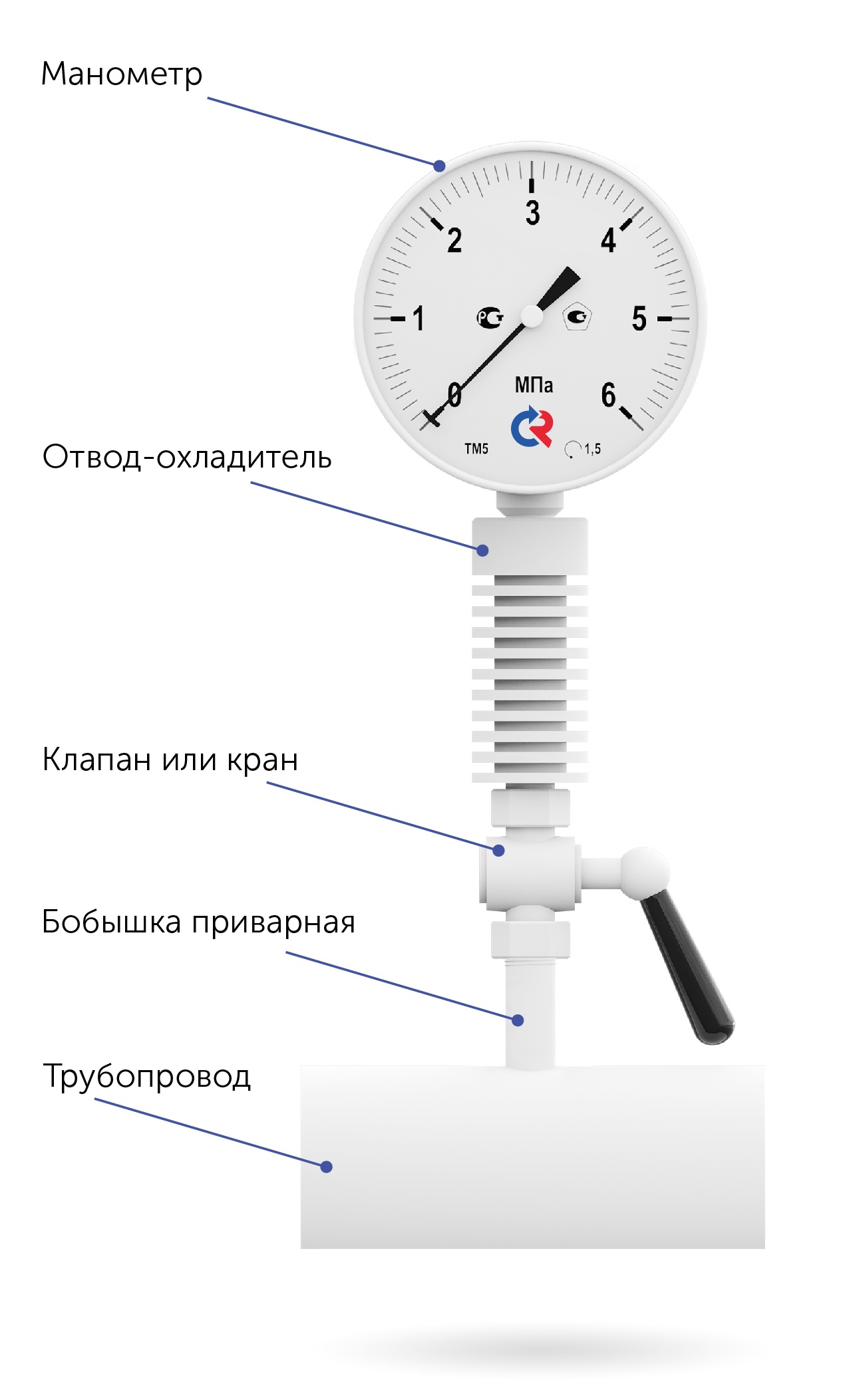

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

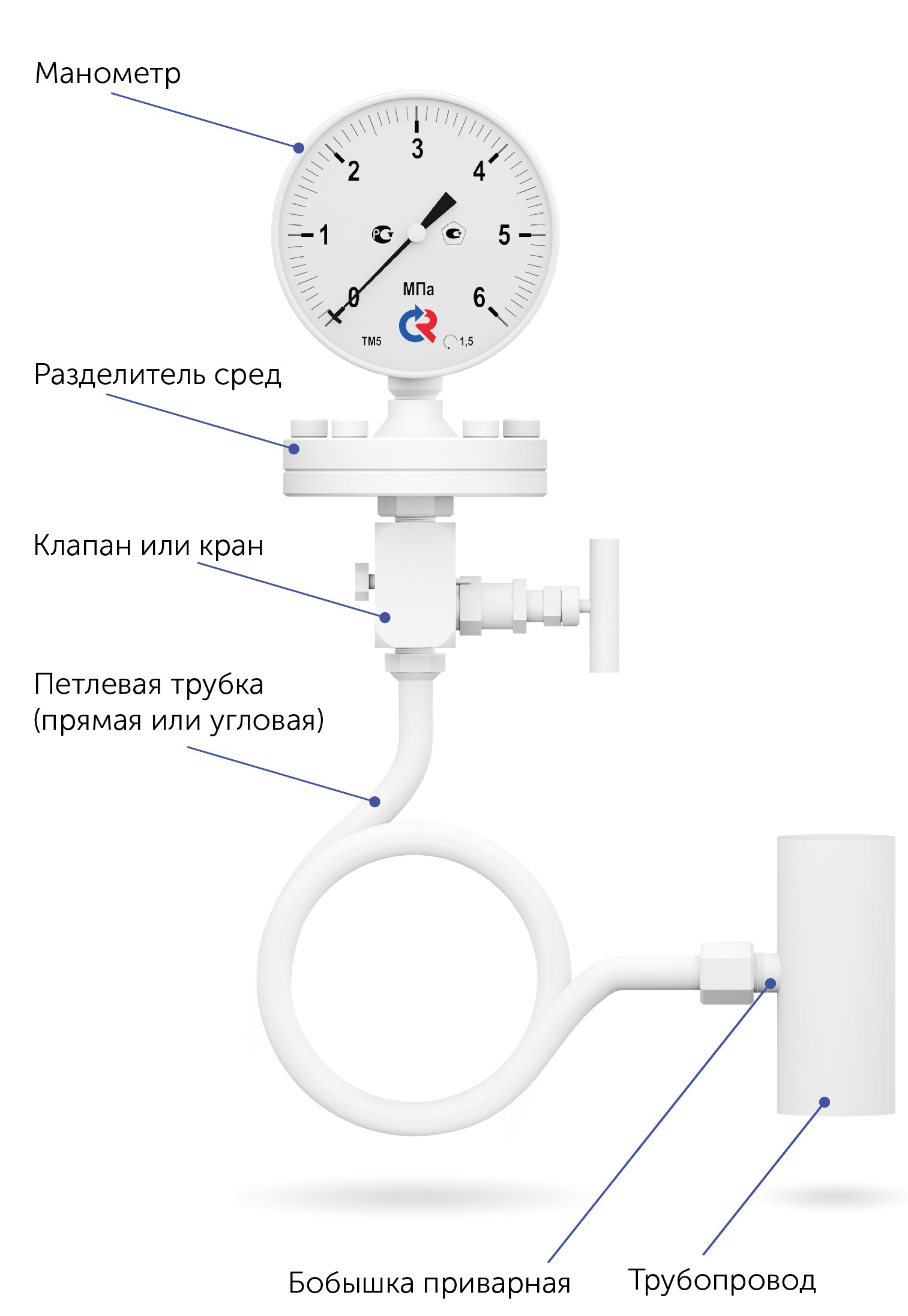

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
