Манометры осевые с передним фланцем и электроконтактной приставкой
от 2 710 ₽
Диаметр корпуса, мм: 63
Класс точности: 2,5
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Электрическая схема: двухконтактная: Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ)
Максимальное напряжение, В: −220, ~380
Максимальный ток, А: 1
Максимальная разрывная мощность контактов: 30 Вт, 50 В·А
Тип контактов: с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений: ±4
Корпус: IP40, сталь 10, цвет черный
Кольцо и фланец: сталь 10, цвет черный
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Штуцер: медный сплав
Подключение: через клеммную коробку сбоку на корпусе
Присоединение: осевое
Резьба присоединения: G¼ или M12×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 63
Класс точности: 2,5
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Электрическая схема: двухконтактная: Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ)
Максимальное напряжение, В: −220, ~380
Максимальный ток, А: 1
Максимальная разрывная мощность контактов: 30 Вт, 50 В·А
Тип контактов: с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений: ±4
Корпус: IP40, сталь 10, цвет черный
Кольцо и фланец: сталь 10, цвет черный
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Штуцер: медный сплав
Подключение: через клеммную коробку сбоку на корпусе
Присоединение: осевое
Резьба присоединения: G¼ или M12×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип ТМ (ТВ, ТМВ), серия 10
Манометры с электроконтактной приставкой предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-310.05 | 63 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / M12×1,5 | осевое с передним фланцем | 2710 |
| 0…16 / 25 | 2810 |
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-310.05 | 63 | 2,5 | −0,1…0 | G¼ / M12×1,5 | осевое с передним фланцем | 2780 |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-310.05 | 63 | 2,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / M12×1,5 | осевое с передним фланцем | 2780 |

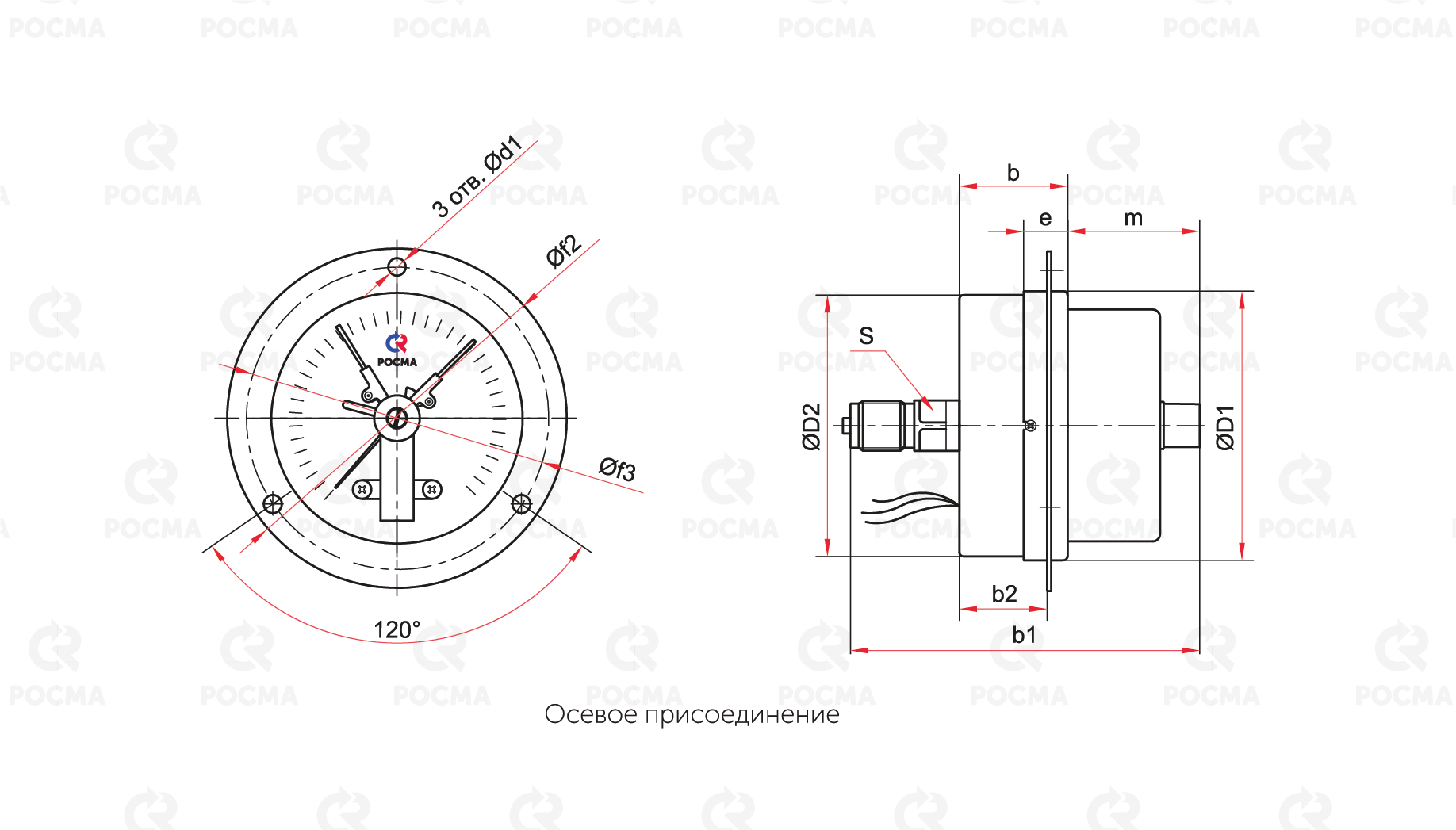

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | b2 | e | m | S | G | d1 | f2 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310ТКП.05 | 63 | 60 | 59 | 30 | 86 | 24 | 17 | 30 | 12 | G¼ или M12×1,5 | 5 | 83 | 71 | 0,20 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
