Манометры промышленные коррозионностойкие виброустойчивые до 160 МПа
от 7 920 ₽
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,5
Диапазон показаний давлений, МПа: 0…160
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −20…+60 (с заполнением глицерином ПК-94); −60…+60 (с заполнением силиконом ПМС-50). Измеряемая среда: −60…+200 (без заполнения); −20…+100 (с заполнением глицерином ПК-94); −60…+150 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; Опция: минеральное многослойное безопасное — триплекс
Корректор нуля: Опция: на стрелке
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения* : G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,5
Диапазон показаний давлений, МПа: 0…160
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −20…+60 (с заполнением глицерином ПК-94); −60…+60 (с заполнением силиконом ПМС-50). Измеряемая среда: −60…+200 (без заполнения); −20…+100 (с заполнением глицерином ПК-94); −60…+150 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67
Кольцо: нержавеющая сталь 08Х17Н13М2, байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; Опция: минеральное многослойное безопасное — триплекс
Корректор нуля: Опция: на стрелке
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное
Резьба присоединения* : G½ или M20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Описание
Документация
Тип ТМ, серия 21
Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый).
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-521 | 100 | 1,5 | 0…160 | G½ / М20×1,5 | радиальное | 7920 |
| ТМ-621 | 150 / 160* | 8530 |
* — под заказ

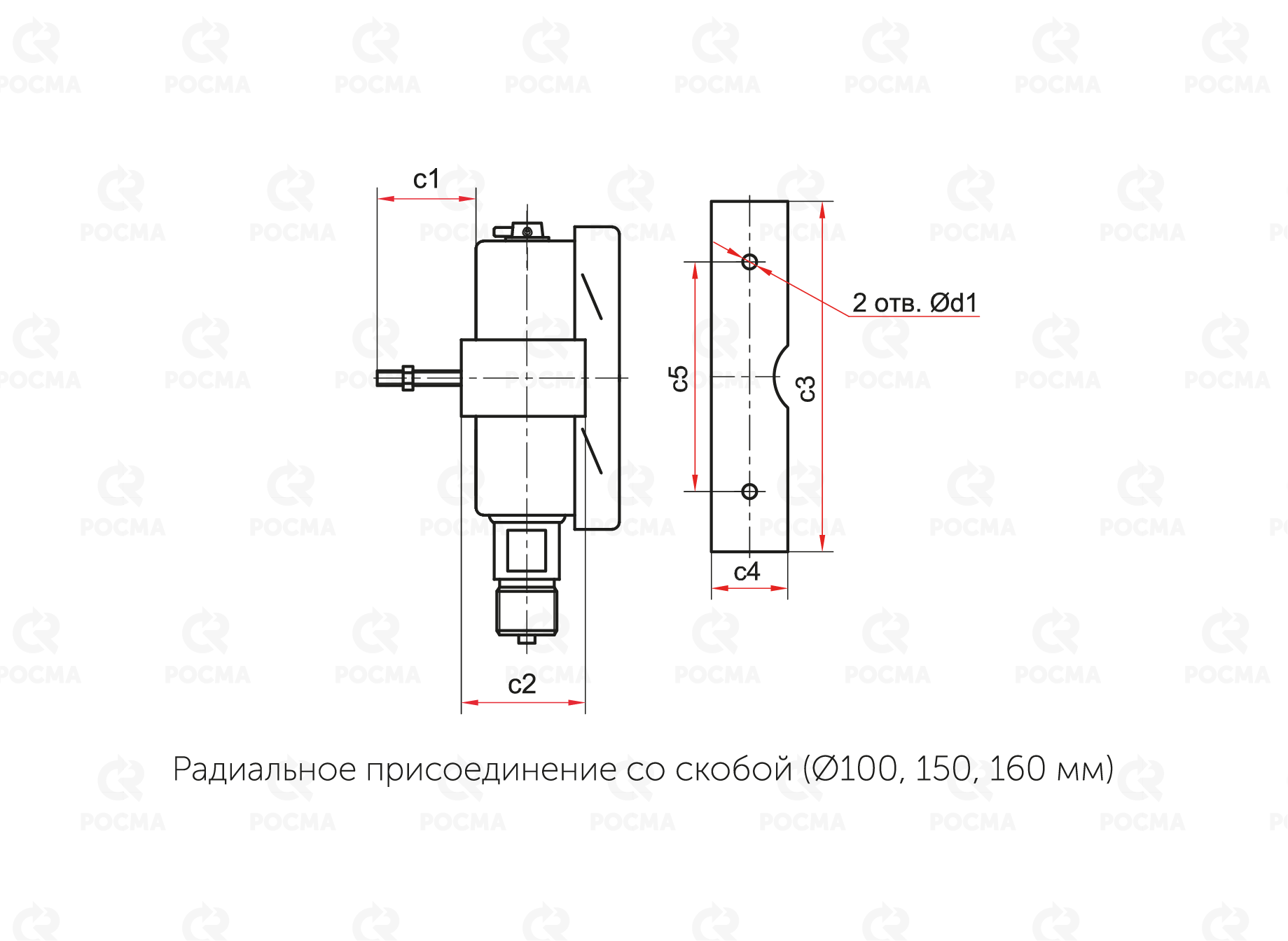

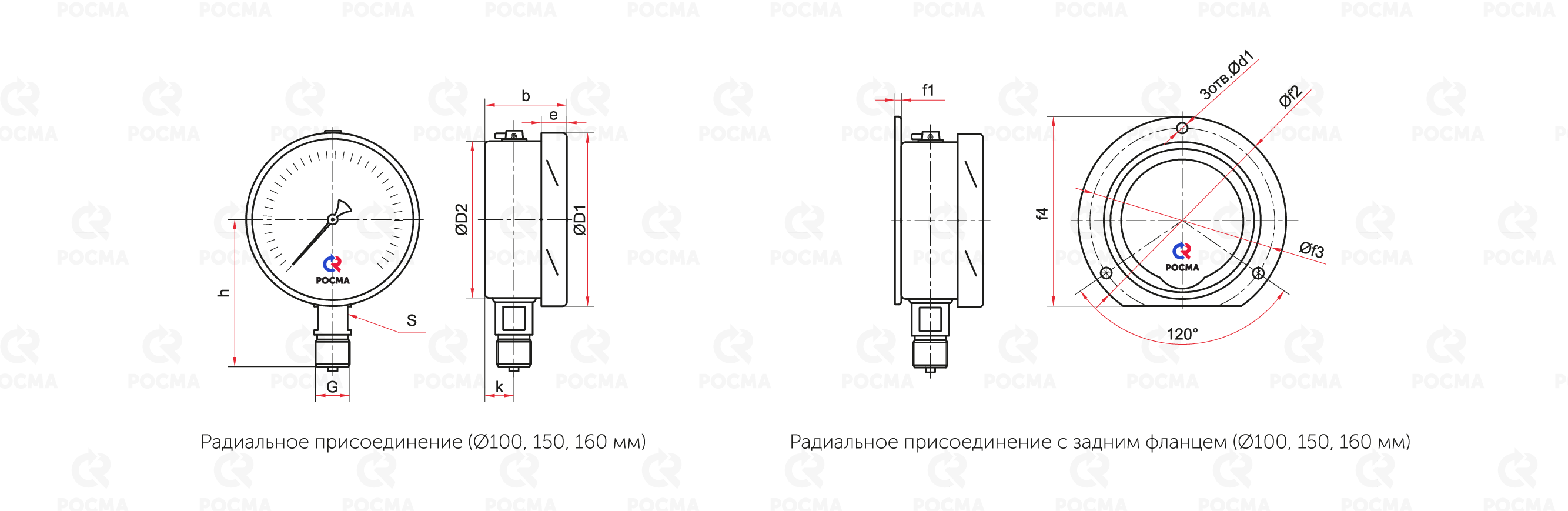

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 |
— | — | — | — | — | 0,57 | 0,88 | 260 |
| ТМ-521РКТ | 7 | 3 | 132 | 116 | 121 | 0,64 | 0,95 | ||||||||||
| ТМ-621Р | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | — | — | — | — | — | 0,91 | 1,68 | 640 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,78 |
* — под заказ
Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521РС | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½ или M20×1,5 |
7 | 30 | 38 | 128 | 26 | 50 | 1,01 | 1,32 | 260 |
| ТМ-621РС | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | 39 | 165 | 28 | 105 | 1,83 | 2,60 | 640 |
* — под заказ

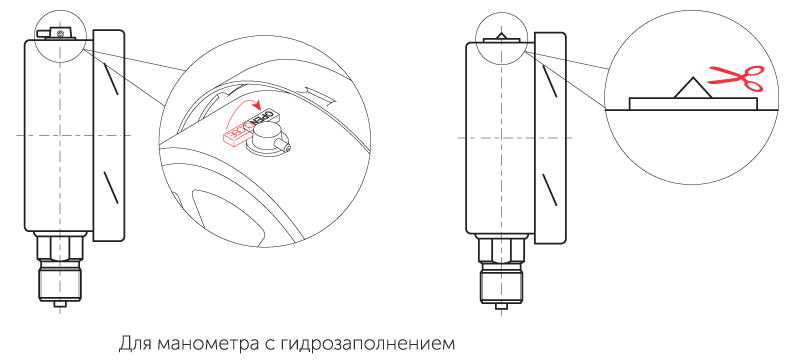

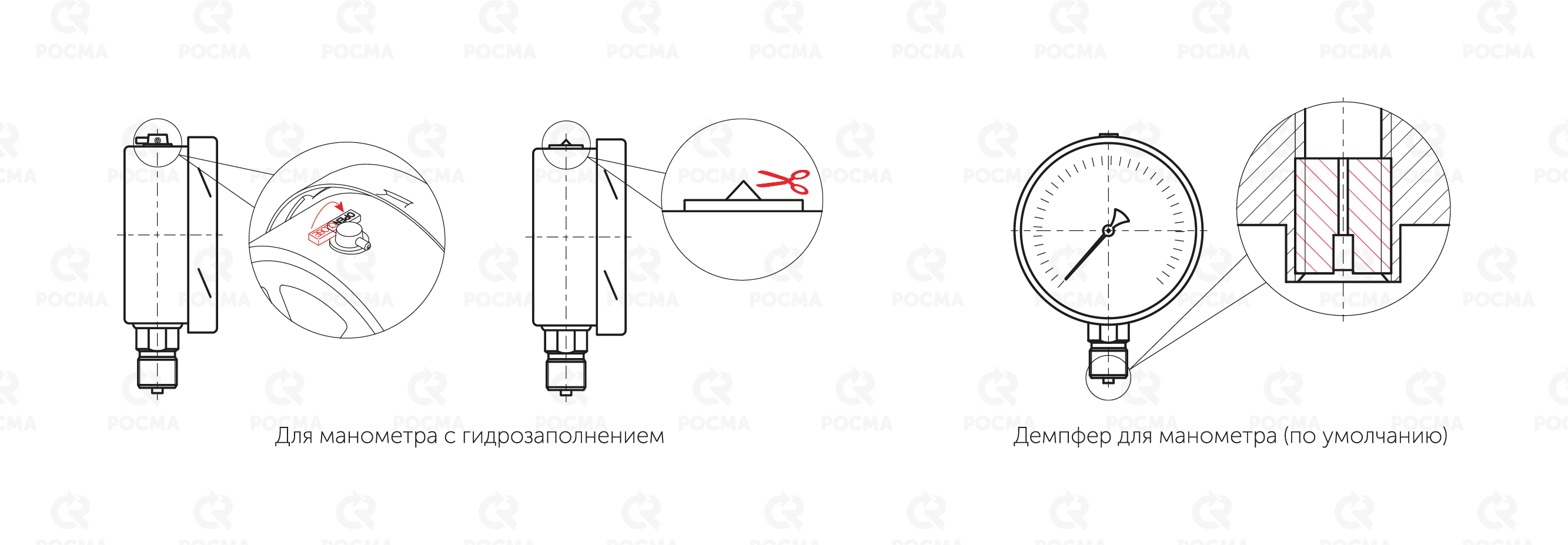

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
