Манометры промышленные коррозионностойкие виброустойчивые
от 1 490 ₽
Диаметр корпуса, мм: 40, 50, 63, 100, 150, 160* * - под заказ
Класс точности: Ø40, 50 - 2,5; Ø63 - 1,5; Ø100, 150, 160 - 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-521 и ТМ-621
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −20…+60 (с заполнением глицерином ПК-94); −60…+60 (с заполнением силиконом ПМС-50). Измеряемая среда: −60…+200 (без заполнения); −20…+100 (с заполнением глицерином ПК-94); −60…+150 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67 (Ø100, 150, 160)
Кольцо: нержавеющая сталь 08Х17Н13М2. Ø40, 50, 63 — завальцованное; Ø63 — байонетное (опция); Ø100, 150, 160 — байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; Опция: минеральное многослойное безопасное — триплекс (Ø63 (байонет), 100, 150, 160)
Корректор нуля: Опция: на стрелке (Ø 100, 150, 160)
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное - Ø40, 50, 63, 100, 150, 160; осевое - Ø40, 50, 63; эксцентрическое - Ø100, 150, 160
Резьба присоединения* : Ø40 - G⅛ / M10×1 / NPT⅛; Ø50 - G¼ / M12×1,5 / NPT¼; Ø63 - G¼ / M12×1,5 / NPT¼; Ø100, 150, 160 - G½ / M20×1,5 / NPT½; ** - под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Диаметр корпуса, мм: 40, 50, 63, 100, 150, 160* * - под заказ
Класс точности: Ø40, 50 - 2,5; Ø63 - 1,5; Ø100, 150, 160 - 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-521 и ТМ-621
Диапазон рабочих температур, °C: Окружающая среда: −60…+60 (без заполнения); −20…+60 (с заполнением глицерином ПК-94); −60…+60 (с заполнением силиконом ПМС-50). Измеряемая среда: −60…+200 (без заполнения); −20…+100 (с заполнением глицерином ПК-94); −60…+150 (с заполнением силиконом ПМС-50)
Корпус: IP65, нержавеющая сталь 08Х17Н13М2; Опция: IP67 (Ø100, 150, 160)
Кольцо: нержавеющая сталь 08Х17Н13М2. Ø40, 50, 63 — завальцованное; Ø63 — байонетное (опция); Ø100, 150, 160 — байонетное
Чувствительный элемент: нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; Опция: минеральное многослойное безопасное — триплекс (Ø63 (байонет), 100, 150, 160)
Корректор нуля: Опция: на стрелке (Ø 100, 150, 160)
Штуцер: нержавеющая сталь 08Х17Н13М2
Присоединение: радиальное - Ø40, 50, 63, 100, 150, 160; осевое - Ø40, 50, 63; эксцентрическое - Ø100, 150, 160
Резьба присоединения* : Ø40 - G⅛ / M10×1 / NPT⅛; Ø50 - G¼ / M12×1,5 / NPT¼; Ø63 - G¼ / M12×1,5 / NPT¼; Ø100, 150, 160 - G½ / M20×1,5 / NPT½; ** - под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Описание
Документация
Тип ТМ (ТВ, ТМВ), серия 21
Манометр коррозионностойкий применяется для измерения избыточного, вакуумметрического и мановакуумметрического давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
При измерении давления с высокими динамическими нагрузками необходимо заполнить манометр глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
| ТМ | Ø40, 50 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
| Ø63 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| Ø100, 150, 160 | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| ТВ | Ø40, 63, 100, 150, 160 | −0,1…0 |
| ТМВ | Ø63 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Ø100, 150, 160 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-121 | 40 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G⅛ / М10×1 | радиальное | 1490 |
| осевое | 1680 | |||||
| 0…16 / 25 / 40 | G⅛ / М10×1 | радиальное | 1830 | |||
| осевое | 1845 | |||||
| ТМ-221 | 50 | 2,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 1965 |
| осевое | 2065 | |||||
| 0…16 / 25 / 40 | G¼ / М12×1,5 | радиальное | 2105 | |||
| осевое | 2205 | |||||
| ТМ-321 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 1640 |
| осевое | 1925 | |||||
| радиальное байонет | 2785 | |||||
| осевое байонет | 2805 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 1740 | ||||
| осевое | 2010 | |||||
| радиальное байонет | 2820 | |||||
| осевое байонет | 2850 | |||||
| 0…100 | радиальное | 3810 | ||||
| осевое | 3995 | |||||
| радиальное байонет | 3810 | |||||
| ТМ-521 | 100 | 1 | 0…0,06 | G½ / М20×1,5 | радиальное | 4910 |
| эксцентрическое | 5590 | |||||
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 /6 / 10 | радиальное | 4830 | ||||
| эксцентрическое | 5020 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 5095 | ||||
| эксцентрическое | 5155 | |||||
| 0…100 | радиальное | 5995 | ||||
| эксцентрическое | 5570 | |||||
| ТМ-621 | 150 / 160* | 1 | 0…0,06 | G½ / М20×1,5 | радиальное | 5970 |
| эксцентрическое | 6880 | |||||
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | радиальное | 5895 | ||||
| эксцентрическое | 6370 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 5930 | ||||
| эксцентрическое | 6450 | |||||
| 0…100 | радиальное | 6745 | ||||
| эксцентрическое | 7535 |
Вакуумметры ТВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-121 | 40 | 2,5 | −0,1…0 | G⅛ / М10×1 | осевое | 1795 |
| ТВ-321 | 63 | 1,5 | G¼ / М12×1,5 | радиальное | 1775 | |
| осевое | 2010 | |||||
| радиальное байонет | 3110 | |||||
| осевое байонет | 3130 | |||||
| ТВ-521 | 100 | 1 | G½ / М20×1,5 | радиальное | 5260 | |
| эксцентрическое | 5370 | |||||
| ТВ-621 | 150 / 160* | 1 | радиальное | 6230 | ||
| эксцентрическое | 6730 |
Мановакуумметры ТМВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-321 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное | 1775 |
| осевое | 2010 | |||||
| радиальное байонет | 3110 | |||||
| осевое байонет | 3130 | |||||
| ТМВ-521 | 100 | 1 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | 5260 |
| эксцентрическое | 5370 | |||||
| ТМВ-621 | 150 / 160* | 1 | радиальное | 6230 | ||
| эксцентрическое | 6730 |
* — под заказ
ЧЕРТЕЖИ

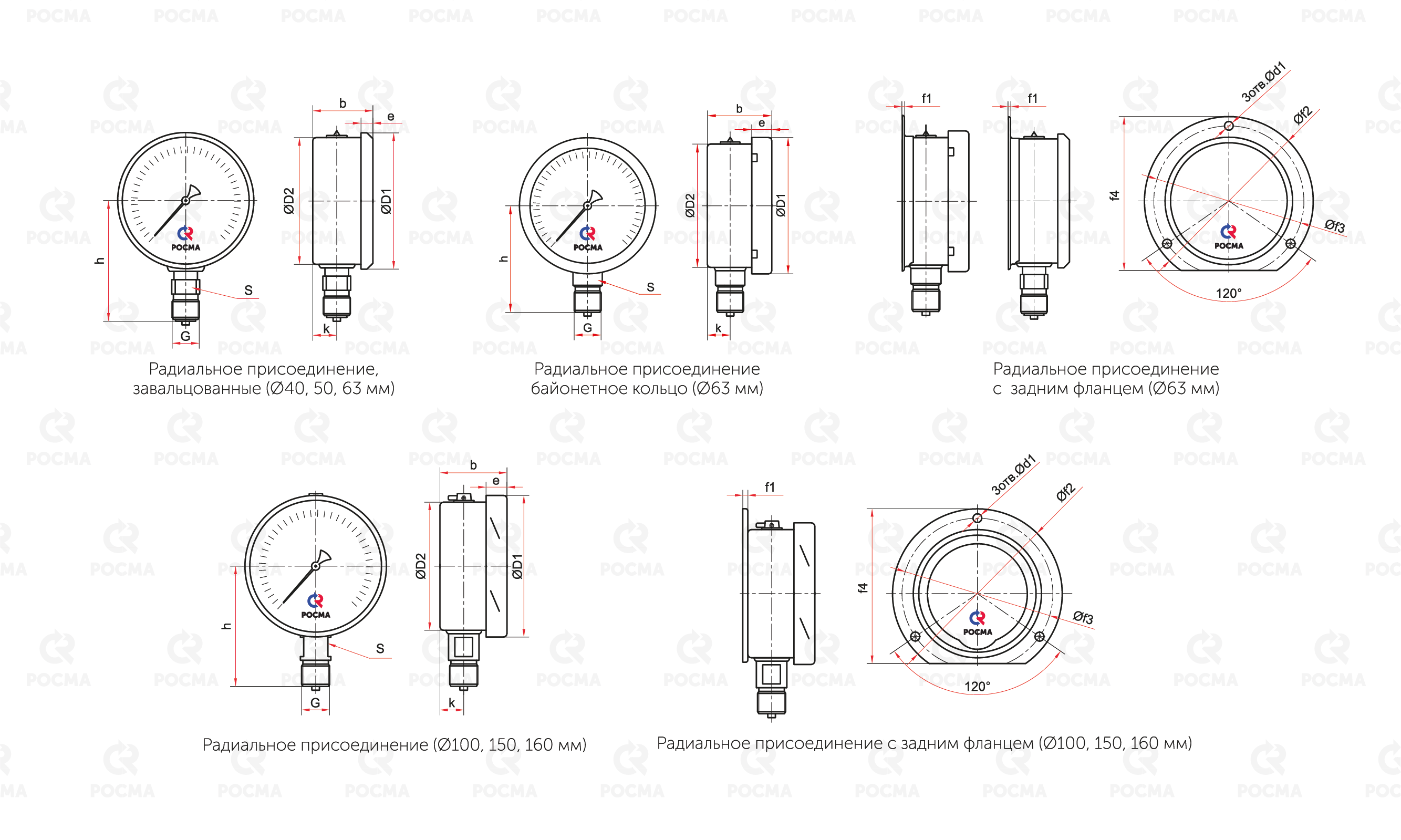

Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением |
Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-121Р | 40 | 47 | 41 | 26 | 6 | 41 | 7 | 11 | G⅛, М10×1 или NPT⅛ |
— | — | — | — | — | 0,06 | 0,09 | 22 |
| ТМ-221Р | 50 | 58 | 52 | 29 | 7 | 55 | 11 | 13 | G¼, M12×1,5 или NPT¼ |
0,10 | 0,14 | 35 | |||||
| ТМ-321Р | 63 | 69 | 62 | 35 | 57 | 13 | 12; 14* | 0,16 | 0,23 | 60 | |||||||
| ТМ-321РКТ | 4,5 | 1 | 85 | 74 | 78 | 0,19 | 0,26 | ||||||||||
| ТМ-321Р Байонет |
70 | 59 | 32 | 11 | 60 | 10 | 14 | — | — | — | — | — | 0,15 | 0,22 | |||
| ТМ-321РКТ Байонет |
4,5 | 1 | 85 | 74 | 78 | 0,18 | 0,25 | ||||||||||
| ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½, M20×1,5 или NPT½ |
— | — | — | — | — | 0,57 | 0,88 | 260 |
| ТМ-521РКТ | 7 | 3 | 132 | 116 | 121 | 0,64 | 0,95 | ||||||||||
| ТМ-621Р | 150 / 160** | 161 | 150 | 53 | 19 | 123 | 19 | — | — | — | — | — | 0,91 | 1,68 | 640 | ||
| ТМ-621РКТ | 5,5 | 4 | 180 | 166 | 171 | 1,01 | 1,78 |
* — только на 100 МПа
** — под заказ

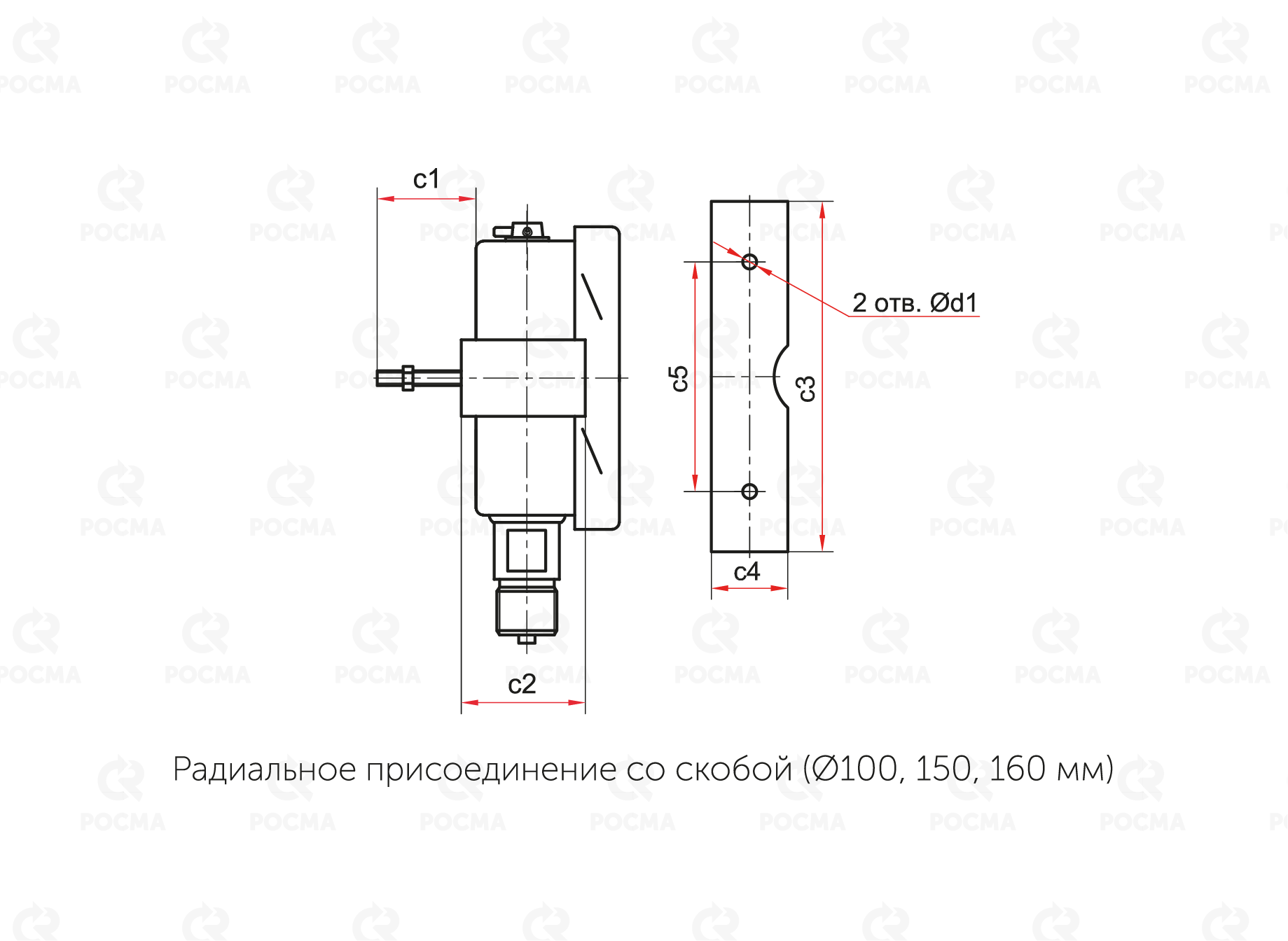

Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением |
Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521РС | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½, M20×1,5 или NPT½ |
7 | 30 | 38 | 128 | 26 | 50 | 1,01 | 1,32 | 260 |
| ТМ-621РС | 150 / 160* | 161 | 150 | 53 | 19 | 123 | 19 | 39 | 165 | 28 | 105 | 1,83 | 2,60 | 640 |
* — под заказ

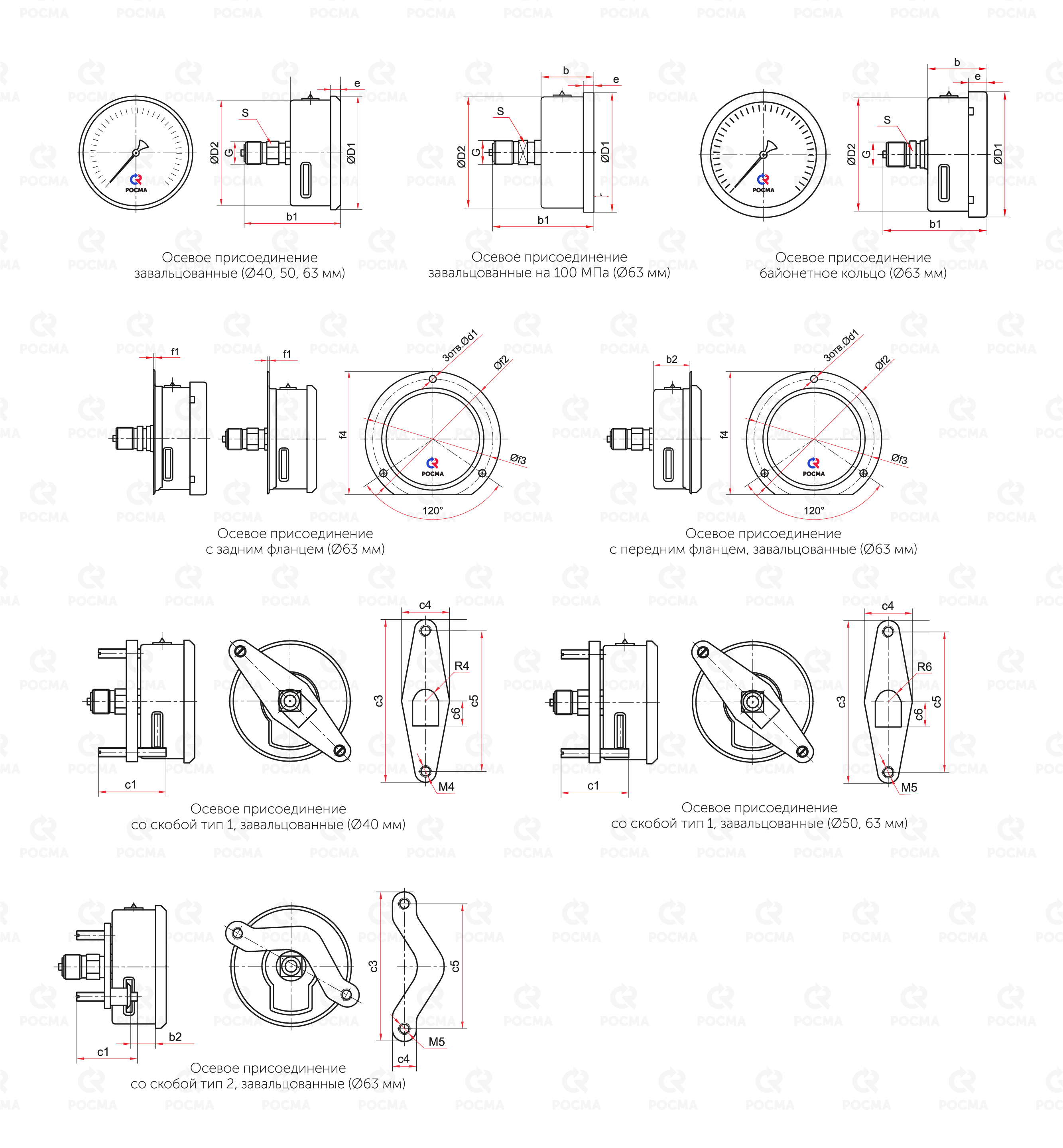

Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | b1 | b2 | e | S | G | d1 | f1 | f2 | f3 | f4 | c1 | c3 | c4 | c5 | c6 | Вес | Вес с заполнением |
Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-121Т | 40 | 47 | 41 | 26 | 44 | — | 6 | 11 | G⅛, М10×1 или NPT⅛ |
— | — | — | — | — | — | — | — | — | — | 0,07 | 0,10 | 22 |
| ТМ-121ТС тип 1 | 30 | 58 | 22 | 48 | 11 | 0,09 | 0,12 | |||||||||||||||
| ТМ-221Т | 50 | 58 | 52 | 29 | 54 | 7 | 14 | G¼, M12×1,5 или NPT¼ |
— | — | — | — | — | 0,11 | 0,15 | 35 | ||||||
| ТМ-221ТС тип 1 | 35 | 83 | 32 | 71 | 14 | 0,13 | 0,17 | |||||||||||||||
| ТМ-321Т | 63 | 68 | 62 | 30 | 52 | 6 | — | — | — | — | — | 0,12 | 0,19 | 60 | ||||||||
| ТМ-321Т (100 МПа) | 69 | 32 | 55 | 0,15 | 0,22 | |||||||||||||||||
| ТМ-321Т Байонет |
70 | 57 | 10 | |||||||||||||||||||
| ТМ-321ТКТ | 68 | 30 | 52 | 6 | 4,5 | 1 | 85 | 74 | 78 | |||||||||||||
| ТМ-321ТКТ Байонет |
70 | 32 | 57 | 10 | 0,18 | 0,25 | ||||||||||||||||
| ТМ-321ТКП | 68 | 30 | 52 | 25 | 6 | — | 0,15 | 0,22 | ||||||||||||||
| ТМ-321ТС тип 1 | — | — | — | — | — | 35 | 83 | 32 | 71 | 14 | 0,14 | 0,21 | ||||||||||
| ТМ-321ТС тип 2 | 15 | 86 | 15 | 72 | — | 0,16 | 0,23 |
Основные размеры (мм), вес (кг), объём (мл)
| ип | Ø | D1 | D2 | b | b1 | b2 | e | k1 | S | G | d1 | f1 | f2 | f3 | f4 | c1 | c2 | c3 | c4 | c5 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-521ТЭ | 100 | 111 | 100 | 52 | 97 | — | 17 | 33 | 17 | G½, M20×1,5 или NPT½ | — | — | — | — | — | — | — | — | — | — | 0,54 | 0,85 | 260 |
| ТМ-521ТЭКТ | 7 | 3 | 132 | 116 | 121 | 0,61 | 0,92 | ||||||||||||||||
| ТМ-521ТЭКП | 23 | 5,5 | — | 115 | — | 0,59 | 0,90 | ||||||||||||||||
| ТМ-521ТЭС | — | 7 | — | — | 30 | 38 | 128 | 26 | 50 | 0,61 | 0,92 | ||||||||||||
| ТМ-621ТЭ | 150 / 160* | 161 | 150 | 55 | 101 | — | 19 | 32 | — | — | — | — | — | — | 0,82 | 1,59 | 640 | ||||||
| ТМ-621ТЭКТ | 5,5 | 4 | 180 | 166 | 171 | 0,92 | 1,69 | ||||||||||||||||
| ТМ-621ТЭКП | 27 | — | 170 | — | 0,88 | 1,65 | |||||||||||||||||
| ТМ-621ТЭС | — | 7 | — | — | 30 | 39 | 165 | 28 | 105 | 0,96 | 1,73 |
* — под заказ

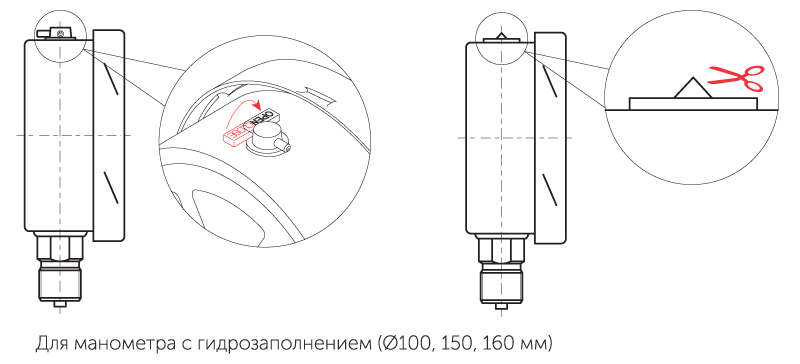

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

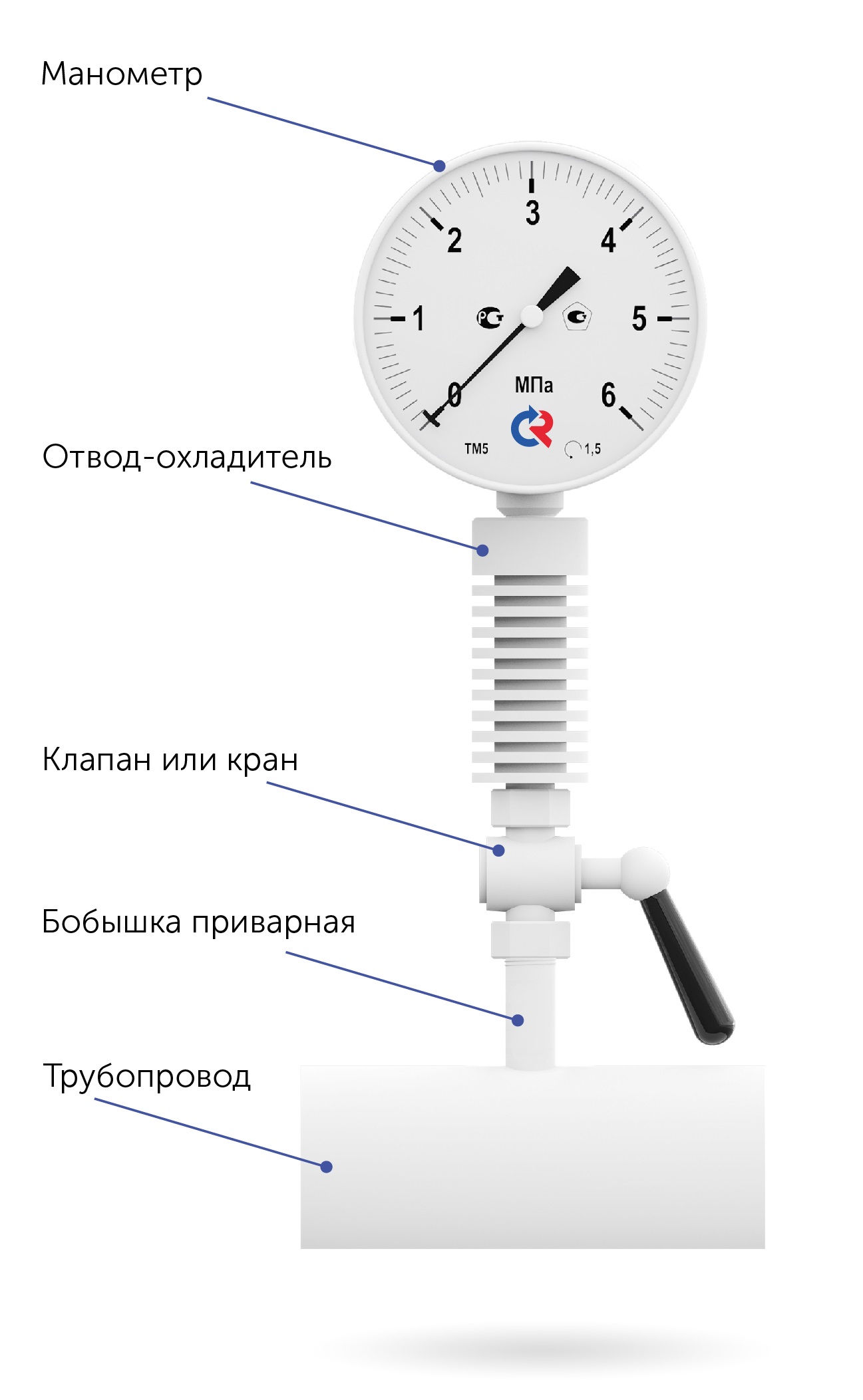

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

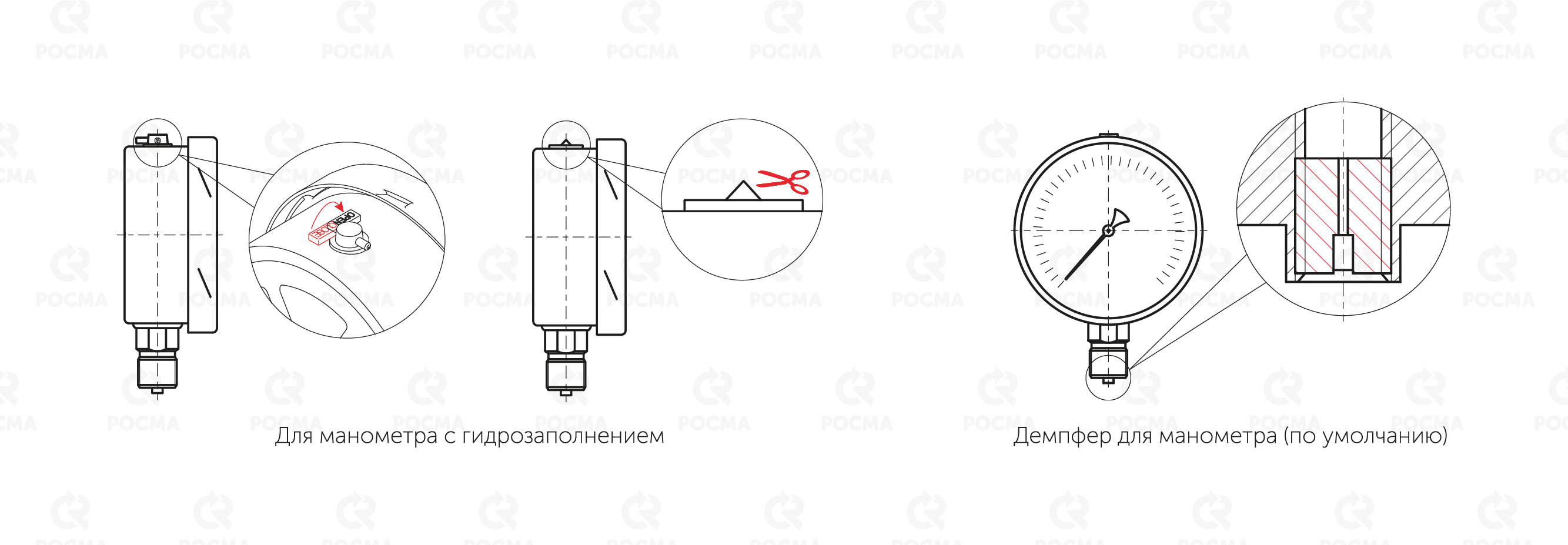

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки и игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

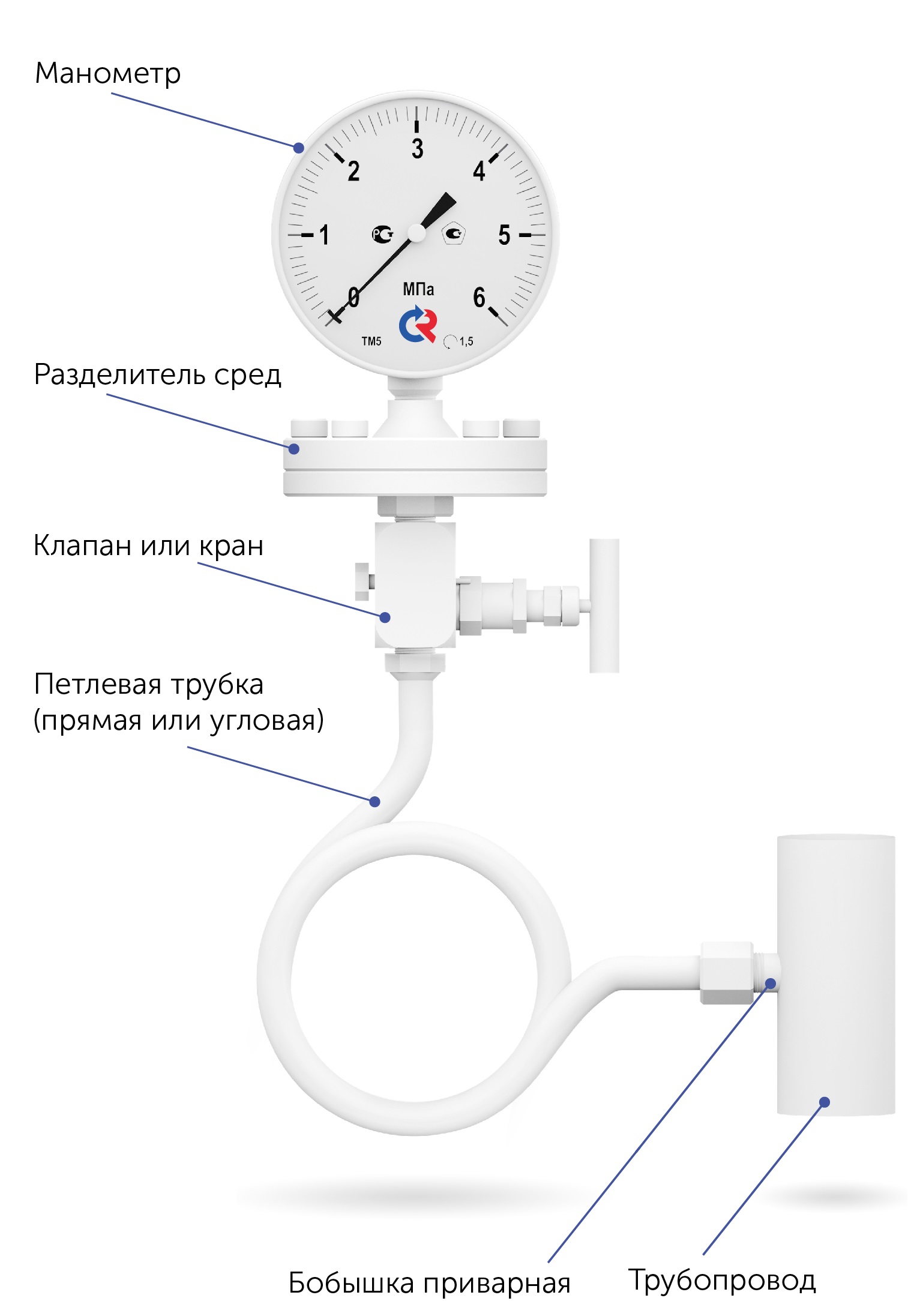

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы и скобы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
