Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью
от 3 185 ₽
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,5
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Электрическая схема: одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение, В: −220, ~380
Максимальный ток, А: 1
Максимальная разрывная мощность контактов: 30 Вт, 50 В·А
Тип контактов: с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений: ±4
Корпус: IP40, сталь 10, цвет черный
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2, медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Штуцер: медный сплав
Подключение: через DIN-разъем сзади на корпусе (100 МПа - штепсельное)
Присоединение: радиальное
Резьба присоединения: G½ или М20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 100, 150, 160* * - под заказ
Класс точности: 1,5
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Электрическая схема: одноконтактная: Исп. I (ОЗ - ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ) двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение, В: −220, ~380
Максимальный ток, А: 1
Максимальная разрывная мощность контактов: 30 Вт, 50 В·А
Тип контактов: с магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений: ±4
Корпус: IP40, сталь 10, цвет черный
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав
Трибко-секторный механизм: нержавеющая сталь 08Х17Н13М2, медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое
Штуцер: медный сплав
Подключение: через DIN-разъем сзади на корпусе (100 МПа - штепсельное)
Присоединение: радиальное
Резьба присоединения: G½ или М20×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип ТМ (ТВ, ТМВ), серия 10, IP54
Манометры с электроконтактной приставкой с повышенной пылевлагозащищенностью предназначены для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).
Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Особенностью данного исполнения является повышенная защита от внешних воздействий (IP54).
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диапазон показаний давлений, МПа
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ* | −0,1…0 |
| ТМВ** | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-510.05 IP54 | 100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 3185 |
| 0…16 / 25 / 40 / 60 | 3590 | |||||
| 0…100 | 5680 | |||||
| ТМ-610.05 IP54 | 150 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 3670 | |||
| 0…16 / 25 / 40 / 60 | 3980 | |||||
| 0…100 | 8955 |
Исполнение — I-VI
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-510.05 IP54 | 100 | 1,5 | −0,1…0 | G½ / М20×1,5 | радиальное | 3185 |
| ТВ-610.05 IP54 | 150 | 3820 |
Только исполнение I, II, V
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-510.05 IP54 | 100 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | 3185 |
| ТМВ-610.05 IP54 | 150 | 3820 |
Только исполнение I, II, V, VI
ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b2 | h | k | m | p | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р.05 | 100 | 100 | 98 | 42 | — | 82 | 17 | 40 | 40 | 17 | G½ или M20×1,5 |
— | — | — | — | — | 0,46 |
| ТМ-510РКП.05 | 37 | 6 | 132 | 117 | 0,49 | ||||||||||||
| ТМ-510РКТ.05 | — | 5,5 | 3 | — | — | 80 | 0,51 | ||||||||||
| ТМ-510Р.05 (100 МПа) |
43 | 85 | 19 | 38 | — | — | — | 0,62 | |||||||||
| ТМ-510РКП.05 (100 МПа) |
38 | 6 | 132 | 117 | 0,67 | ||||||||||||
| ТМ-510РКТ.05 (100 МПа) |
— | 5,5 | 3 | — | — | 80 | 0,67 | ||||||||||
| ТМ-610Р.05 | 150 / 160* | 150 / 160 | 148 | 48 | 109 | 18 | 38 | 40 | — | — | — | 0,74 | |||||
| ТМ-610РКП.05 | 44 | 6,5 | 182 | 165 | 0,81 | ||||||||||||
| ТМ-610РКТ.05 | — | 7 | 4 | — | — | 128 | 0,85 | ||||||||||
| ТМ-610Р.05 (100 МПа) |
115 | 19 | 38 | — | — | — | 1,06 | ||||||||||
| ТМ-610РКП.05 (100 МПа) |
44 | 6,5 | 182 | 165 | 1,15 | ||||||||||||
| ТМ-610РКТ.05 (100 МПа) |
— | 7 | 4 | — | — | 128 | 1,17 |
* — под заказ
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

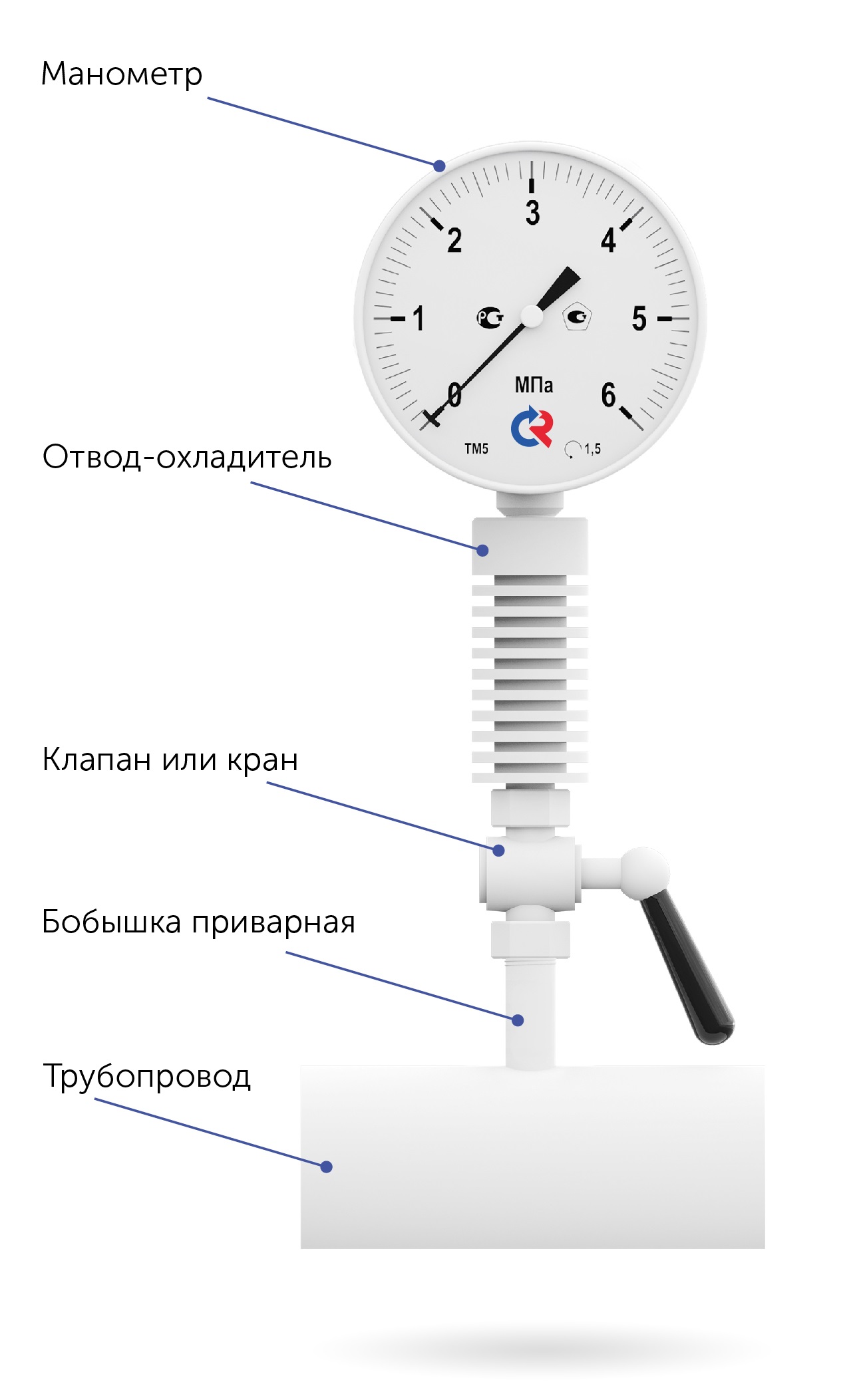

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

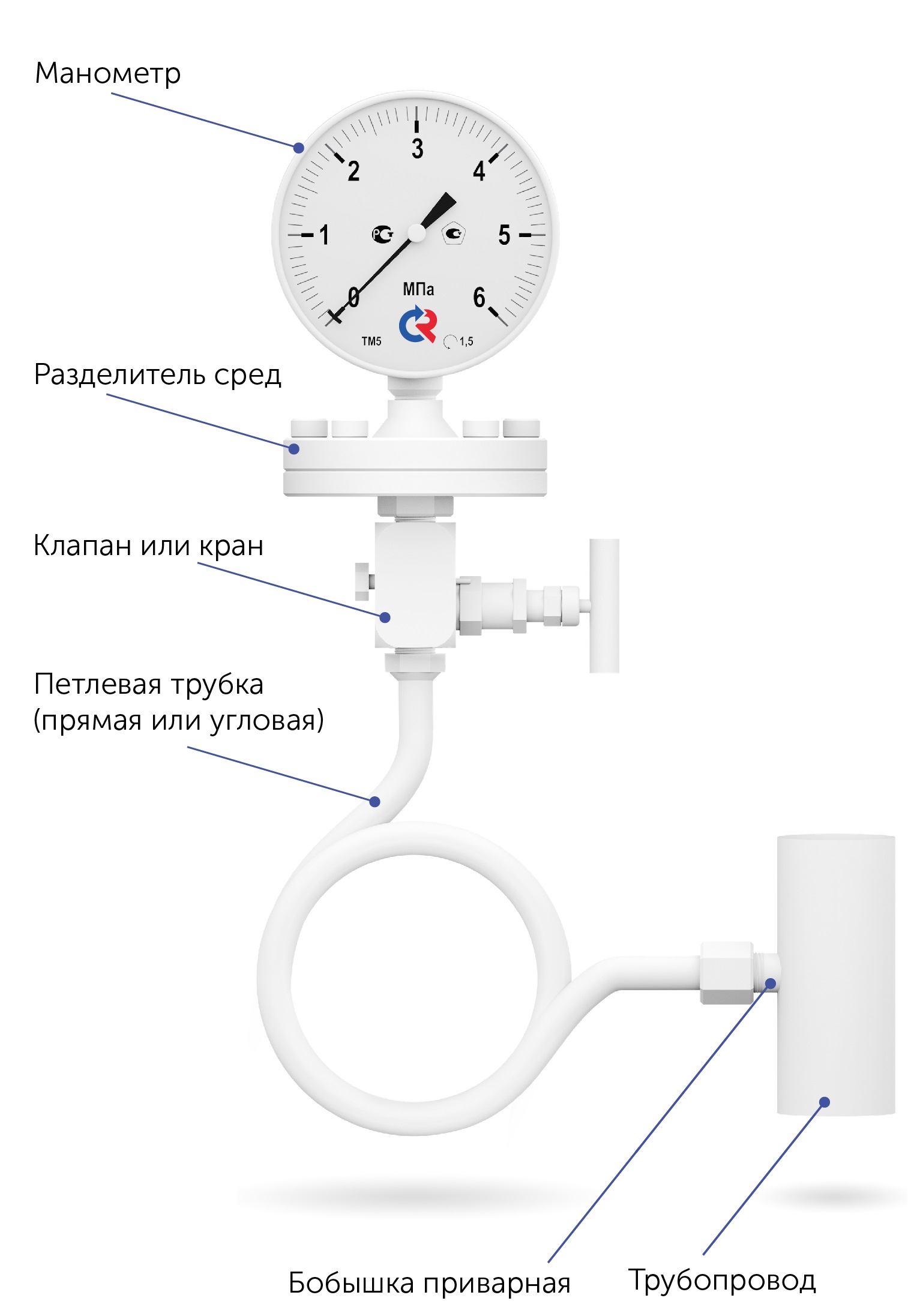

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
