Манометры с элек­тро­кон­такт­ной при­став­кой

от 2 720 ₽

Заказать

Диаметр корпуса, мм: 100, 150

Класс точности: 1,5

Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150

Электрическая схема: одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ); двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)

Максимальное напряжение, В: −220, ~380

Максимальный ток, А: 1

Максимальная разрывная мощность контактов: 30 Вт, 50 В·А

Тип контактов: с магнитным поджатием, серебряное покрытие

Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений: ±4

Корпус: IP40, сталь 10, цвет черный

Кольцо: сталь 10, цвет черный

Чувствительный элемент: медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм: медный сплав

Циферблат: алюминий, шкала черная на белом фоне

Стекло: органическое

Штуцер: медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Подключение: через клеммную коробку сбоку на корпусе

Присоединение: радиальное

Резьба присоединения* : G½ или М20×1,5

Межповерочный интервал: 2 года

Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Диаметр корпуса, мм: 100, 150

Класс точности: 1,5

Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150

Электрическая схема: одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ); двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)

Максимальное напряжение, В: −220, ~380

Максимальный ток, А: 1

Максимальная разрывная мощность контактов: 30 Вт, 50 В·А

Тип контактов: с магнитным поджатием, серебряное покрытие

Минимальные электрические характеристики: определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений: ±4

Корпус: IP40, сталь 10, цвет черный

Кольцо: сталь 10, цвет черный

Чувствительный элемент: медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм: медный сплав

Циферблат: алюминий, шкала черная на белом фоне

Стекло: органическое

Штуцер: медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Подключение: через клеммную коробку сбоку на корпусе

Присоединение: радиальное

Резьба присоединения* : G½ или М20×1,5

Межповерочный интервал: 2 года

Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

Описание

Документация

Тип ТМ (ТВ, ТМВ), серия 10

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов при достижении заданного значения.

Электроконтактная группа манометра снабжена указателями, осуществляющими настройку приставки на пороговое значение (значение уставки), а группа приставки механически связана со стрелкой показывающего прибора. При прохождении стрелкой значения уставки происходит замыкание или размыкание электрической цепи, в соответствии с типом приставки.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Диапазон показаний давлений, МПа

ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ* −0,1…0
ТМВ** −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только исполнение I, II, V.

* — только исполнение I, II, V.



Манометры ТМ серии 10

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМ-510.05 100 1,5 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G½ / М20×1,5 радиальное 2720
0…16 / 25 / 40 / 60 2815
0…100 4285
ТМ-610.05 150 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 G½ / М20×1,5 радиальное 3195
0…16 / 25 / 40 / 60 3420
0…100 5275

Исполнение — I-VI



Вакуумметры ТВ серии 10

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТВ-510.05 100 1,5 −0,1…0 G½ / М20×1,5 радиальное 2815
ТВ-610.05 150 3355

Только исполнение I, II, V



Мановакуумметры ТМВ серии 10

Тип Диаметр корпуса Класс точности Диапазон показаний давлений, МПа Резьба присоединения Присоединение
(расположение штуцера)
Цена с НДС, руб.
ТМВ-510.05 100 1,5 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 G½ / М20×1,5 радиальное 2815
ТМВ-610.05 150 3355

Только исполнение I, II, V, VI

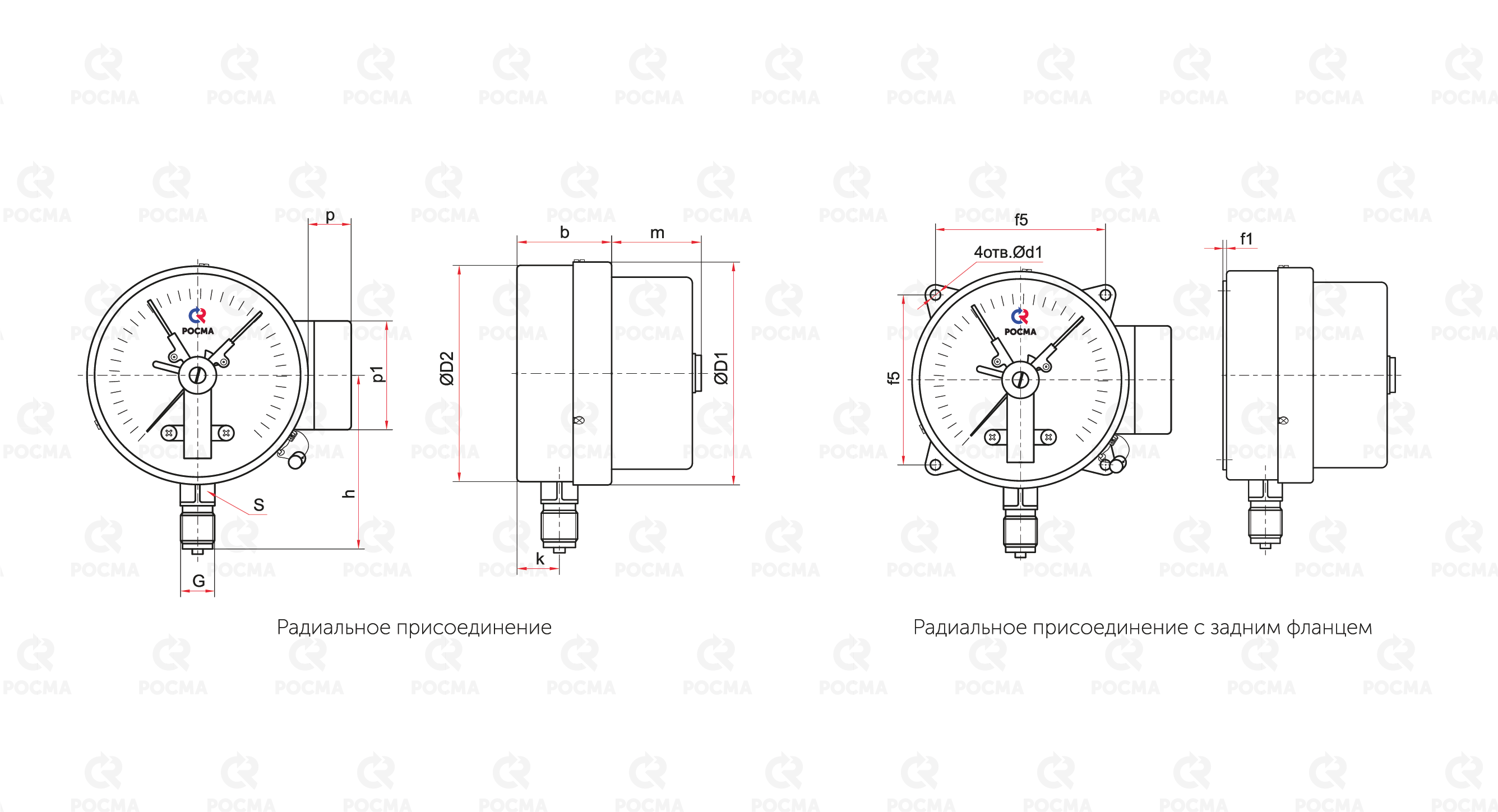

ЧЕРТЕЖИ





Основные размеры (мм), вес (кг):

Тип Ø D1 D2 b h k m p p1 S G d1 f1 f5 Вес
ТМ-510Р.05 100 100 98 42 82 17 40 20 50 17 G½ или M20×1,5 0,41
ТМ-510РКТ.05 5,5 3 80 0,46
ТМ-510Р.05
(100 МПа)
43 85 19 0,62
ТМ-510РКТ.05
(100 МПа)
5,5 3 80 0,67
ТМ-610Р.05 150 150 148 48 109 18 38 0,70
ТМ-610РКТ.05 7 4 128 0,81
ТМ-610Р.05
(100 МПа)
50 19 1,07
ТМ-610РКТ.05
(100 МПа)
7 4 128 1,18



МОНТАЖ И ЭКСПЛУАТАЦИЯ



Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.

Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.

Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
