Манометры с повышенным классом точности
от 560 ₽
Диаметр корпуса, мм: 63, 100, 150, 160* - под заказ
Класс точности: Ø63 - 1,5; Ø100, 150, 160 - 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Корпус: сталь 10, цвет черный. Ø63 - IP40; Ø100, 150, 160 - IP54
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Штуцер: медный сплав
Присоединение: радиальное или осевое (Ø63); радиальное (Ø100, 150, 160)
Резьба присоединения* : Ø63 - G¼ / M12×1,5; Ø100, 150, 160 - G1⁄2 / M20×1,5. ** - под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Диаметр корпуса, мм: 63, 100, 150, 160* - под заказ
Класс точности: Ø63 - 1,5; Ø100, 150, 160 - 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Корпус: сталь 10, цвет черный. Ø63 - IP40; Ø100, 150, 160 - IP54
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Штуцер: медный сплав
Присоединение: радиальное или осевое (Ø63); радиальное (Ø100, 150, 160)
Резьба присоединения* : Ø63 - G¼ / M12×1,5; Ø100, 150, 160 - G1⁄2 / M20×1,5. ** - под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Описание
Документация
Тип ТМ (ТВ, ТМВ), серия 10
Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-310 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 560 |
| осевое | 620 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 580 | ||||
| осевое | 630 | |||||
| ТМ-510 | 100 | 1,0 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1⁄2 / М20×1,5 | радиальное | 1245 |
| 0…16 / 25 / 40 / 60 | 1525 | |||||
| ТМ-610 | 150 / 160* | 1,0 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G1⁄2 / М20×1,5 | радиальное | 1815 |
| 0…16 / 25 / 40 / 60 | 1890 |
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-310 | 63 | 1,5 | −0,1…0 | G¼ / М12×1,5 | радиальное | 580 |
| осевое | 630 | |||||
| ТВ-510 | 100 | 1,0 | G1⁄2 / M20×1,5 | радиальное | 1380 | |
| ТВ-610 | 150 / 160* | 1,0 | G1⁄2 / M20×1,5 | радиальное | 1940 |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-310 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное | 580 |
| осевое | 630 | |||||
| ТМВ-510 | 100 | 1,0 | G1⁄2 / М20×1,5 | радиальное | 1380 | |
| ТМВ-610 | 150 / 160* | 1,0 | G1⁄2 / М20×1,5 | радиальное | 1940 |
* — под заказ

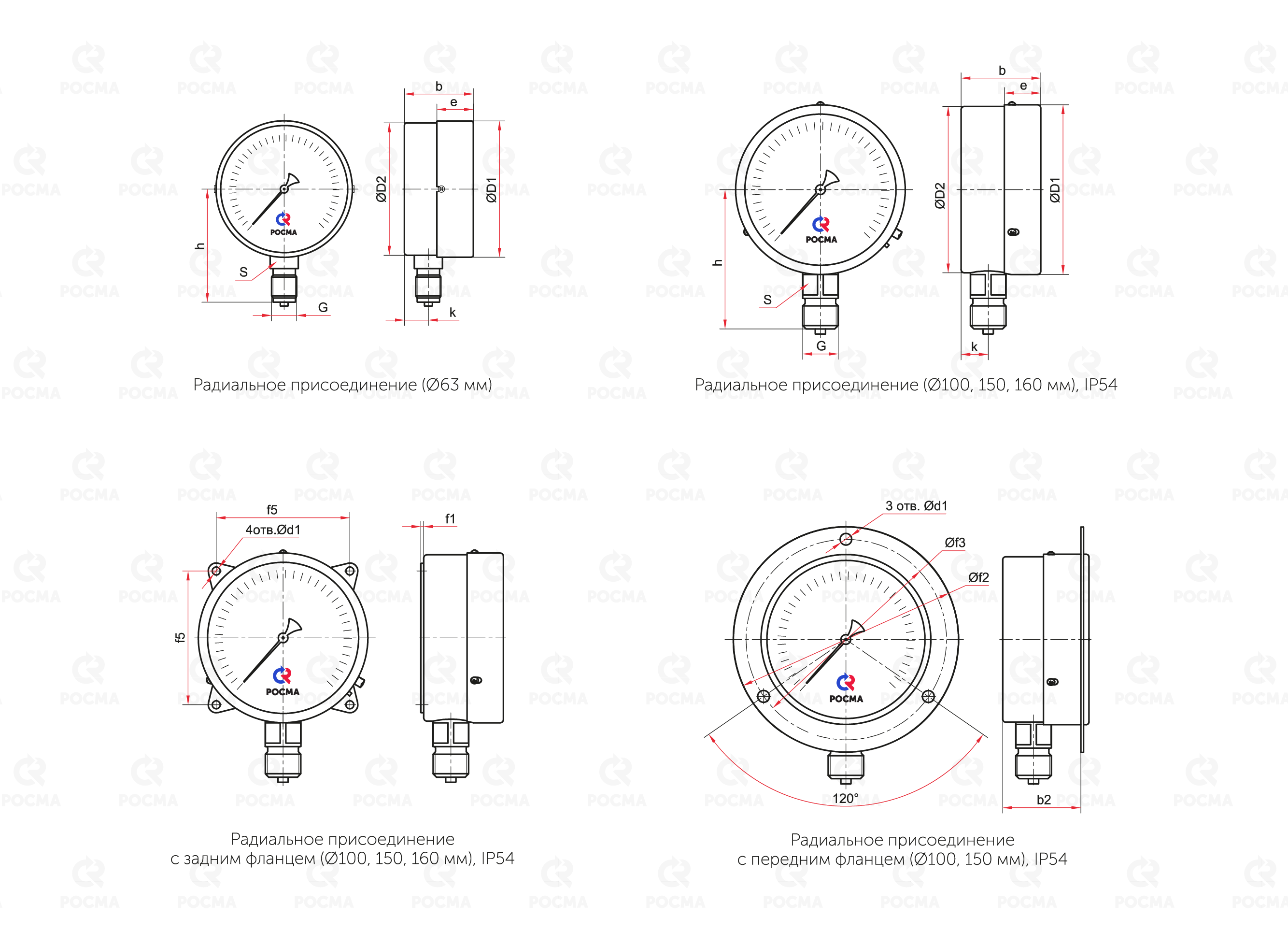

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b2 | e | h | k | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310Р | 63 | 64 | 62 | 36 | — | 17 | 53 | 11 | 14 | G¼ или M12×1,5 | — | — | — | — | — | 0,14 |
| ТМ-510Р.IP54 | 100 | 100 | 98 | 46 | 21 | 82 | 17 | 17 | G1⁄2 или M20×1,5 | 0,37 | ||||||
| ТМ-510РКП.IP54 | 39 | 6 | 132 | 117 | 0,42 | |||||||||||
| ТМ-510РКТ.IP54 | — | 5,5 | 3 | — | — | 80 | 0,42 | |||||||||
| ТМ-610Р.IP54 | 150 / 160* | 150 / 160 | 148 | 48 | 23 | 107 | 18 | — | — | — | 0,68 | |||||
| ТМ-610РКП.IP54 | 150 | 150 | 43 | 6,5 | 182 | 165 | 0,77 | |||||||||
| ТМ-610РКТ.IP54 | 150 / 160* | 150 / 160 | — | 7 | 4 | — | — | 128 | 0,79 |
* — под заказ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | b2 | e | S | G | d1 | f2 | f3 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-310Т | 63 | 64 | 62 | 36 | 49 | — | 17 | 14 | G¼ или M12×1,5 | — | — | — | 0,13 |
| ТМ-310ТКП | 26 | 3,5 | 88 | 74 | 0,17 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
