Манометры стандартного исполнения
от 405 ₽
Диаметр корпуса, мм: 40, 50, 63, 100, 150, 160* - под заказ
Класс точности: Ø40, 50, 63 - 2,5; Ø100, 150, 160 - 1,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Корпус: IP40, сталь 10, цвет черный
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Штуцер: медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение: радиальное - все Ø; осевое - Ø40, 50, 63, 100; эксцентрическое - 150, 160
Резьба присоединения* : Ø40 - G⅛ / M10×1; Ø50, 63 - G¼ / M12×1,5; Ø100, 150, 160 - G½ / M20×1,5; * - под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Диаметр корпуса, мм: 40, 50, 63, 100, 150, 160* - под заказ
Класс точности: Ø40, 50, 63 - 2,5; Ø100, 150, 160 - 1,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+150
Корпус: IP40, сталь 10, цвет черный
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Штуцер: медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение: радиальное - все Ø; осевое - Ø40, 50, 63, 100; эксцентрическое - 150, 160
Резьба присоединения* : Ø40 - G⅛ / M10×1; Ø50, 63 - G¼ / M12×1,5; Ø100, 150, 160 - G½ / M20×1,5; * - под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Описание
Документация
Тип ТМ (ТВ, ТМВ), серия 10
Манометр стандартный предназначен для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Корпус манометров выполнен из стали, а механизм — из латунного сплава. По типу исполнения приборы производятся с радиальным, осевым или эксцентрическим расположением штуцера.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Диапазон показаний давлений, МПа
| ТМ | Ø40, 50 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
| Ø63 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 | |
| Ø100, 150, 160 | 0…0,06** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** | |
| ТВ | Ø40, 63, 100, 150, 160 | −0,1…0 |
| ТМВ | Ø40, 63 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| Ø100, 150, 160 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — только для радиальных
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-110 | 40 | 2,5 | 0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G⅛ / М10×1 | радиальное / осевое | 405 |
| 0…16 / 25 / 40 | 435 | |||||
| ТМ-210 | 50 | 2,5 | 0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 425 |
| осевое | 495 | |||||
| 0…16 / 25 / 40 | радиальное | 435 | ||||
| осевое | 505 | |||||
| ТМ-310 | 63 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное / осевое | 545 |
| осевое со скобой | 825 | |||||
| 0…16 / 25 / 40 / 60 | радиальное / осевое | 560 | ||||
| осевое со скобой | 875 | |||||
| ТМ-510 | 100 | 1,5 | 0…0,06 | G½ / М20×1,5 | радиальное | 1295 |
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | радиальное | 1045 | ||||
| осевое | 1560 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 1085 | ||||
| осевое | 1595 | |||||
| 0…100 | радиальное | 2805 | ||||
| ТМ-610 | 150 / 160* | 1,5 | 0…0,06 | G½ / М20×1,5 | радиальное | 1925 |
| 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | радиальное | 1585 | ||||
| эксцентрическое | 2320 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 1650 | ||||
| эксцентрическое | 2420 | |||||
| 0…100 | радиальное | 3615 |
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-110 | 40 | 2,5 | −0,1…0 | G⅛ / M10×1 | радиальное / осевое | 425 |
| ТВ-310 | 63 | 2,5 | G¼ / M12×1,5 | радиальное / осевое | 555 | |
| осевое со скобой | 825 | |||||
| ТВ-510 | 100 | 1,5 | G½ / M20×1,5 | радиальное | 1065 | |
| осевое | 1560 | |||||
| ТВ-610 | 150 / 160* | 1,5 | G½ / M20×1,5 | радиальное | 1590 | |
| эксцентрическое | 2525 |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-110 | 40 | 2,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G⅛ / М10×1 | радиальное / осевое | 425 |
| ТМВ-310 | 63 | 2,5 | G¼ / М12×1,5 | радиальное / осевое | 555 | |
| −0,1…0,15 / 0,3 / 0,5 | осевое со скобой | 825 | ||||
| ТМВ-510 | 100 | 1,5 | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | 1065 |
| осевое | 1560 | |||||
| ТМВ-610 | 150 / 160* | 1,5 | G½ / М20×1,5 | радиальное | 1590 | |
| эксцентрическое | 2525 |
* — под заказ
ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b2 | e | h | k | S | G | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-110Р | 40 | 42 | 41 | 24 | — | 10 | 35 | 8 | 11 | G⅛ или M10×1 | — | — | — | — | — | 0,06 |
| ТМ-210Р | 50 | 53 | 51 | 29 | 49 | 9 | 14 | G¼ или M12×1,5 | 0,10 | |||||||
| ТМ-310Р | 63 | 64 | 62 | 31 | 17 | 54 | 11 | 0,14 | ||||||||
| ТМ-510Р | 100 | 100 | 98 | 46 | — | 22 | 85 | 17 | 17 | G½ или M20×1,5 | — | — | — | — | — | 0,36 |
| ТМ-510РКП | 39 | 6 | 132 | 117 | 0,41 | |||||||||||
| ТМ-510РКТ | — | 5,5 | 3 | — | — | 80 | 0,41 | |||||||||
| ТМ-510Р (100 МПа) |
47 | 20 | 86 | 19 | — | — | — | 0,57 | ||||||||
| ТМ-510РКП (100 МПа) |
6 | 132 | 117 | 0,62 | ||||||||||||
| ТМ-510РКТ (100 МПа) |
5,5 | 3 | — | — | 80 | 0,62 | ||||||||||
| ТМ-610Р | 150 / 160* | 150 / 160 | 148 | 48 | — | 23 | 110 | 18 | 17 | — | — | — | — | — | 0,68 | |
| ТМ-610РКП | 43 | 6,5 | 182 | 165 | 0,77 | |||||||||||
| ТМ-610РКТ | — | 7 | 4 | — | — | 128 | 0,79 | |||||||||
| ТМ-610Р (100 МПа) |
50 | 120 | 19 | — | — | — | 1,05 | |||||||||
| ТМ-610РКП (100 МПа) |
6,5 | 182 | 165 | 1,16 | ||||||||||||
| ТМ-610РКТ (100 МПа) |
7 | 4 | — | — | 128 | 1,16 |
* — под заказ

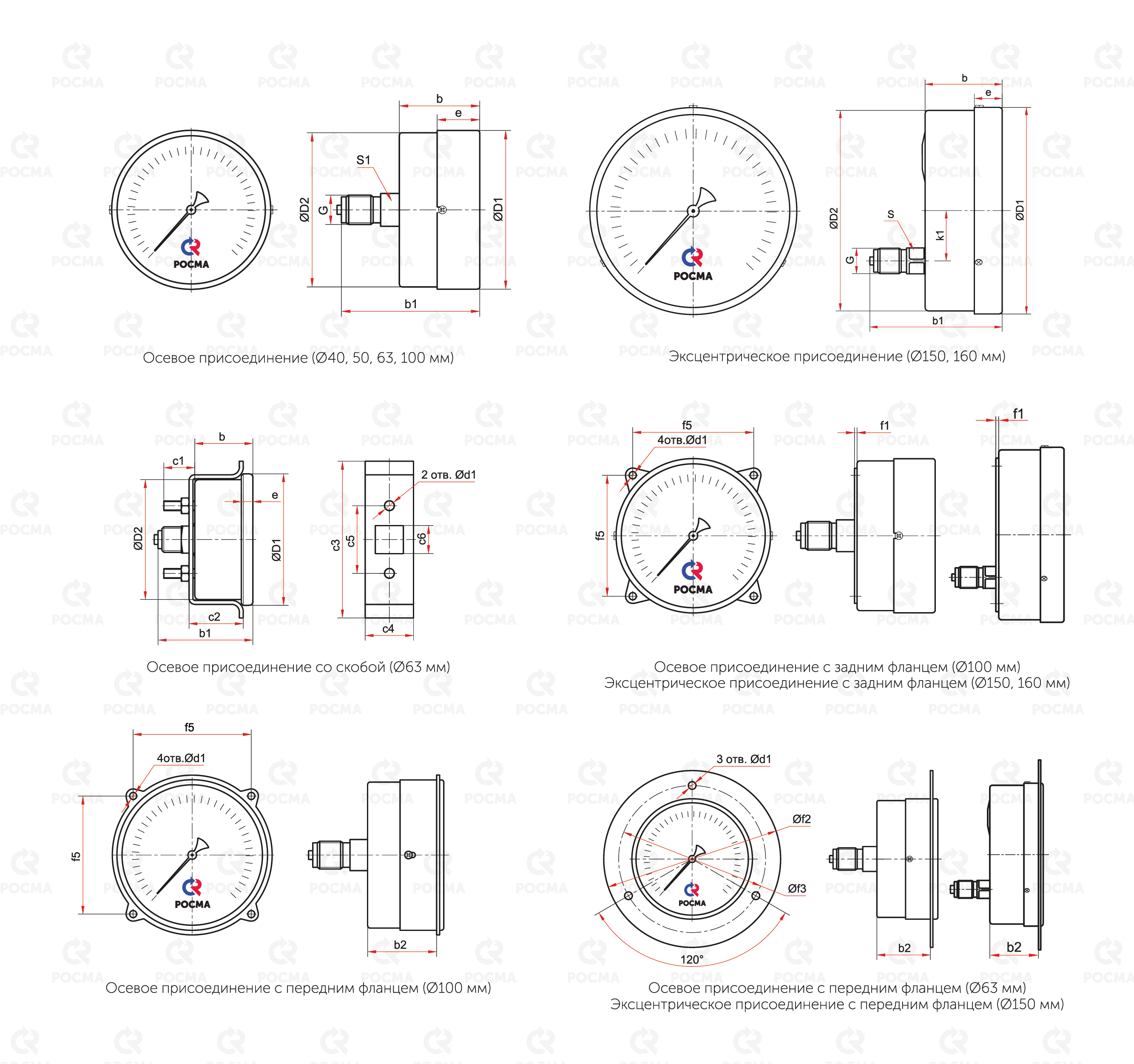

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | k1 | b | b1 | b2 | e | S | G | с1 | с2 | с3 | с4 | с5 | с6 | d1 | f1 | f2 | f3 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-110Т | 40 | 42 | 41 | — | 25 | 39 | — | 10 | 11 | G⅛ или M10×1 |
— | — | — | — | — | — | — | — | — | — | — | 0,05 |
| ТМ-210Т | 50 | 53 | 52 | 29 | 48 | 14 | G¼ или M12×1,5 |
0,10 | ||||||||||||||
| ТМ-310Т | 63 | 64 | 62 | 32 | 49 | 18 | 0,13 | |||||||||||||||
| ТМ-310ТС | 68 | 30 | 6 | — | 16 | 28 | 81 | 25 | 35 | 14,5 | 5,5 | — | — | 0,19 | ||||||||
| ТМ-310ТКП | 64 | 32 | 26 | 18 | 14 | — | — | — | — | — | — | 3,5 | 88 | 74 | 0,17 | |||||||
| ТМ-510Т | 100 | 101 | 99 | — | 40 | 69 | — | 23 | 22 | G½ или M20×1,5 |
— | — | — | — | — | 0,38 | ||||||
| ТМ-510ТКП | 33 | 5,5 | 80 | 0,45 | ||||||||||||||||||
| ТМ-510ТКТ | — | 3 | 0,43 | |||||||||||||||||||
| ТМ-610ТЭ | 150 / 160* | 151 / 160 | 149 | 30 | 46 | 87 | — | 17 | 17 | — | — | — | — | — | 0,72 | |||||||
| ТМ-610ТЭКП | 42 | 5,5 | 182 | 170 | 0,86 | |||||||||||||||||
| ТМ-610ТЭКТ | — | 7 | 4 | — | — | 128 | 0,83 |
* — под заказ
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм. При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой. Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
