Манометры сварочные
370 ₽
Диаметр корпуса, мм: 50
Класс точности: 2,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+120
Корпус: IP40, сталь 10, цветовое кодирование
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий
Стекло: органическое
Штуцер: медный сплав
Присоединение: радиальное
Резьба присоединения: M12×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 50
Класс точности: 2,5
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −50…+120
Корпус: IP40, сталь 10, цветовое кодирование
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий
Стекло: органическое
Штуцер: медный сплав
Присоединение: радиальное
Резьба присоединения: M12×1,5
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип ТМ, серия 10
Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях прибор комплектуется защитным резиновым кожухом. Цвет кожуха зависит от типа газа, для которого предназначен данный манометр. Для кислородного манометра он голубой, для ацетиленового — серый, для пропанового — красный, а черный цвет кожуха используется для других газов. Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения: применяются в баллонных редукторах и регуляторах.
Могут комплектоваться защитным резиновым кожухом.
Диапазон показаний давлений, МПа
| Измеряемая среда | Диапазон показаний, МПа | Цвет корпуса | Цвет циферблата | Цвет шкалы | Обозначения на циферблате |
|---|---|---|---|---|---|
| Кислород | 0…0,1 / 1 / 2,5 / 16 / 25 / 40 | Голубой | Белый | Голубой | O2 маслоопасно |
| Ацетилен | 0…0,4 / 4 | Серый | Черный | Белый | C2H2 |
| Пропан | 0…0,6 | Красный | Белый | Черный | С3Н8 |
| Другие газы | 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 | Черный | Белый | Черный | газ |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-210 | 50 | 2,5 | О2 (кислород) — 0…0,1 / 1 / 2,5 / 16 / 25 / 40 | М12×1,5 | радиальное | 370 |
| С2Н2 (ацетилен) — 0…0,4 / 4 | ||||||
| С3Н8 (пропан) — 0…0,6 | ||||||
| другие газы — 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 |

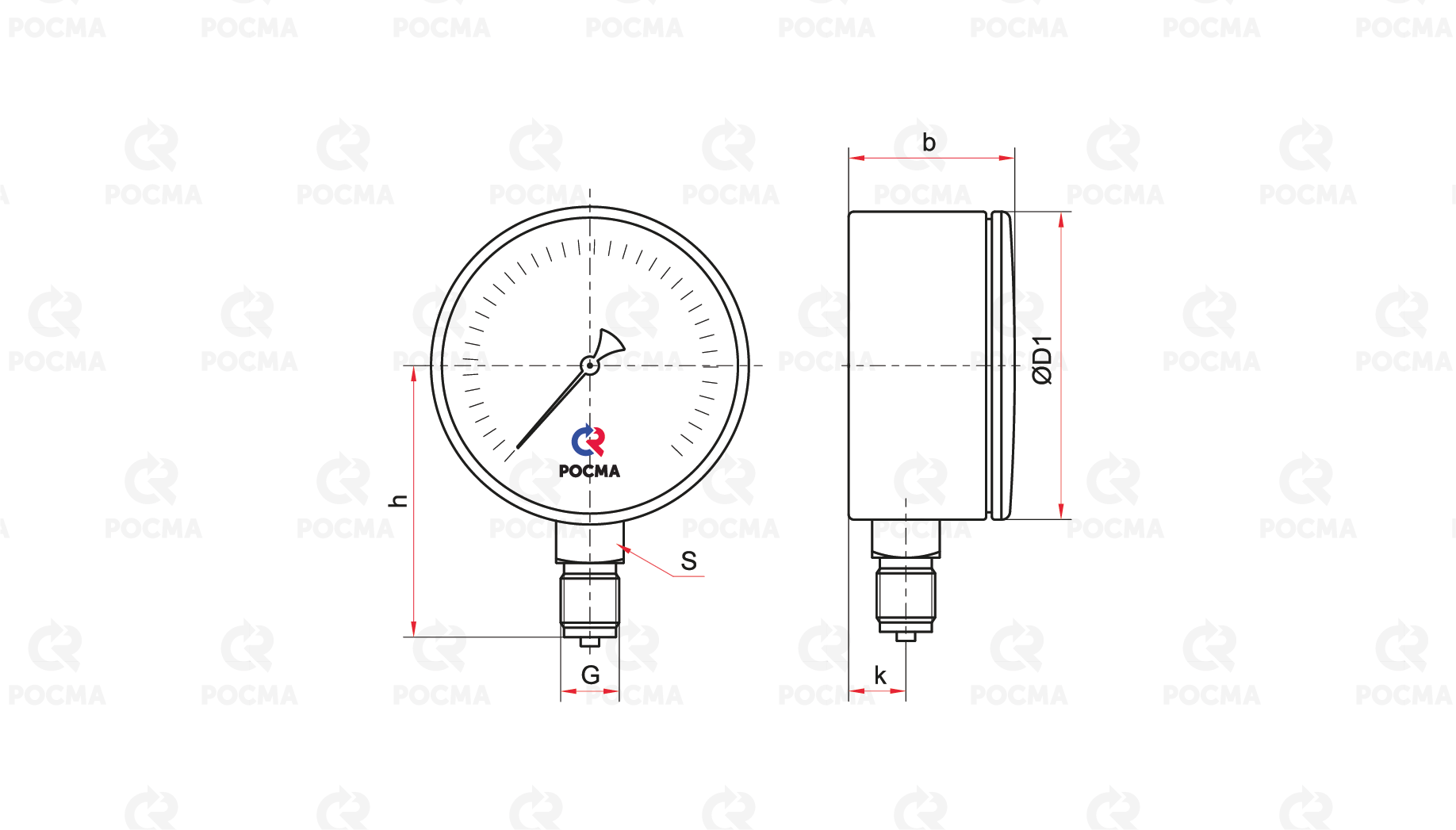

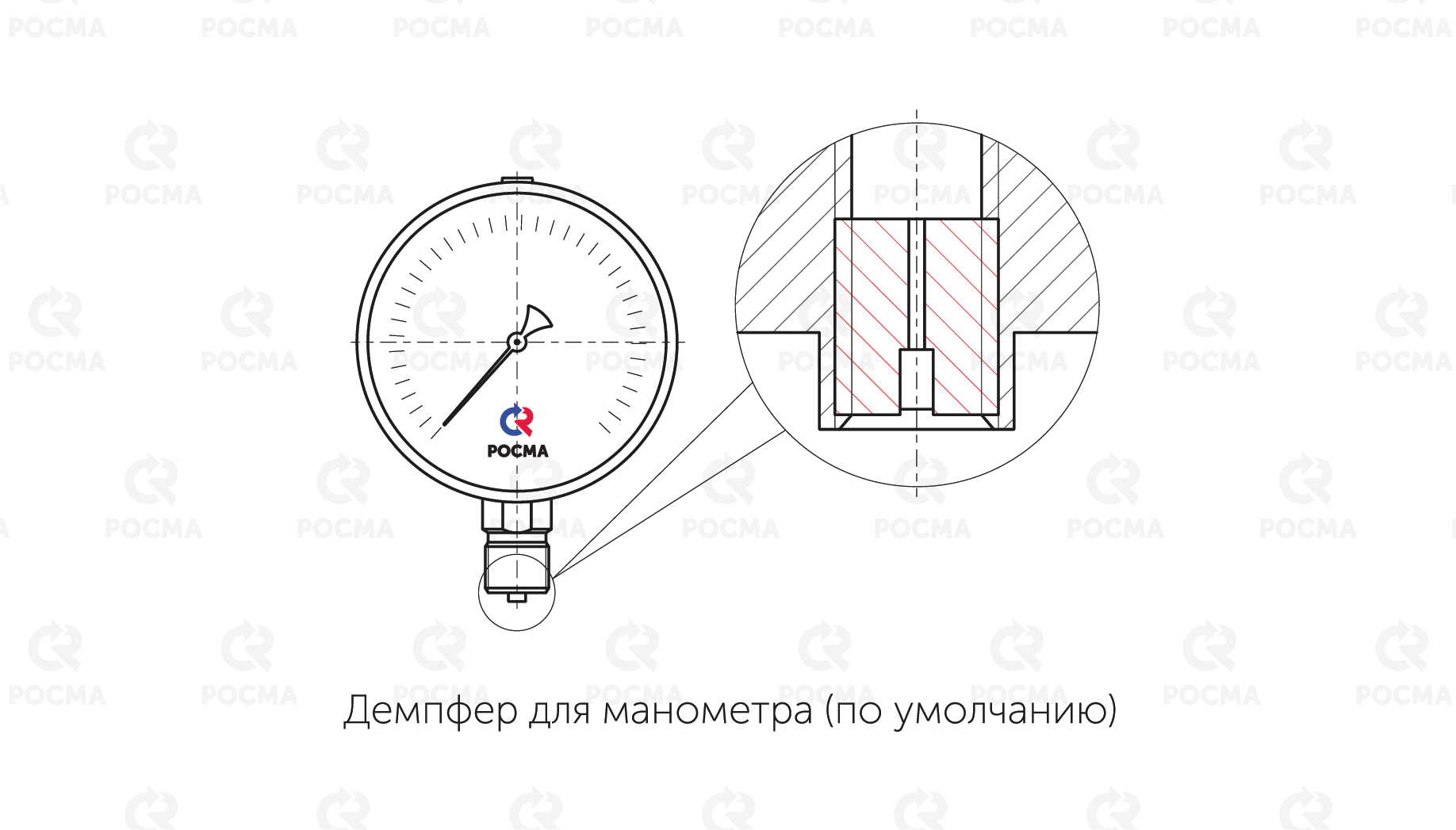

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | b | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| ТМ-210Р.00 | 50 | 50 | 29 | 45 | 10 | 14 | M12×1,5 | 0,09 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж манометра на редуктор должен производиться при отсутствии давления. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать газовый манометр разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
При измерении давления кислорода, следует применять манометры только с маркировкой O2 на циферблате.
Прибор следует нагружать давлением постепенно, не допускать резких скачков давления и не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Манометр сварочный необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
