Манометры точных измерений
от 7 100 ₽
Диаметр корпуса, мм: 150, 160* - под заказ
Класс точности: 0,4 / 0,6 / 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −30…+100; при поверке: 23±5
Корпус: IP40, силумин, цвет черный
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав (ВПИ до 6 МПа); сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Корректор нуля: на стекле
Штуцер: медный сплав
Присоединение: радиальное
Резьба присоединения: M20×1,5 (под заказ G½)
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Диаметр корпуса, мм: 150, 160* - под заказ
Класс точности: 0,4 / 0,6 / 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+60; измеряемая среда: −30…+100; при поверке: 23±5
Корпус: IP40, силумин, цвет черный
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав (ВПИ до 6 МПа); сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Корректор нуля: на стекле
Штуцер: медный сплав
Присоединение: радиальное
Резьба присоединения: M20×1,5 (под заказ G½)
Межповерочный интервал: 2 года
Климатическое исполнение: Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405-88
Описание
Документация
Тип ТМ (ТВ, ТМВ) — МТИ, серия 10
Манометры точных измерений применяются при определении давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления. При этом необходимо соблюдать требования по соответствию классов точности образцового и поверяемого приборов. В ассортименте представлены манометры со следующими классами точности: 0,4 / 0,6 / 1,0.
Предусмотрена корректировка нуля с помощью регулировочного винта.
Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.
| ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | -0,1…0 |
| ТМВ | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-610 МТИ | 150 / 160* | 1 | 0…0,06 | М20×1,5 | радиальное | 7150 |
| 0,6 | 7150 | |||||
| 0,4 | 8610 | |||||
| 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | 7100 | ||||
| 0,6 | 7100 | |||||
| 0,4 | 8110 | |||||
| 1 | 0…16 / 25 / 40 / 60 | 7435 | ||||
| 0,6 | 7435 | |||||
| 0,4 | 8150 | |||||
| 1 | 0…100 | 8150 | ||||
| 0,6 | 8150 | |||||
| 0,4 | 8170 |
Вакуумметры ТВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-610 МТИ | 150 / 160* | 1 | −0,1…0 | М20×1,5 | радиальное | 7100 |
| 0,6 | ||||||
| 0,4 | 8110 |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-610 МТИ | 150 / 160* | 1 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное | 7100 |
| 0,6 | ||||||
| 0,4 | 8110 |
* — под заказ

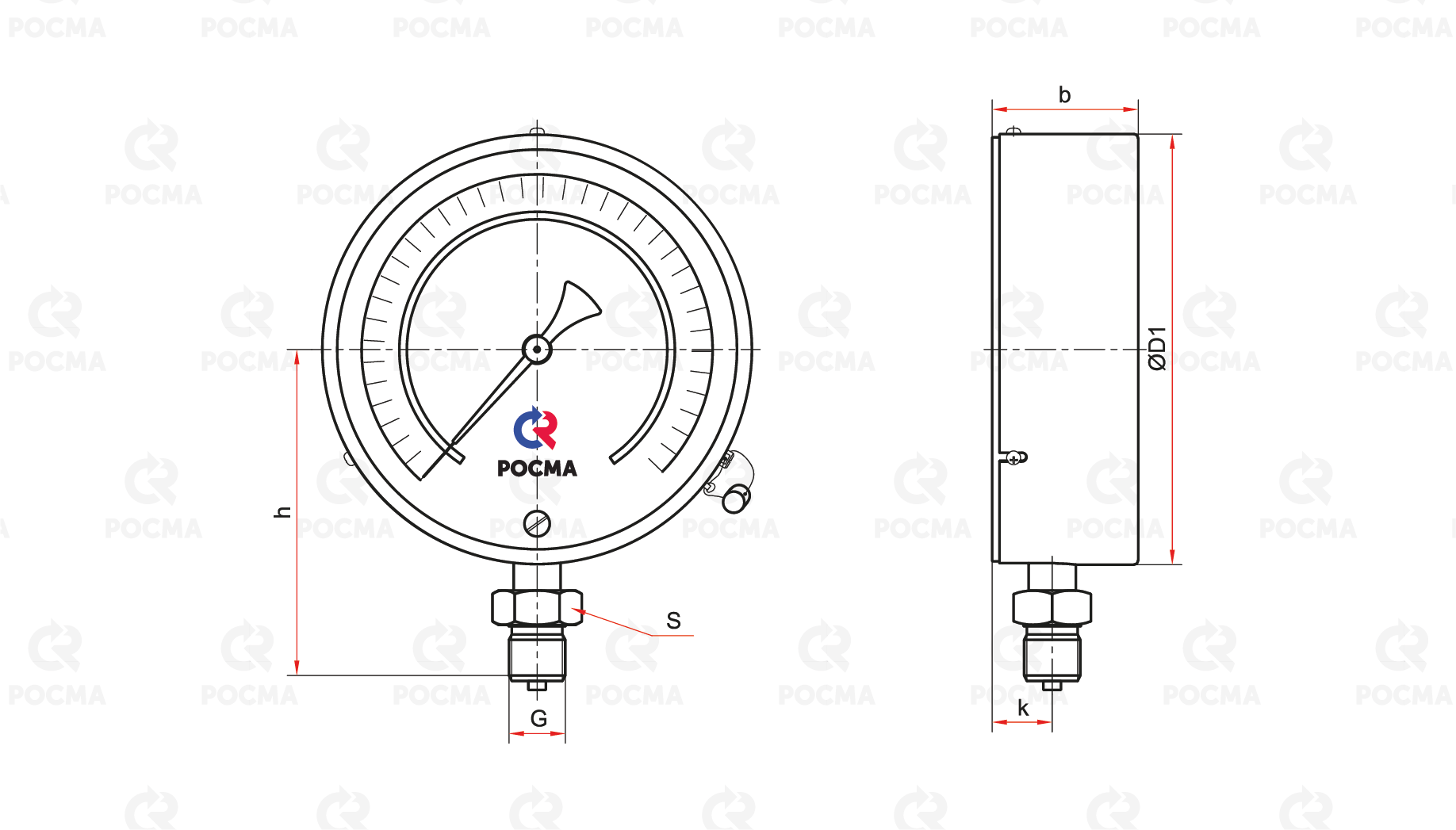

ЧЕРТЕЖИ
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | b | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| ТМ-610Р.МТИ | 150 / 160* | 151 / 160 | 51 | 115 | 21 | 27 | M20×1,5 | 1,10 |
* — под заказ
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра МТИ от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра МТИ состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Манометр технический МТИ необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
