Манометры виброустойчивые
от 905 ₽
Диаметр корпуса, мм: 50, 63, 100, 150, 160* — под заказ
Класс точности: Ø50 - 2,5; Ø63 - 1,5; Ø100, 150, 160 - 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-520 и ТМ-620
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Корпус: IP65, нержавеющая сталь 08Х18Н10; опция: IP66 (Ø100, 150, 160)
Кольцо: нержавеющая сталь 08Х18Н10; Ø63 - байонетное (опция), Ø50, 63 - завальцованное, Ø100, 150, 160 - байонетное
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø63 (байонет), 100, 150, 160
Штуцер: медный сплав
Присоединение: радиальное - Ø50, 63, 100, 150, 160; осевое - Ø50, 63 (кроме 100 МПа), 100; эксцентрическое - Ø100,150,160
Резьба присоединения* : Ø50, 63 - G¼, M12×1,5; Ø100, 150, 160 - G½, M20×1,5; *под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Диаметр корпуса, мм: 50, 63, 100, 150, 160* — под заказ
Класс точности: Ø50 - 2,5; Ø63 - 1,5; Ø100, 150, 160 - 1,0
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-520 и ТМ-620
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Корпус: IP65, нержавеющая сталь 08Х18Н10; опция: IP66 (Ø100, 150, 160)
Кольцо: нержавеющая сталь 08Х18Н10; Ø63 - байонетное (опция), Ø50, 63 - завальцованное, Ø100, 150, 160 - байонетное
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: органическое; минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø63 (байонет), 100, 150, 160
Штуцер: медный сплав
Присоединение: радиальное - Ø50, 63, 100, 150, 160; осевое - Ø50, 63 (кроме 100 МПа), 100; эксцентрическое - Ø100,150,160
Резьба присоединения* : Ø50, 63 - G¼, M12×1,5; Ø100, 150, 160 - G½, M20×1,5; *под заказ другие резьбы
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4212-001-4719015564-2008 ГОСТ 2405–88
Описание
Документация
Тип ТМ (ТВ, ТМВ), серия 20
Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
| ТМ | Ø50 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 |
| Ø63, 100 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100** | |
| Ø150, 160 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60*** | |
| ТВ | Ø63, 100, 150, 160 | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — только для радиальных Ø63
*** — только для радиального исполнения
Манометры ТМ серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ-220 | 50 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 905 |
| осевое | 1030 | |||||
| 0…16 / 25 / 40 | радиальное | 920 | ||||
| осевое | 1045 | |||||
| ТМ-320 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 910 |
| осевое | 1100 | |||||
| радиальное байонет | 1070 | |||||
| осевое байонет | 1120 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 940 | ||||
| осевое | 1120 | |||||
| радиальное байонет | 1090 | |||||
| осевое байонет | 1140 | |||||
| 0…100 | радиальное | 2020 | ||||
| ТМ-520 | 100 | 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 2805 |
| осевое или эксцентрическое | 2920 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 2975 | ||||
| осевое или эксцентрическое | 3110 | |||||
| ТМ-620 | 150 / 160* | 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 5410 |
| эксцентрическое | 5210 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 5630 | ||||
| 0…16 / 25 / 40 | эксцентрическое | 5440 |
Вакуумметры ТВ серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТВ-320 | 63 | 1,5 | −0,1…0 | G¼ / М12×1,5 | радиальное | 940 |
| осевое | 1120 | |||||
| радиальное байонет | 1285 | |||||
| осевое байонет | 1295 | |||||
| ТВ-520 | 100 | 1 | G½ / М20×1,5 | радиальное | 2865 | |
| осевое или эксцентрическое | 3115 | |||||
| ТВ-620 | 150 / 160* | 1 | радиальное | 5520 | ||
| эксцентрическое | 5440 |
Мановакуумметры ТМВ серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВ-320 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное | 940 |
| осевое | 1120 | |||||
| радиальное байонет | 1285 | |||||
| осевое байонет | 1295 | |||||
| ТМВ-520 | 100 | 1 | G½ / М20×1,5 | радиальное | 2865 | |
| осевое или эксцентрическое | 3115 | |||||
| ТМВ-620 | 150 / 160* | 1 | радиальное | 5520 | ||
| эксцентрическое | 5440 |
* — под заказ
ЧЕРТЕЖИ

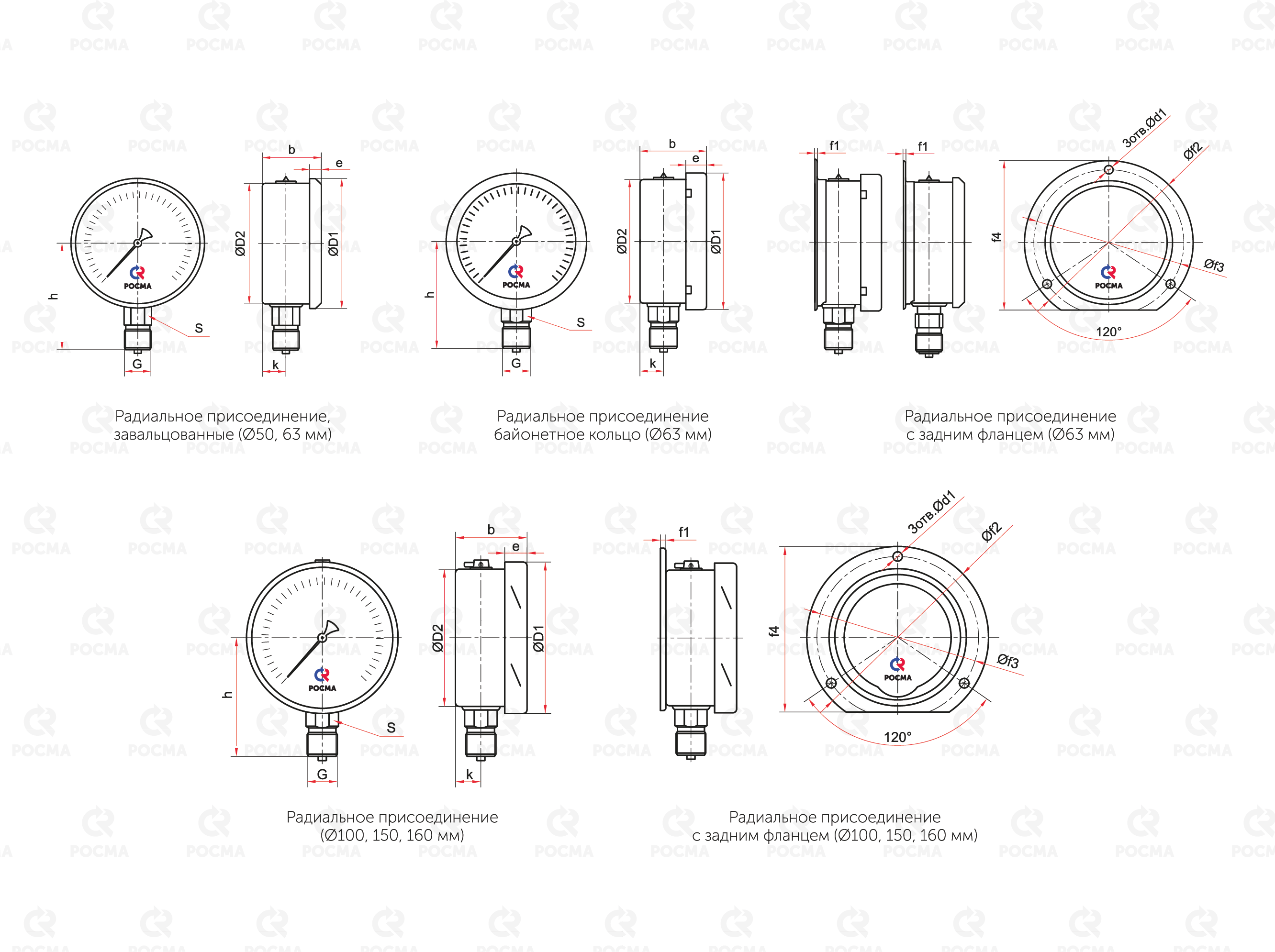

Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-220Р | 50 | 57 | 52 | 29 | 6 | 47 | 8 | 14 | G¼ или M12×1,5 |
— | — | — | — | — | 0,09 | 0,13 | 35 |
| ТМ-320Р | 63 | 68 | 62 | 57 | 9 | 0,12 | 0,19 | 60 | |||||||||
| ТМ-320Р Байонет |
70 | 65 | 31 | 11 | 60 | 11 | 0,15 | 0,22 | |||||||||
| ТМ-320РКТ | 68 | 62 | 29 | 6 | 57 | 9 | 4,5 | 1 | 85 | 75 | 78 | 0,15 | 0,22 | ||||
| ТМ-320РКТ Байонет |
70 | 65 | 31 | 11 | 60 | 11 | 0,18 | 0,25 | |||||||||
| ТМ-520Р | 100 | 111 | 99 | 48 | 17 | 85 | 14 | 22 | G½ или M20×1,5 |
— | 3 | — | — | — | 0,46 | 0,77 | 260 |
| ТМ-520РКТ | 7 | 132 | 116 | 121 | 0,53 | 0,84 | |||||||||||
| ТМ-620Р | 150 / 160* | 161 | 149 | 50 | 18 | 116 | 16 | — | — | — | — | — | 0,69 | 1,46 | 640 | ||
| ТМ-620РКТ | 5,5 | 4 | 180 | 166 | 171 | 0,79 | 1,56 |
* — под заказ

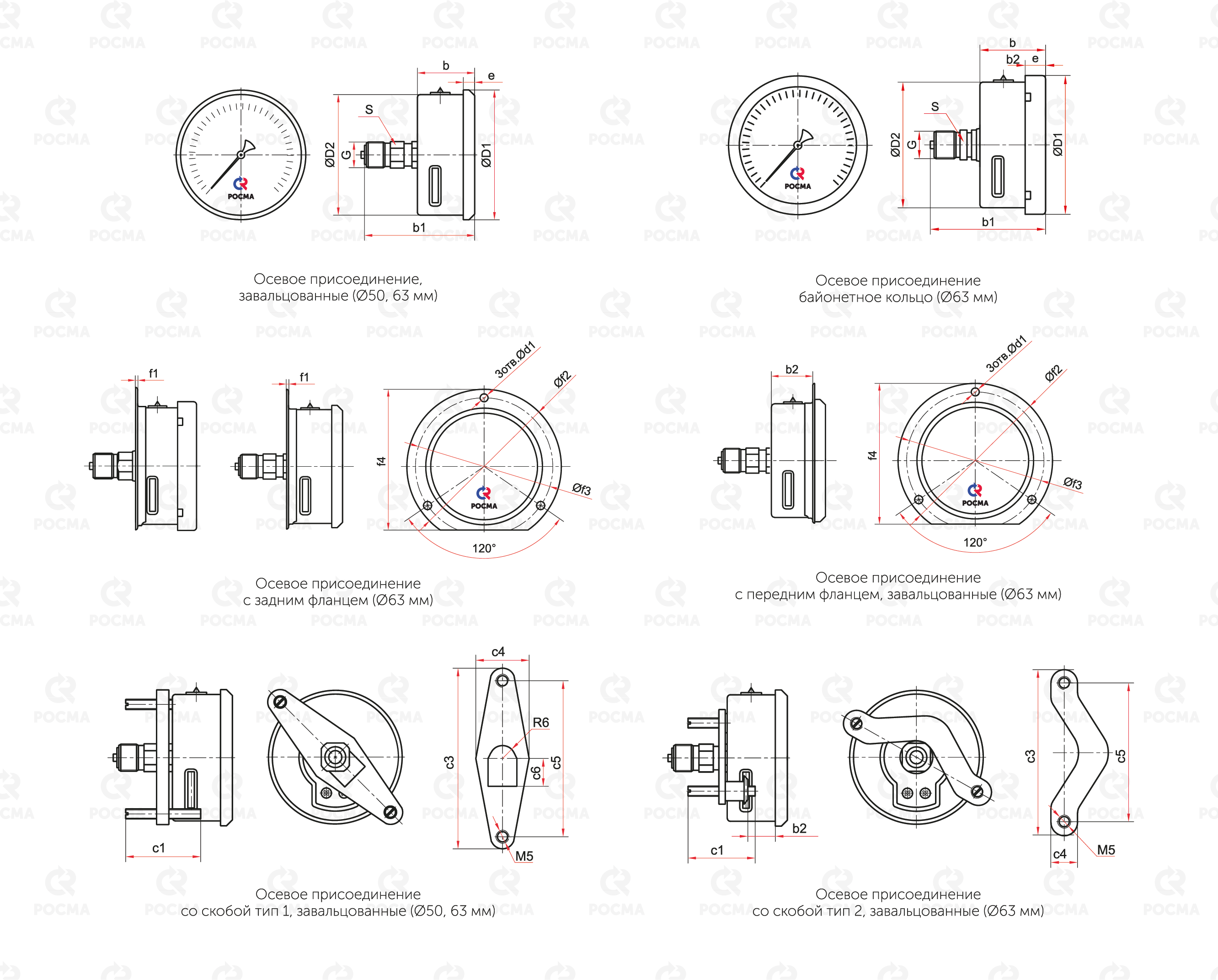

Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | b1 | b2 | e | S | G | d1 | f2 | f3 | f4 | c1 | c3 | c4 | c5 | c6 | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-220Т | 50 | 57 | 52 | 29 | 55 | — | 6 | 14 | G¼ или M12×1,5 | — | — | — | — | — | — | — | — | — | 0,09 | 0,13 | 35 |
| ТМ-220ТС тип 1 | 35 | 83 | 32 | 71 | 14 | 0,11 | 0,15 | ||||||||||||||
| ТМ-320Т | 63 | 68 | 62 | 30 | 52 | — | — | — | — | — | 0,11 | 0,18 | 60 | ||||||||
| ТМ-320Т Байонет | 70 | 60 | 55 | 11 | 0,15 | 0,22 | |||||||||||||||
| ТМ-320ТКТ | 68 | 62 | 52 | 6 | 4,5 | 85 | 75 | 78 | 0,14 | 0,21 | |||||||||||
| ТМ-320ТКТ Байонет | 70 | 60 | 55 | 11 | 0,18 | 0,25 | |||||||||||||||
| ТМ-320ТКП | 68 | 62 | 52 | 25 | 6 | 0,14 | 0,21 | ||||||||||||||
| ТМ-320ТС тип 1 | — | — | — | — | — | 35 | 83 | 32 | 71 | 14 | 0,13 | 0,20 | |||||||||
| ТМ-320ТС тип 2 | 15 | 86 | 15 | 72 | — | 0,15 | 0,22 |
Основные размеры (мм), вес (кг), объём (мл)
| Тип | Ø | D1 | D2 | b | b1 | b2 | k1 | e | S | G | d1 | f1 | f2 | f3 | f4 | c1 | c2 | c3 | c4 | c5 | Вес |
Вес с зап-ем |
Объем зап-мой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-520Т | 100 | 111 | 99 | 45 | 84 | — | — | 16 | 22 | G½ или M20×1,5 | — | — | — | — | — | — | — | — | — | — | 0,51 | 0,82 | 260 |
| ТМ-520ТКП | 23 | 5,5 | 132 | 116 | 0,56 | 0,87 | |||||||||||||||||
| ТМ-520ТКТ | — | 7 | 3 | 121 | 0,59 | 0,90 | |||||||||||||||||
| ТМ-520ТЭ | 40 | 74 | 29 | — | — | — | — | — | 0,39 | 0,70 | |||||||||||||
| ТМ-520ТЭКП | 23 | 5,5 | 132 | 116 | 0,44 | 0,75 | |||||||||||||||||
| ТМ-520ТЭКТ | — | 7 | 3 | 121 | 0,46 | 0,77 | |||||||||||||||||
| ТМ-520ТЭС | — | — | — | — | — | 30 | 38 | 128 | 26 | 50 | |||||||||||||
| ТМ-620ТЭ | 160 | 161 | 158 | 51 | 88 | — | 27 | 17 | — | — | — | — | — | — | 0,79 | 1,62 | 660 | ||||||
| ТМ-620ТЭКТ | 5,5 | 4 | 180 | 166 | 171 | 0,89 | 1,72 | ||||||||||||||||
| ТМ-620ТЭС | 7 | — | — | — | — | 30 | 39 | 165 | 28 | 105 | 0,93 | 1,76 |

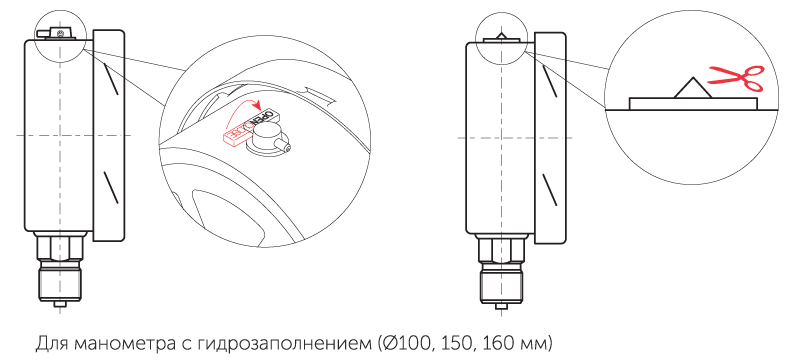

После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки)
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

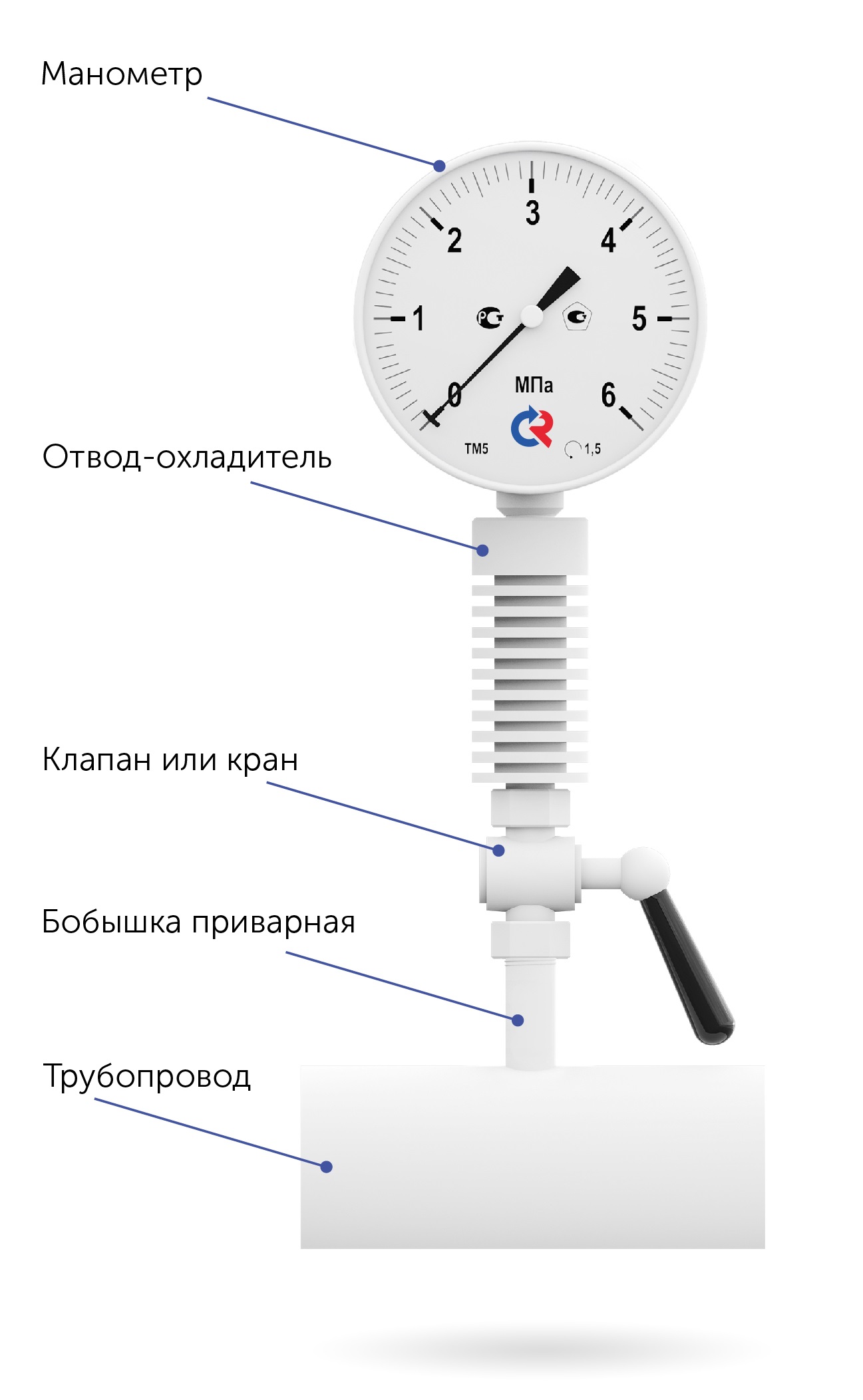

При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.

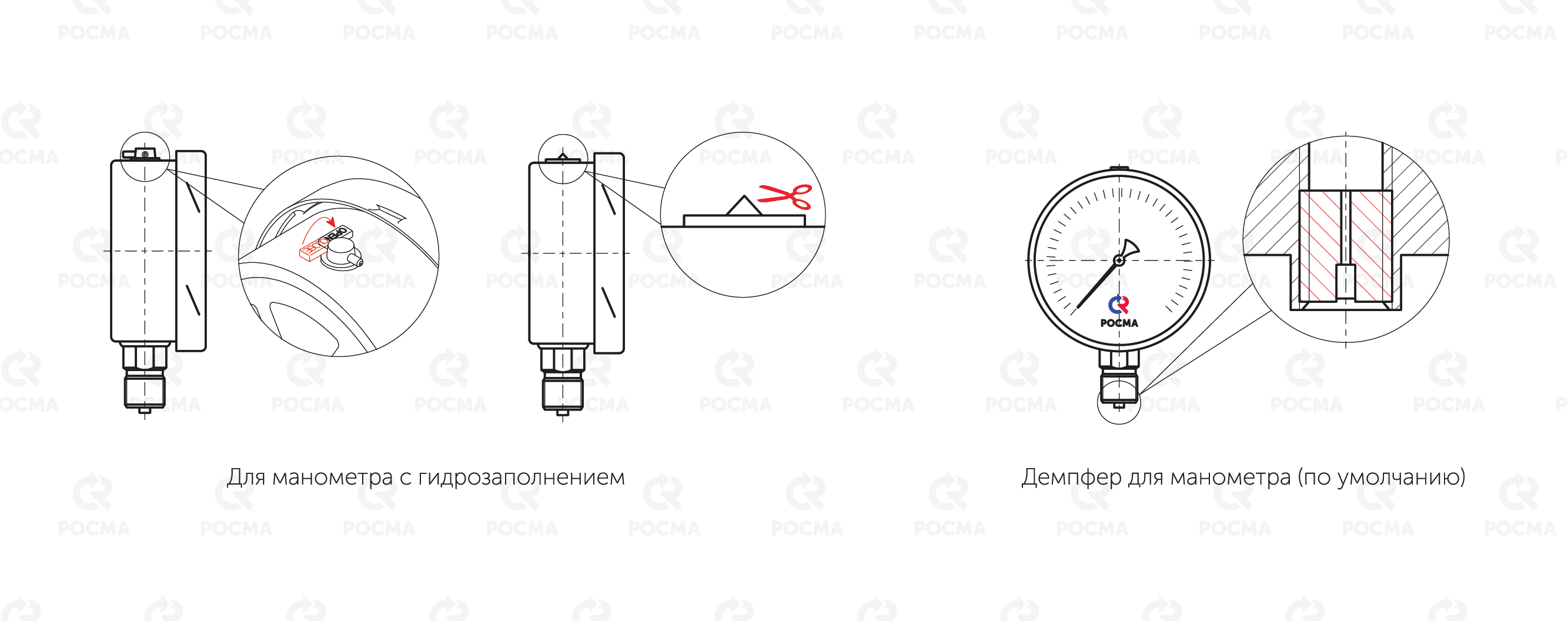

Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство ДУ с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

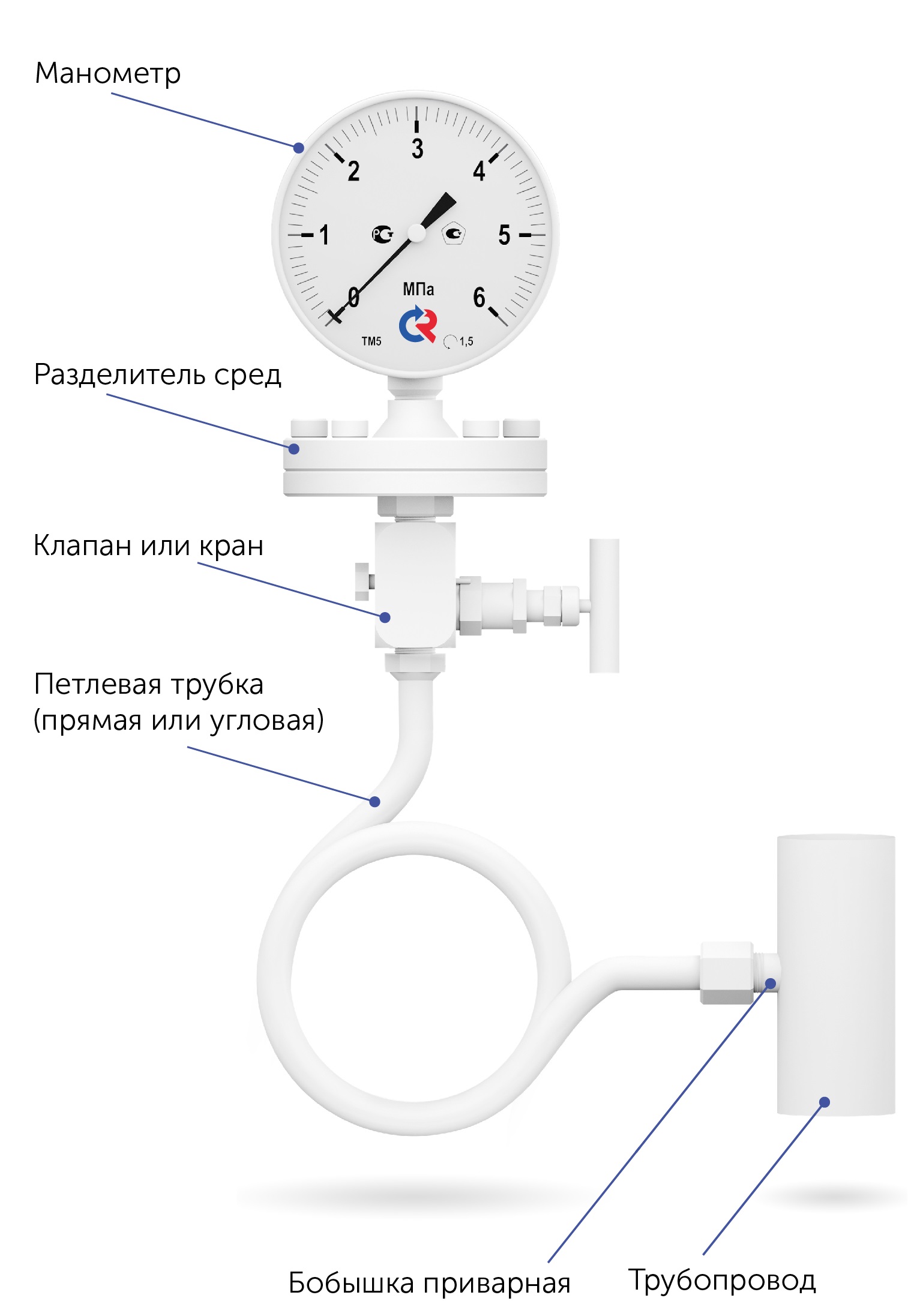

Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
При монтаже манометров в щитах, панелях, стенах или прочих поверхностях рекомендуется использовать фланцы и скобы.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
После монтажа необходимо открыть клапан на пробке прибора (положение OPEN) или проколоть/срезать специальный выступ (в зависимости от типа пробки).
