Манометры железнодорожные
от 2 780 ₽
Диаметр корпуса, мм: 100
Класс точности: 1,0* / 1,5; * — под заказ для ТМж, ТМВж
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+70; измеряемая среда: −50…+150
Корпус: IP54, нержавеющая сталь 08Х18Н10
Кольцо: нержавеющая сталь 08Х18Н10, байонетное
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне или шкала белая на черном фоне
Стекло: минеральное
Штуцер: медный сплав
Присоединение: радиальное — ТМж, ТМВж; эксцентрическое — ТМж, ТМВж, ТМ2ж
Резьба присоединения: ТМж ТМВж - G½** / M20×1,5; ТМ2ж - G¼** / M12×1,5; ** - под заказ
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1 по ГОСТ 15150
Техническая документация: ТУ 26.51.52-001-4629003-2021 ГОСТ 2405–88
Диаметр корпуса, мм: 100
Класс точности: 1,0* / 1,5; * — под заказ для ТМж, ТМВж
Рабочие диапазоны: постоянная нагрузка: ¾ шкалы; переменная нагрузка: ⅔ шкалы; кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C: окружающая среда: −60…+70; измеряемая среда: −50…+150
Корпус: IP54, нержавеющая сталь 08Х18Н10
Кольцо: нержавеющая сталь 08Х18Н10, байонетное
Чувствительный элемент: медный сплав
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне или шкала белая на черном фоне
Стекло: минеральное
Штуцер: медный сплав
Присоединение: радиальное — ТМж, ТМВж; эксцентрическое — ТМж, ТМВж, ТМ2ж
Резьба присоединения: ТМж ТМВж - G½** / M20×1,5; ТМ2ж - G¼** / M12×1,5; ** - под заказ
Межповерочный интервал: 2 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1 по ГОСТ 15150
Техническая документация: ТУ 26.51.52-001-4629003-2021 ГОСТ 2405–88
Описание
Документация
Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20
Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Особенность железнодорожных манометров — высокая устойчивость к вибрациям. Манометры сертифицированы и соответствуют всем требованиям для обеспечения безопасной эксплуатации на транспортных средствах.
Область применения: обслуживание железнодорожного транспорта, машиностроение
| ТМж | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 |
| ТМВж | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ТМ2ж | 0…0,6 / 1 / 1,6 |
Манометры ТМж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМж-520 | 100 | 1,0* / 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное с передним / задним фланцем | 2780 |
| 0…16 | 2845 | |||||
| 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | эксцентрическое с передним / задним фланцем | 3035 | ||||
| 0…16 | 3090 |
Мановакуумметры ТМВж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМВж-520 | 100 | 1,0* / 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное с передним /задним фланцем | 2780 |
| эксцентрическое с передним / задним фланцем | 3035 |
Манометры ТМ2ж серии 20
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
| ТМ2ж-520 | 100 | 1,5 | 0…0,6 / 1 / 1,6 | М12×1,5 | эксцентрическое с задним фланцем | 5165 |
* — +10% к стоимости прибора

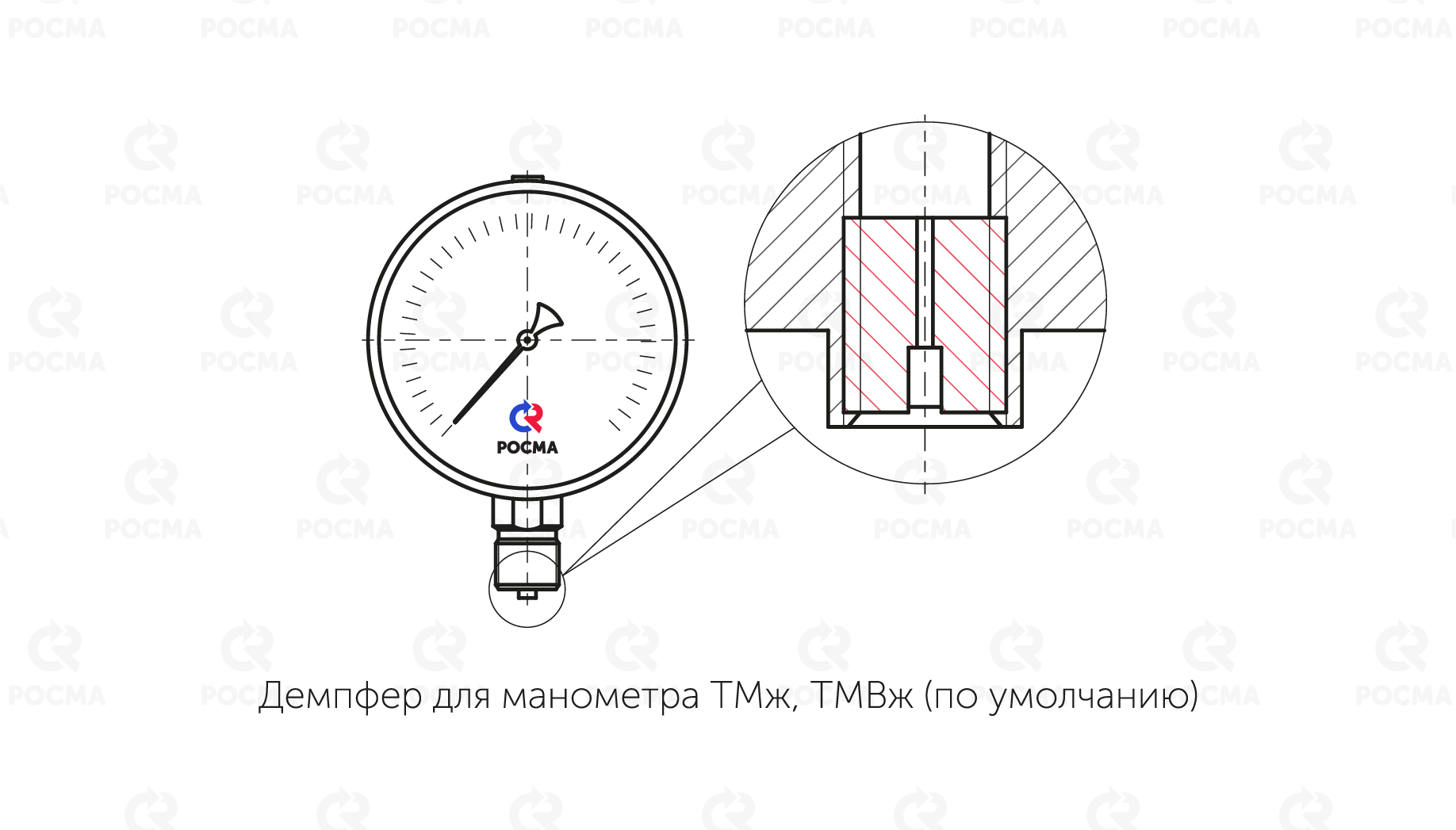

ЧЕРТЕЖИ

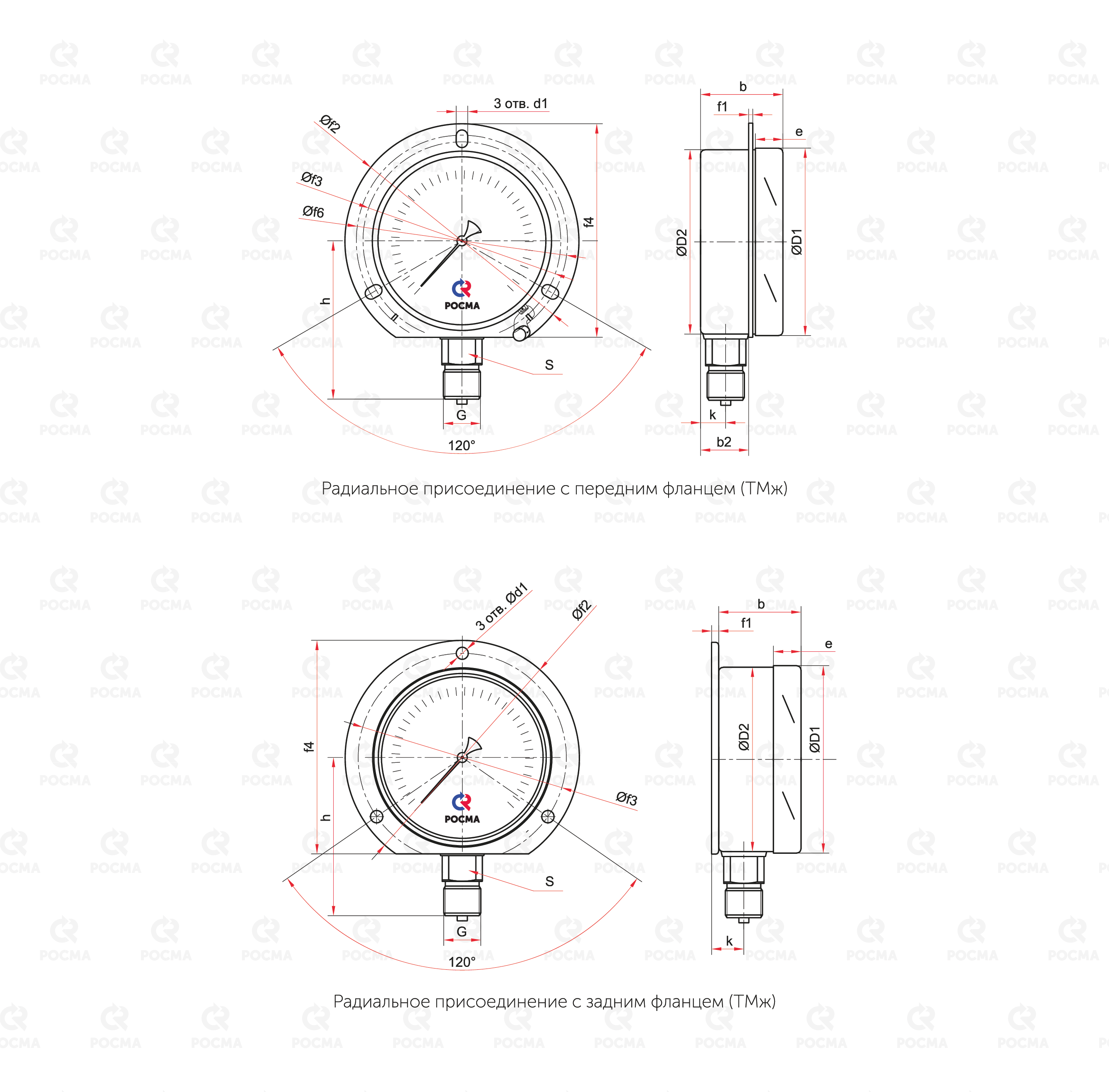

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b2 | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520РКП | 100 | 101 | 100 | 50 | 29 | 16 | 84 | 17 | 22 | M20×1,5 | 5 | 1 | 128 | 110,5 | 116 | 117,5 | 0,53 |
| ТМж-520РКТ | — |

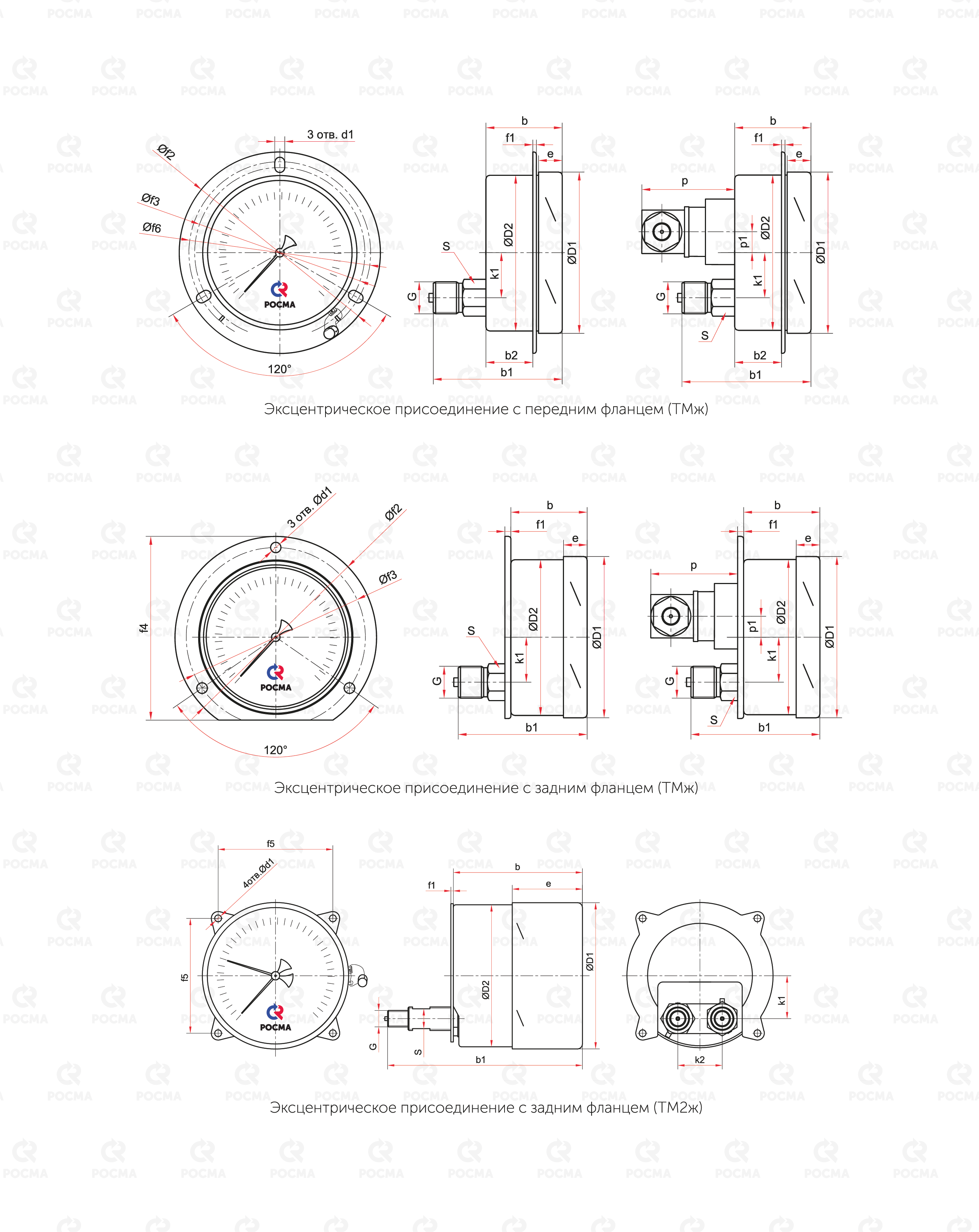

Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | b2 | e | k1 | k2 | S | G | d1 | f1 | f2 | f3 | f4 | f5 | f6 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМж-520ТЭКП | 100 | 101 | 100 | 50 | 82 | 29 | 16 | 28 | — | 22 | M20×1,5 | 5,5 | 2 | 130 | 111 | — | — | 116 | 0,53 |
| ТМж-520ТЭКТ | — | 5 | 1 | 128 | 110,5 | 116 | 117,5 | ||||||||||||
| ТМ2ж-520ТЭКТ | 71 | 106 | 35 | 30 | 30 | 12 | M12×1,5 | 5,5 | — | — | — | 80 | — | 0,61 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Манометры оснащены фланцами для монтажа в щитах, пультах управления, или других поверхностях технологических объектов. Монтаж (демонтаж) прибора должен производиться при отсутствии давления в системе. Присоединение к источнику давления осуществляется с применением гаечного ключа и накидных гаек.
ЗАПРЕЩАЕТСЯ устанавливать или демонтировать прибор, прикладывая усилие к его корпусу. Шкала манометра должна находиться в нормальном (вертикальном) рабочем положении с возможным допустимым углом наклона 75° в сторону от наблюдателя. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать абразивы для очистки стекол всех манометров, а также растворители для стекол ТМж и ТМВж.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка (ТМЖ, ТМВж) или обе стрелки (ТМ2ж) должны находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
