Мембранные малогабаритные разделители сред, штуцерное присоединение
от 4 760 ₽
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Материал корпуса: нержавеющая сталь 08Х17Н13М2
Мембрана: нержавеющая сталь 08Х17Н13М2
Диаметр проходного отверстия, мм: 3
Резьба присоединения: к средству измерений - внутренняя M12×1,5 или G¼; к процессу - наружная M12×1,5 или G¼
Заливное отверстие: есть
Разделительная жидкость: масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1); ПМС-20 (ГОСТ 13032-77)
Объем, вытесняемый под действием максимального давления, мл: 3,5
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РД, РПД-И * - кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25 )
Техническая документация: ТУ 4212-004-4719015564-2013
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Материал корпуса: нержавеющая сталь 08Х17Н13М2
Мембрана: нержавеющая сталь 08Х17Н13М2
Диаметр проходного отверстия, мм: 3
Резьба присоединения: к средству измерений - внутренняя M12×1,5 или G¼; к процессу - наружная M12×1,5 или G¼
Заливное отверстие: есть
Разделительная жидкость: масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1); ПМС-20 (ГОСТ 13032-77)
Объем, вытесняемый под действием максимального давления, мл: 3,5
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РД, РПД-И * - кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25 )
Техническая документация: ТУ 4212-004-4719015564-2013
Описание
Документация
Тип РМ (штуцерное присоединение для резьб М12×1,5 и G¼). Мембранные малогабаритные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа:
Низкие давления
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 |
| ТМВ | −0,1…0,15 / 0,3 |
| РД | −0,05…0,3 / −0,07…0,6 |
| РПД-И* | 0…0,1 / 0,16 / 0,25 / 0,4 |
Средние давления
| ТМ | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| РД | 0,1…1 / 0,5…1,6 / 0,5…2,4 |
| РПД-И* | 0…0,6 / 1 / 1,6 / 2,5 |
При объединении РД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!
Мембранные разделители сред РМ-СВ11
| Тип | Размер, мм | Присоединение | Присоединение к средству измерений — к процессу | Цена с НДС, руб. |
|---|---|---|---|---|
| РМ-СВ11 | Ø62 | штуцерное | внутренняя М12×1,5 (G¼) — наружная М12×1,5 (G¼) | 4760 |

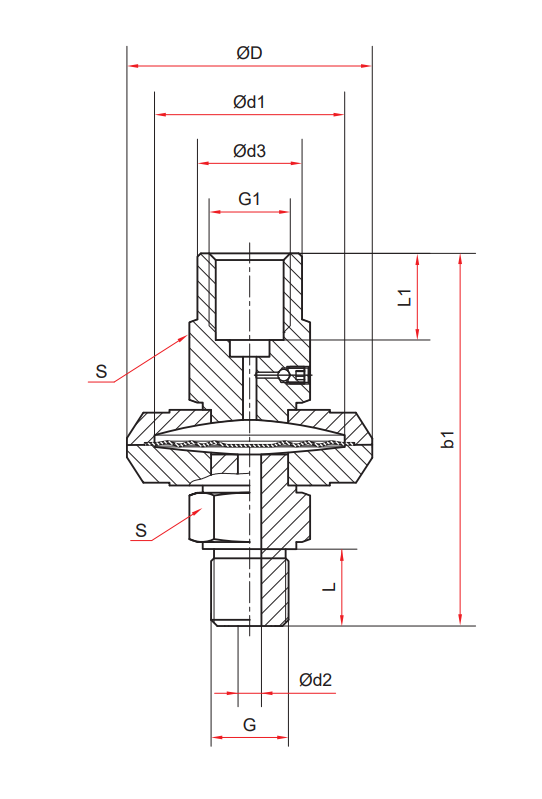

ЧЕРТЕЖИ
Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | d3 | G | G1 | b1 | L | L1 | S | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-СВ11 | 62 | 52 | 3 | 18 | M12×1,5 или G¼ |
M12×1,5 или G¼ |
64 | 13 | 13 | 19 | 0,33 | 4,2 | 3,5 |
