Мембранные разделители сред, фланцевое присоединение с молочной гайкой
от 6 755 ₽
Диапазон рабочих давлений, МПа: от -0,1 до 4
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Верхний фланец и накидная гайка: нержавеющая сталь 08Х17Н13М2; возможны другие металлы
Мембрана: нержавеющая сталь 08Х17Н13М2; тантал, монель, хастеллой
Номинальный диаметр DN, мм по DIN 11851: 25 / 32 / 40 / 50
Резьба присоединения: к средству измерений - внутренняя M20×1,5 или G½ ; * — под заказ другие резьбы
Заливное отверстие: есть
Разделительная жидкость: масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1); ПМС-20 (ГОСТ13032-77)
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-С-И, ЦМ-С-ИВ, РПД-И**, РПД-ИВ**) ** - кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
Техническая документация: ТУ 4212-004-4719015564-2013
Ответная часть*: под приварку, нержавеющая сталь 08Х17Н13М2; в комплекте силиконовая прокладка. *заказывается отдельно
Диапазон рабочих давлений, МПа: от -0,1 до 4
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Верхний фланец и накидная гайка: нержавеющая сталь 08Х17Н13М2; возможны другие металлы
Мембрана: нержавеющая сталь 08Х17Н13М2; тантал, монель, хастеллой
Номинальный диаметр DN, мм по DIN 11851: 25 / 32 / 40 / 50
Резьба присоединения: к средству измерений - внутренняя M20×1,5 или G½ ; * — под заказ другие резьбы
Заливное отверстие: есть
Разделительная жидкость: масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1); ПМС-20 (ГОСТ13032-77)
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-С-И, ЦМ-С-ИВ, РПД-И**, РПД-ИВ**) ** - кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
Техническая документация: ТУ 4212-004-4719015564-2013
Ответная часть*: под приварку, нержавеющая сталь 08Х17Н13М2; в комплекте силиконовая прокладка. *заказывается отдельно
Описание
Документация
Тип РМ (присоединение с накидной (молочной) гайкой). Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: пищевая и фармацевтическая промышленность.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Мембранные разделители сред РМ-М31
| Тип | Размер мембраны DN, мм | Присоединение | Присоединение к средству измерений – к процессу | Цена с НДС, руб. |
|---|---|---|---|---|
| РМ-M31 | DN25 | накидная гайка | внутренняя М20×1,5 (G½) — накидная гайка | 6755 |
| DN32 | 7130 | |||
| DN40 | 7365 | |||
| DN50 | 7775 |
Ответная часть для разделителя РМ-М31
| Модель | Размер мембраны DN, мм | Присоединение к средству измерений – к процессу | Цена с НДС, руб. |
|---|---|---|---|
| Ответная часть для РМ-М31 | DN25 | под приварку | 2560 |
| DN32 | 2675 | ||
| DN40 | 2865 | ||
| DN50 | 3650 |
ЧЕРТЕЖИ

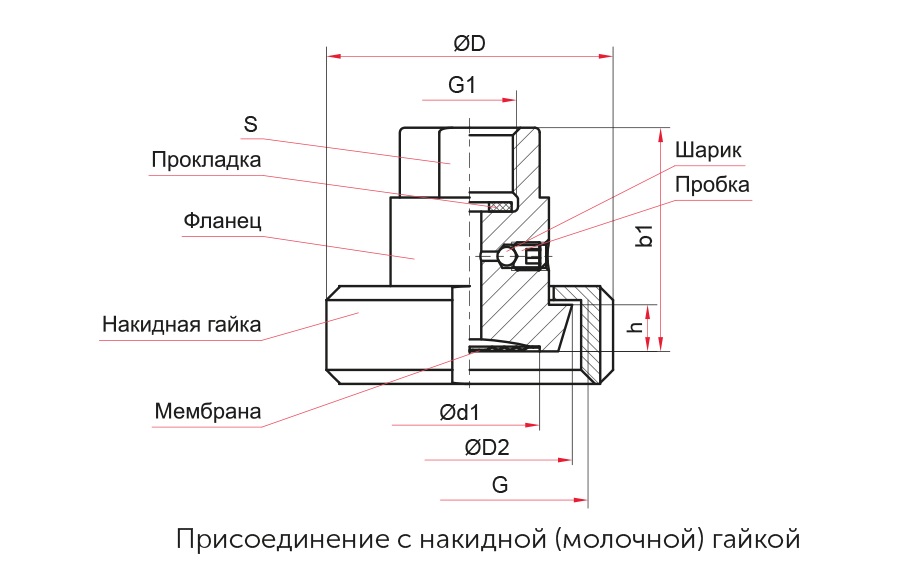

Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | Для труб* | D | D2 | d1 | b1 | G (DIN405) | G1 | S | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
h | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-M31-DN25 | 29×1,5 | 62 | 44 | 30 | 44 | Rd 52×1,6″ | M20×1,5 или G½ | 30 | 6,5 | 3,0 | 10 | 0,45 |
| РМ-M31-DN32 | 35×1,5 | 70 | 49,8 | 35 | Rd 58×1,6″ | 6,7 | 3,2 | 0,55 | ||||
| РМ-M31-DN40 | 41×1,5 | 78 | 56,5 | Rd 65×1,6″ | 7,0 | 3,5 | 0,65 | |||||
| РМ-M31-DN50 | 53×1,5 | 92 | 68,5 | 42 | 45 | Rd 78×1,6″ | 7,4 | 3,9 | 11 | 0,70 |
* — наружный Ø × толщину стенки

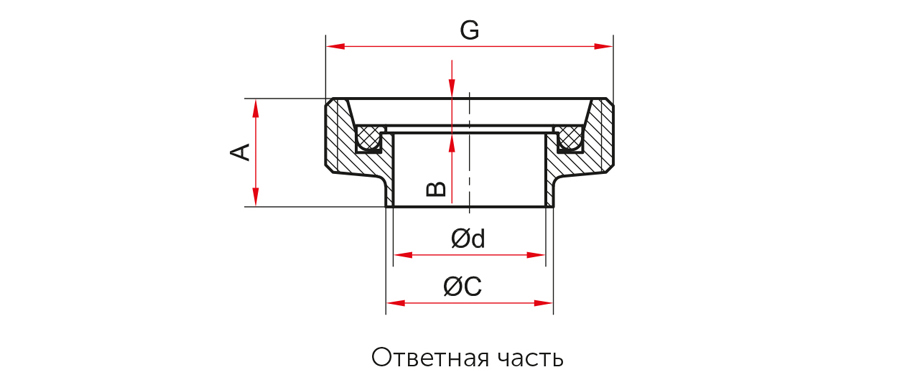

Основные размеры (мм), вес (кг)
| Модель | C | d | A | B | G (DIN405) | Вес |
|---|---|---|---|---|---|---|
| ОЧ для РМ − М31 − DN25 | 28 | 25 | 22 | 7 | Rd 52×1,6″ | 0,11 |
| ОЧ для РМ − М31 − DN32 | 34 | 31 | Rd 58×1,6″ | 0,13 | ||
| ОЧ для РМ − М31 − DN40 | 40 | 37 | Rd 65×1,6″ | 0,16 | ||
| ОЧ для РМ − М31 − DN50 | 52 | 49 | Rd 78×1,6″ | 0,21 |
ОБЪЕДИНЕНИЕ С ПРИБОРАМИ:
Объединение с ТМ
| РМ | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
| М31-DN25 | — | — | — | — | + | + | + | + |
| М31-DN32 | — | — | — | + | + | + | + | + |
| М31-DN40 | — | — | + | + | + | + | + | + |
| М31-DN50 | + | + | + | + | + | + | + | + |
Объединение с ТМВ
| РМ | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
| М31-DN25 | — | — | — | — | + | + |
| М31-DN32 | — | — | + | + | + | + |
| М31-DN40 | — | + | + | + | + | + |
| М31-DN50 | + | + | + | + | + | + |
Объединение с ТМС-И
| РМ | 0,6 | 1 | 1,6 | 2,5 | 4 |
| М31-DN25 | — | + | + | + | + |
| М31-DN32 | + | + | + | + | + |
| М31-DN40 | + | + | + | + | + |
| М31-DN50 | + | + | + | + | + |
Объединение с ТМС-ИВ
| РМ | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
| М31-DN25 | — | — | — | — |
| М31-DN32 | + | + | + | + |
| М31-DN40 | + | + | + | + |
| М31-DN50 | + | + | + | + |
Объединение с ЦМ-И и ЦМ-С-И
| РМ | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
| М31-DN25 | + | + | + | + | + | + | + | + | + |
| М31-DN32 | + | + | + | + | + | + | + | + | + |
| М31-DN40 | + | + | + | + | + | + | + | + | + |
| М31-DN50 | + | + | + | + | + | + | + | + | + |
Объединение с ЦМ-С-ИВ
| РМ | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
| М31-DN25 | — | — | — | — | — | — |
| М31-DN32 | — | — | — | — | + | + |
| М31-DN40 | — | — | — | — | + | + |
| М31-DN50 | — | — | + | + | + | + |
Объединение с РД-2Р*
| РМ | -0,05…0,3 | -0,07…0,6 | -0,02…0,8 | 0,1…1 | 0,5…1,6 | 0,5…2,4 | 0,5…3 |
| М31-DN25 | — | — | — | — | + | + | + |
| М31-DN32 | — | — | + | + | + | + | + |
| М31-DN40 | + | + | + | + | + | + | + |
| М31-DN50 | + | + | + | + | + | + | + |
Объединение с РДД-2Р*
| РМ | 0,05…0,2 | 0,05…0,4 | 0,1…0,6 |
| М31-DN25 | — | — | — |
| М31-DN32 | — | — | — |
| М31-DN40 | — | + | + |
| М31-DN50 | + | + | + |
Объединение с РПД-И (кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25)
| РМ | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
| М31-DN25 | — | — | — | — | + | + | + | + | + |
| М31-DN32 | + | + | + | + | + | + | + | + | + |
| М31-DN40 | + | + | + | + | + | + | + | + | + |
| М31-DN50 | + | + | + | + | + | + | + | + | + |
Объединение с РПД-ИВ (кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25)
| РМ | -0,1…0,1 | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
| М31-DN25 | — | + | + | + | + | + | + |
| М31-DN32 | + | + | + | + | + | + | + |
| М31-DN40 | + | + | + | + | + | + | + |
| М31-DN50 | + | + | + | + | + | + | + |
* — возможно прямое соединение через 1 или 2 капиллярные трубки
Объединение:
«+» — возможно,
«–» — невозможно
