Мембранные разделители сред, фланцевое присоединение
от 6 140 ₽
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Фланец: нержавеющая сталь 08Х17Н13М2; возможны другие металлы
Мембрана: нержавеющая сталь 08Х17Н13М2; фторопластовое покрытие, тантал, монель, хастеллой
Резьба присоединения: внутренняя M20×1,5
Заливное отверстие: есть
Разделительная жидкость: ПМС–20 (ГОСТ13032–77)
Объем, вытесняемый под действием максимального давления, мл: РМ-С21, РМ-С21м — 2,5; РМ-В21 — 1,0
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже; в сборе с соединительным рукавом и средствами измерений; в сборе с реле давления РД или РДД напрямую или через капиллярную трубку
Техническая документация: ТУ 4212-004-4719015564-2013
Ответная часть: под приварку, нержавеющая сталь 08Х17Н13М2; в комплекте фторопластовая прокладка
Промывочное кольцо: нержавеющая сталь 08Х17Н13М2; в комплекте 2 заглушки, 2 уплотнительных фторопластовых кольца
Комплект болтов для крепления: нержавеющая сталь 08Х18Н10; резьба для РМ-С21 - М16×120; резьба для РМ-С21м - М12×100; в комплекте 4 болта для крепления промывочного кольца
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Фланец: нержавеющая сталь 08Х17Н13М2; возможны другие металлы
Мембрана: нержавеющая сталь 08Х17Н13М2; фторопластовое покрытие, тантал, монель, хастеллой
Резьба присоединения: внутренняя M20×1,5
Заливное отверстие: есть
Разделительная жидкость: ПМС–20 (ГОСТ13032–77)
Объем, вытесняемый под действием максимального давления, мл: РМ-С21, РМ-С21м — 2,5; РМ-В21 — 1,0
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже; в сборе с соединительным рукавом и средствами измерений; в сборе с реле давления РД или РДД напрямую или через капиллярную трубку
Техническая документация: ТУ 4212-004-4719015564-2013
Ответная часть: под приварку, нержавеющая сталь 08Х17Н13М2; в комплекте фторопластовая прокладка
Промывочное кольцо: нержавеющая сталь 08Х17Н13М2; в комплекте 2 заглушки, 2 уплотнительных фторопластовых кольца
Комплект болтов для крепления: нержавеющая сталь 08Х18Н10; резьба для РМ-С21 - М16×120; резьба для РМ-С21м - М12×100; в комплекте 4 болта для крепления промывочного кольца
Описание
Документация
Тип РМ (фланцевое присоединение). Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа:
Средние и низкие давления, РМ-С21
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ТМС-И | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМС-ИВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| ЦМ-И | 0…0,6 / 1 / 1,6 / 2,5 |
| ЦМ-ИВ | −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ЦМ-С-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
| ЦМ-С-ИВ | −0,1…0,9 / 1,5 / 2,4 |
| РПД-И* | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
| РПД-ИВ* | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| РД** | −0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 / 3 |
| РДД** | 0,05…0,2 / 0,4; 0,1…0,6 |
Средние давления, РМ-С21м
| ТМ | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| ТМС-И | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМС-ИВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| ЦМ-И | 0…0,6 / 1 / 1,6 / 2,5 |
| ЦМ-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ЦМ-С-И | 0…0,1 / 0,6 / 1 / 1,6 / 2,5 |
| ЦМ-С-ИВ | −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| РПД-И* | 0…0,6 / 1 / 1,6 / 2,5 |
| РПД-ИВ* | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| РД** | −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 / 3 |
| РДД** | 0,1…0,6 |
Высокие давления, РМ-В21
| ТМ | 0…4 / 6 / 10 / 16 |
| ТМС-И | 0…4 / 6 / 10 |
| ЦМ-И | 0…4 / 6 / 10 / 16 |
| ЦМ-С-И | 0…4 / 6 / 10 / 16 |
| РПД-И* | 0…4 / 6 / 10 / 16 |
* — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
** — возможно прямое соединение через 1 или 2 капиллярные трубки
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!
Мембранные разделители сред РМ-С21 и РМ-В21
| Тип | Размер, мм | Присоединение | Присоединение к средству измерений – к процессу | Цена с НДС, руб. |
|---|---|---|---|---|
| РМ-С21 | Ø150 | фланцевое | внутренняя М20×1,5 — фланец | 8465 |
| РМ-С21м | Ø115 | 7120 | ||
| РМ-В21 | Ø105 | 6140 |
Ответная часть для разделителей РМ-С21 и РМ-С21м
| Модель | Размер, мм | Присоединение к средству измерения — к процессу | Цена с НДС, руб. |
|---|---|---|---|
| Ответная часть для РМ-С21 | Ø150 | под приварку | 6090 |
| Ответная часть для РМ-С21м | Ø115 | 3855 |
Промывочное кольцо для разделителей РМ-С21 и РМ-С21м
| Модель | Размер, мм | Цена с НДС, руб. |
|---|---|---|
| Промывочное кольцо для РМ-С21 | Ø88 | 4760 |
| Промывочное кольцо для РМ-С21м | Ø68 | 3980 |
Комплект болтов для крепления промывочного кольца к разделителям РМ-С21 и РМ-С21м
| Модель | Размер, мм | Цена с НДС, руб. |
|---|---|---|
| Комплект болтов для крепления ПК к РМ-С21 | Ø88 | 985 |
| Комплект болтов для крепления ПК к РМ-С21м | Ø68 | 650 |

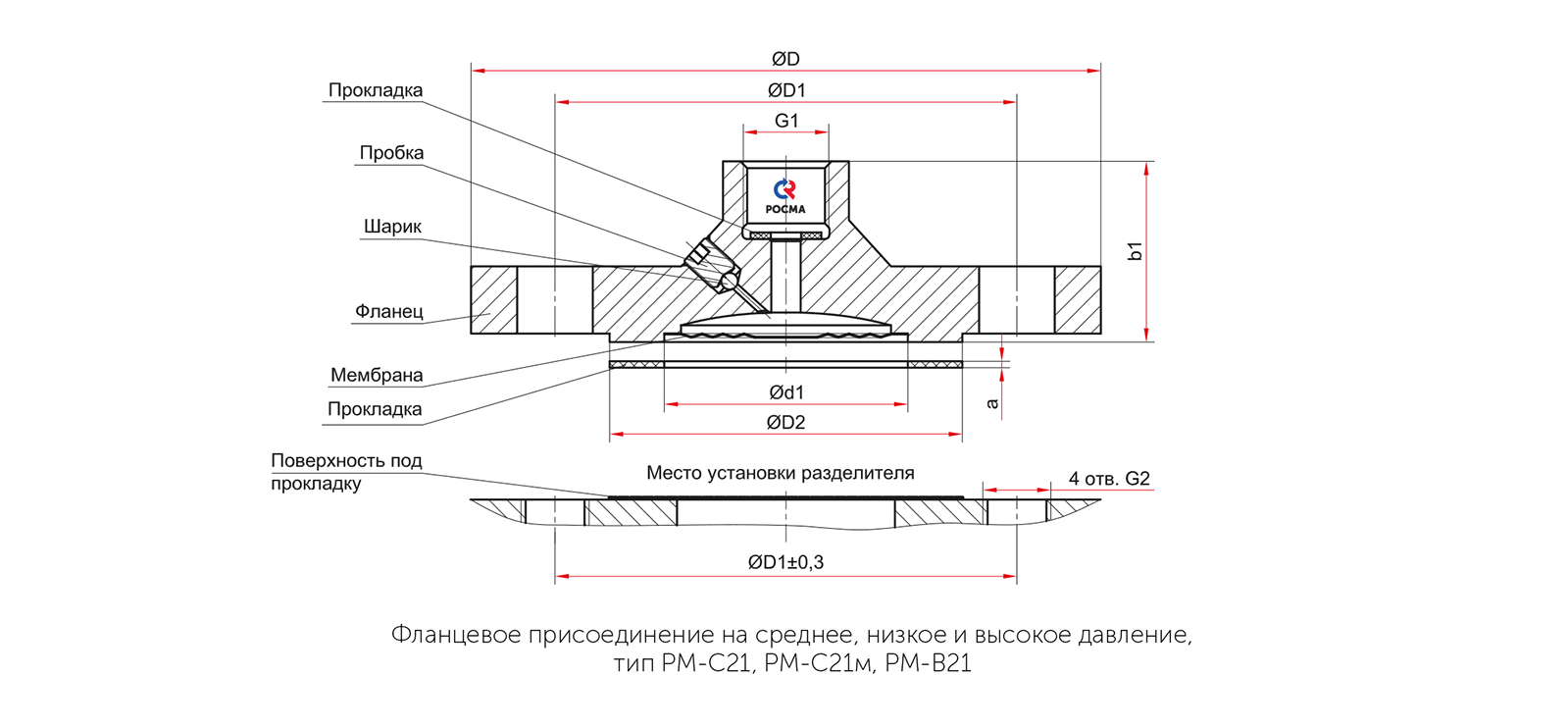

ЧЕРТЕЖИ
Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | D1 | D2 | d1 | G1 | G2 | b1 | a | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-С21 | 150 | 110 | 88 | 58 | M20×1,5 | М16 | 46 | 4,5 | 2,20 | 14,7 | 2,5 |
| РМ-С21м | 115 | 85 | 68 | 42 | М12 | 40 | 1,21 | 11,4 | |||
| РМ-В21 | 105 | 75 | 45 | 35 | 42 | 1 | 1,25 | 2,0 | 1,0 |

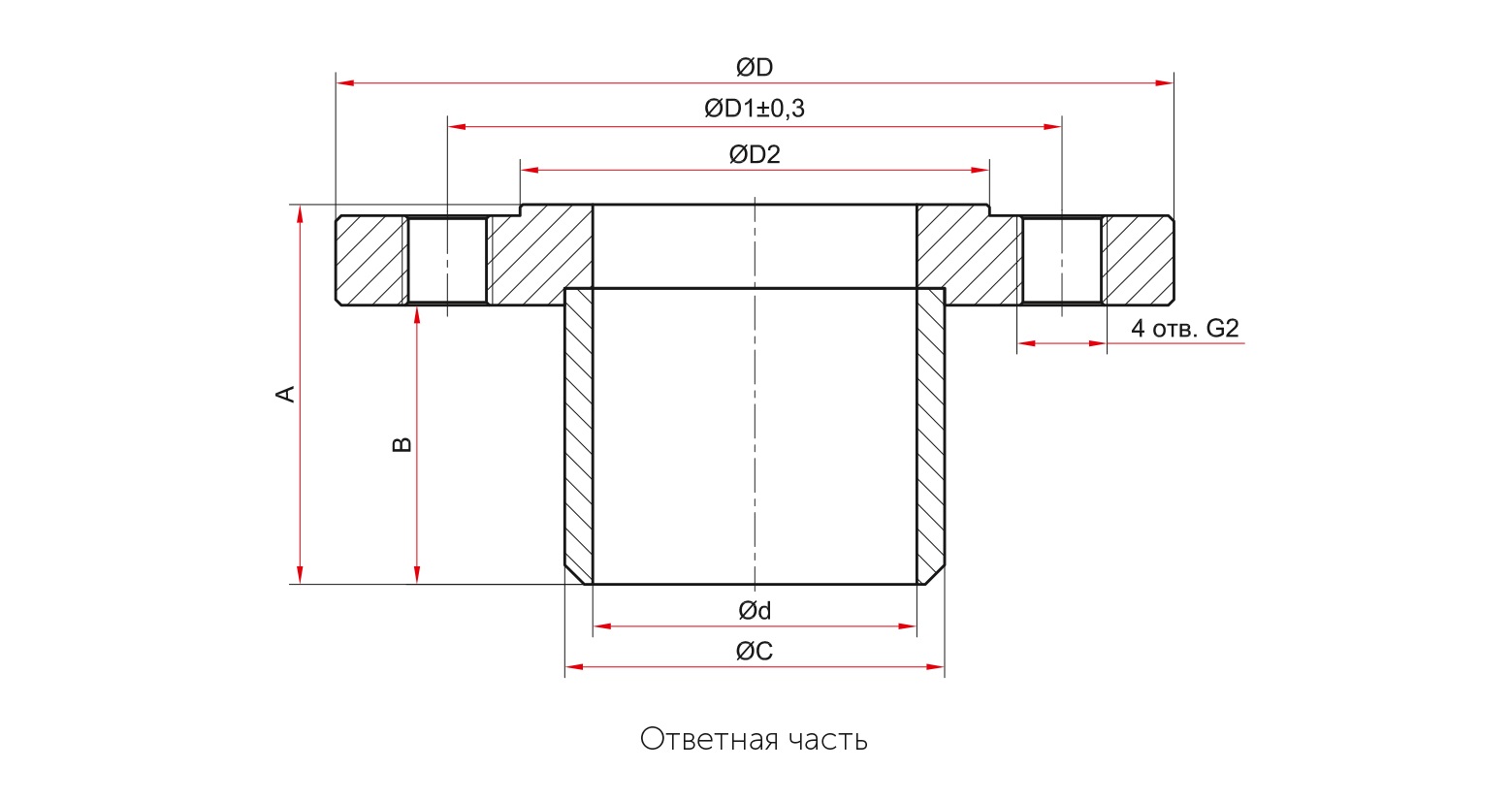

Основные размеры (мм), вес (кг)
| Модель | D | D1 | D2 | A | C | d | B | G2 | Вес |
|---|---|---|---|---|---|---|---|---|---|
| ОЧ для РМ-С21 | 150 | 110 | 88 | 68 | 68 | 58 | 50 | M16 | 2,23 |
| ОЧ для РМ-С21м | 115 | 85 | 68 | 66 | 51 | 42 | M12 | 1,21 |

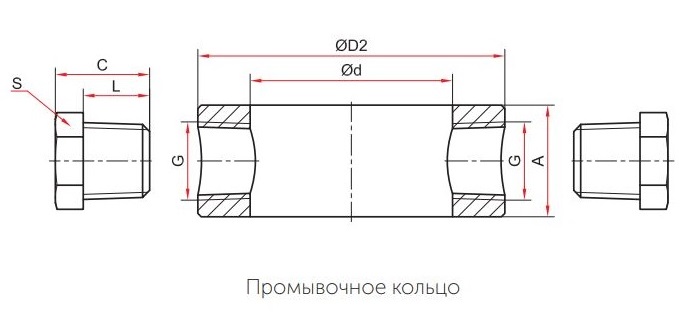

Основные размеры (мм), вес (кг)
| Модель | d | D2 | A | C | L | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| Промывочное кольцо для РМ-С21 | 58 | 88 | 32 | 27 | 19 | 24 | NPT½ | 0,96 |
| Промывочное кольцо для РМ-С21м | 42 | 68 | 25 | 19 | 13 | 14 | NPT¼ | 0,46 |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
В отличие от монтажа штуцерных разделителей, которые могут быть установлены через бобышку, переходник или любое другое резьбовое соединение, монтаж фланцевых разделителей требует более серьезной подготовки места установки. Оно должно соответствовать представленным чертежам. Поверхность под прокладку должна быть гладкой, без выступов, заусенцев и режущих кромок.
Для облегчения монтажа фланцевых разделителей РМ-С21 и РМ-С21м применяются ответные части (чертежи), которые привариваются к месту отбора давления, а уже на фланец ответной части крепится сам разделитель сред.
При использовании РМ на вязких или загрязненных средах мембрану разделителя и участок перед ней необходимо периодически очищать. Для этой цели служат промывочные кольца (чертежи), с двумя отверстиями друг напротив друга. В случае необходимости промывки мембраны к отверстиям подводятся импульсные линии, через которые подается вода или моющее средство. После промывки отверстия закрываются заглушками из нержавеющей стали (в комплекте).
При использовании промывочных колец монтаж РМ осуществляется следующим образом:
- Приваривается ответная часть ОЧ.
- На ответную часть ОЧ, через фторопластовую прокладку, устанавливается промывочное кольцо.
- Сверху на кольцо, через фторопластовую прокладку, устанавливается разделитель РМ, объединенный со СИ.
- Вся конструкция стягивается 4 болтами (М16х80 для РМ-С21 и М12х70 для РМ-С21м)

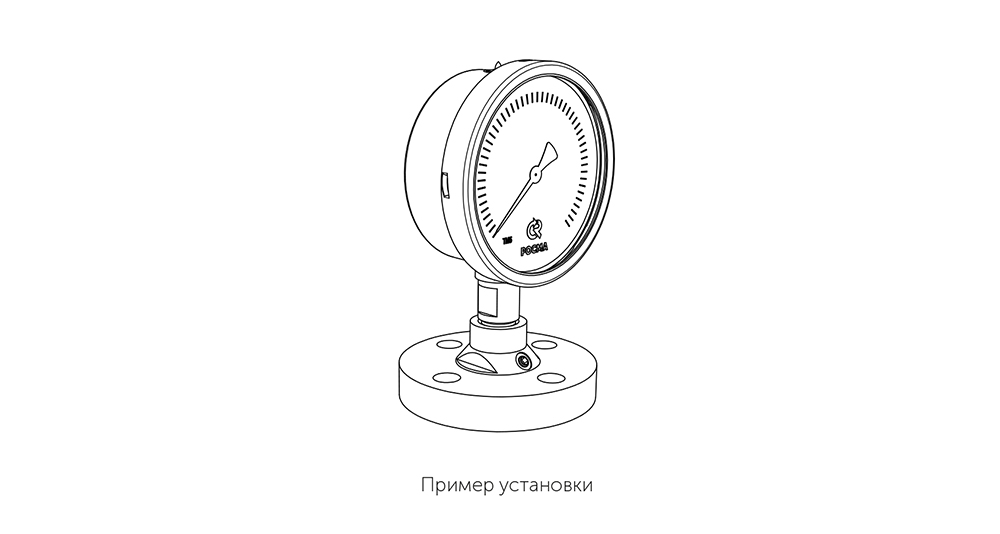

Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5 м.
