Мембранные разделители сред химически стойкие, штуцерное присоединение
от 14 210 ₽
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений, но не выше 150°C
Материал верхнего фланца: нержавеющая сталь 08Х17Н13М2 (исполнение Н/Ф); фторопласт (PTFE) (исполнение Ф/Ф)
Материал нижнего фланца: фторопласт (PTFE)
Материал мембраны: фторопласт (PTFE)
Диаметр проходного отверстия, мм: 10
Резьба присоединения: к средству измерений - внутренняя M20×1,5 или G½; к процессу - наружная М20×1,5 или G½
Заливное отверстие: исполнение Н/Ф - есть; исполнение Ф/Ф - нет
Разделительная жидкость: ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл: 2,5
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже; в сборе с соединительным рукавом
Техническая документация: ТУ 4212-004-4719015564-2013
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений, но не выше 150°C
Материал верхнего фланца: нержавеющая сталь 08Х17Н13М2 (исполнение Н/Ф); фторопласт (PTFE) (исполнение Ф/Ф)
Материал нижнего фланца: фторопласт (PTFE)
Материал мембраны: фторопласт (PTFE)
Диаметр проходного отверстия, мм: 10
Резьба присоединения: к средству измерений - внутренняя M20×1,5 или G½; к процессу - наружная М20×1,5 или G½
Заливное отверстие: исполнение Н/Ф - есть; исполнение Ф/Ф - нет
Разделительная жидкость: ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл: 2,5
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже; в сборе с соединительным рукавом
Техническая документация: ТУ 4212-004-4719015564-2013
Описание
Документация
Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа:
| РМ-Х11-Н/Ф | ТМ | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 | |
| РПД-И* | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 | |
| РПД-ИВ* | −0,1…0,15 / 0,3 / 0,5 / 0,9 | |
| РД** | −0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1 | |
| РДД** | 0,05…0,2 / 0,4; 0,1…0,6 | |
| РМ-Х11-Ф/Ф | ТМ | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| РПД-И* | 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!
Мембранные разделители сред РМ-Х11
| Тип | Размер, мм | Присоединение | Присоединение к средству измерений — к процессу | Цена с НДС, руб. |
|---|---|---|---|---|
| РМ-Х11-Н/Ф | Ø80 | штуцерное | внутренняя М20×1,5 (G½) — наружная М20×1,5 (G½) | 14210 |
| РМ-Х11-Ф/Ф |
16680 |

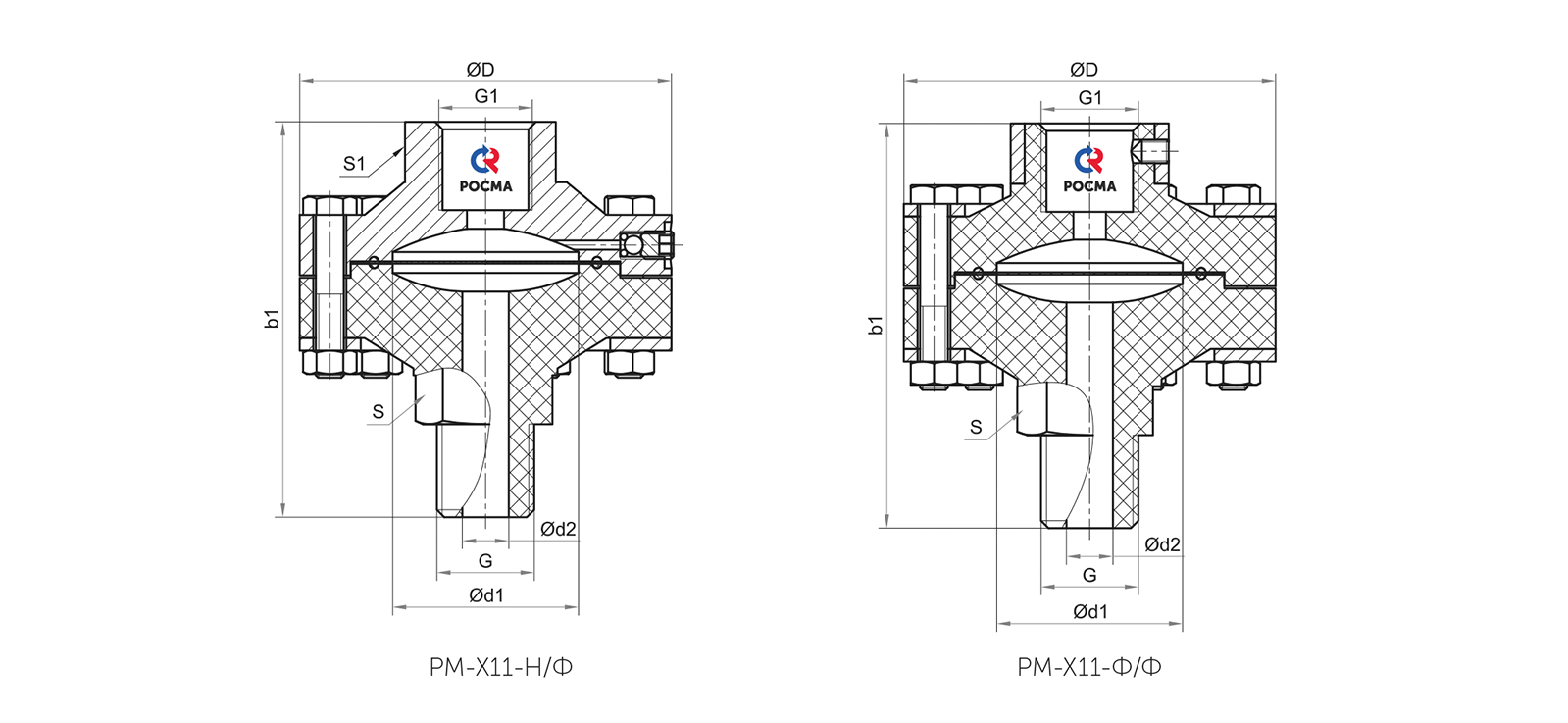

ЧЕРТЕЖИ
Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | G | G1 | b1 | S | S1 | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ-Х11-Н/Ф | 80 | 40 | 10 | M20×1,5 или G½ |
M20×1,5 или G½ |
86 | 27 | 30 | 0,85 | 5,0 | 2,5 |
| РМ-Х11-Ф/Ф | − | 0,56 |
