Мембранные разделители сред, присоединение с фронтальной (открытой) мембраной
от 5 200 ₽
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Диапазон рабочих давлений, МПа: от -0,1 до 60
Корпус: нержавеющая сталь 08Х17Н13М2
Мембрана: нержавеющая сталь 08Х17Н13М2
Резьба присоединения: к средству измерений* — внутренняя G½; к процессу — открытая мембрана G¾, G1, G3⁄2, G2 * — под заказ другие резьбы
Заливное отверстие: есть
Разделительная жидкость: 1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1). 2. ПМС-20 (ГОСТ13032-77)
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: — без средства измерений; — в сборе со средствами измерений (ТМ - кроме завальцованных, ТМС-И, ТМС-ИВ, РПД-И**, РПД-ИВ**) ** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
Техническая документация: ТУ 4212-004-4719015564-2013
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Диапазон рабочих давлений, МПа: от -0,1 до 60
Корпус: нержавеющая сталь 08Х17Н13М2
Мембрана: нержавеющая сталь 08Х17Н13М2
Резьба присоединения: к средству измерений* — внутренняя G½; к процессу — открытая мембрана G¾, G1, G3⁄2, G2 * — под заказ другие резьбы
Заливное отверстие: есть
Разделительная жидкость: 1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1). 2. ПМС-20 (ГОСТ13032-77)
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: — без средства измерений; — в сборе со средствами измерений (ТМ - кроме завальцованных, ТМС-И, ТМС-ИВ, РПД-И**, РПД-ИВ**) ** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25
Техническая документация: ТУ 4212-004-4719015564-2013
Описание
Документация
Тип РМ (присоединение с фронтальной (открытой) мембраной).
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: пищевая и фармацевтическая промышленность.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Мембранные разделители сред РМ-ФМ41
| Тип | Размер, мм | Резьба присоединения к средству измерений – к процессу | Цена с НДС, руб. |
|---|---|---|---|
| РМ-ФМ41 | Ø34 | внутренняя G½ — наружная (с фронтальной мембраной) G¾ | 5200 |
| Ø46 | внутренняя G½ — наружная (с фронтальной мембраной) G1 | 5780 | |
| Ø70 | внутренняя G½ — наружная (с фронтальной мембраной) G³⁄₂ | 7100 | |
| Ø80 | внутренняя G½ — наружная (с фронтальной мембраной) G2 | 8730 |

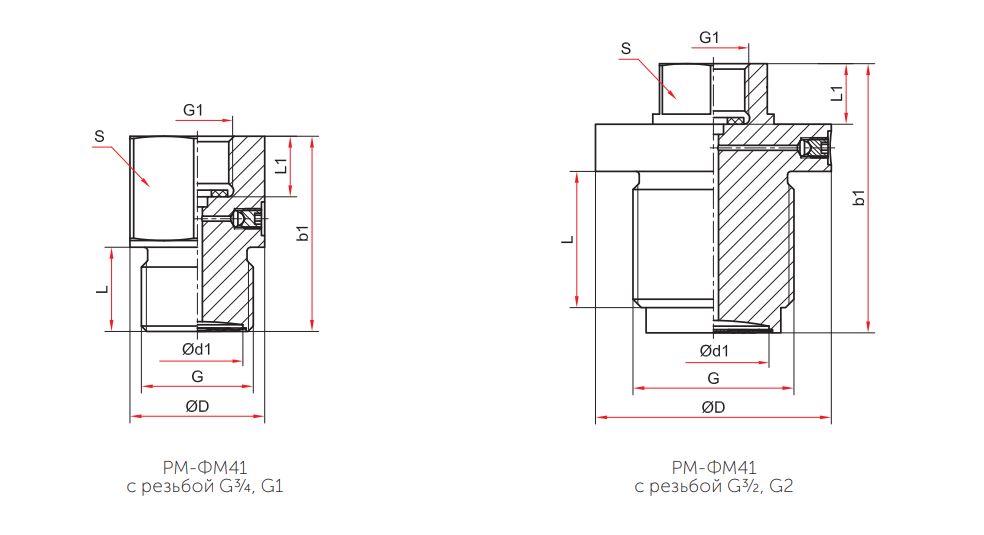

ЧЕРТЕЖИ
Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | b1 | L | L1 | G | G1 | S | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|
| РМ − ФМ41 − G½ − G¾ | 30 | 20 | 60 | 27 | 18 | G¾ | G½ | 30 | 0,25 | 4 | 2,8 |
| РМ − ФМ41 − G½ − G1 | 40 | 27 | 58 | 25 | G1 | 40 | 0,46 | 7 | 3,2 | ||
| РМ − ФМ41 − G½ − G3⁄2 | 70 | 33 | 80 | 48 | G3⁄2 | 32 | 1,10 | 10 | 5,6 | ||
| РМ − ФМ41 − G½ − G2 | 80 | 40 | 50 | 19 | G2 | 1,47 | 16 | 7,2 |
Объединение с приборами:
| Объединение с ТМ | ||||||||||||
| РМ | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 |
| G¾ | — | — | — | — | + | + | + | + | + | + | + | + |
| G1 | — | — | — | + | + | + | + | + | + | + | + | + |
| G3⁄2 | — | + | + | + | + | + | + | + | + | + | + | + |
| G2 | + | + | + | + | + | + | + | + | + | + | + | + |
| Объединение с ТМВ | ||||||
| РМ | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
| G¾ | — | — | — | — | — | — |
| G1 | — | — | — | — | — | — |
| G3⁄2 | — | — | + | + | + | + |
| G2 | — | + | + | + | + | + |
| Объединение с ТМС-И | |||||||
| РМ | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 |
| G¾ | — | — | — | — | — | — | — |
| G1 | — | — | — | + | + | + | + |
| G3⁄2 | — | + | + | + | + | + | + |
| G2 | + | + | + | + | + | + | + |
| Объединение с ТМС-ИВ | ||||
| РМ | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
| G¾ | — | — | — | — |
| G1 | — | — | — | + |
| G3⁄2 | — | + | + | + |
| G2 | + | + | + | + |
| Объединение с РПД-И (кроме РПД с классом точности 0,25) | ||||||||||||
| РМ | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 |
| G¾ | — | — | — | — | + | + | + | + | + | + | + | + |
| G1 | — | — | — | + | + | + | + | + | + | + | + | + |
| G3⁄2 | — | + | + | + | + | + | + | + | + | + | + | + |
| G2 | + | + | + | + | + | + | + | + | + | + | + | + |
| Объединение с РПД-ИВ (кроме РПД с классом точности 0,25) | |||||
| РМ | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
| G¾ | — | — | — | — | + |
| G1 | — | — | — | + | + |
| G3⁄2 | — | + | + | + | + |
| G2 | + | + | + | + | + |
Объединение:
«+» — возможно,
«–» — невозможно
