Мембранные разделители сред, штуцерное присоединение
от 5 930 ₽
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Материал корпуса: нержавеющая сталь 08Х17Н13М2; опция: возможны другие металлы
Мембрана: нержавеющая сталь 08Х17Н13М2; опция: фторопластовое покрытие, тантал, монель, хастеллой
Диаметр проходного отверстия, мм: 10
Резьба присоединения: к средству измерений - внутренняя M20×1,5, G½, NPT½; к процессу - наружная М20×1,5 или G½, NPT½
Заливное отверстие: Низкие давления (РМ-Н11) — есть; Средние давления (РМ-С10, РМ-С10м) — нет; Высокие давления (РМ-В10, РМ-В10м) — нет
Разделительная жидкость: ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл: 2,5
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже; в сборе с реле давления РД или РДД напрямую или через капиллярную трубку
Техническая документация: ТУ 4212-004-4719015564-2013
Диапазон рабочих температур, °C: в соответствии с выбранным средством измерений
Материал корпуса: нержавеющая сталь 08Х17Н13М2; опция: возможны другие металлы
Мембрана: нержавеющая сталь 08Х17Н13М2; опция: фторопластовое покрытие, тантал, монель, хастеллой
Диаметр проходного отверстия, мм: 10
Резьба присоединения: к средству измерений - внутренняя M20×1,5, G½, NPT½; к процессу - наружная М20×1,5 или G½, NPT½
Заливное отверстие: Низкие давления (РМ-Н11) — есть; Средние давления (РМ-С10, РМ-С10м) — нет; Высокие давления (РМ-В10, РМ-В10м) — нет
Разделительная жидкость: ПМС-20 (ГОСТ13032-77)
Объем, вытесняемый под действием максимального давления, мл: 2,5
Дополнительная погрешность вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений)
Варианты поставки: без средства измерений; в сборе со средствами измерений с классом точности 0,25 и ниже; в сборе с реле давления РД или РДД напрямую или через капиллярную трубку
Техническая документация: ТУ 4212-004-4719015564-2013
Описание
Документация
Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа:
Низкие давления, РМ-Н11
| ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,06 / 0,15 / 0,3 |
| ЦМ-И | 0…0,1 / 0,16 / 0,25 / 0,4 |
| ЦМ-ИВ | −0,1…0,15 / 0,3 |
| ЦМ-С-И | 0…0,1 / 0,16 / 0,25 / 0,4 |
| ЦМ-С-ИВ | −0,1…0,3 |
| РПД-И* | 0…0,1 / 0,16 / 0,25 / 0,4 |
| РПД-ИВ* | −0,1…0,1 / 0,15 / 0,3 |
| РД** | −0,05…0,3 |
| РДД** | 0,05…0,2 / 0,4; 0,1…0,6 |
Средние давления, РМ-С10, РМ-С10м
| ТМ | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| ТМС-И | 0…0,6 / 1 / 1,6 / 2,5 |
| ТМС-ИВ | −0,1…0,5 / 0,9 / 1,5 / 2,4 |
| ЦМ-И | 0…0,6 / 1 / 1,6 / 2,5 |
| ЦМ-ИВ | −0,1…0,5*** / 0,9 / 1,5 / 2,4 |
| ЦМ-С-И | 0…0,6 / 1 / 1,6 / 2,5 |
| ЦМ-С-ИВ | −0,1…0,5** / 0,9 / 1,5 / 2,4 |
| РПД-И* | 0…0,6 / 1 / 1,6 / 2,5 |
| РПД-ИВ* | −0,1…0,5** / 0,9 / 1,5 / 2,4 |
| РД** | −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 |
| РДД** | 0,1…0,6 |
Высокие давления РМ-В10, РМ-В10м
| ТМ | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТМС-И | 0…4 / 6 / 10 |
| ЦМ-И | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ЦМ-С-И | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 |
| РПД-И* | 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| РД** | 0,5…3 |
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!
Мембранные разделители сред РМ-Н11, РМ-С10 и РМ-В10
| Тип | Размер, мм | Присоединение | Присоединение к средству измерений — к процессу | Цена с НДС, руб. |
|---|---|---|---|---|
| РМ-Н11 | Ø97 | штуцерное | внутренняя М20×1,5 — наружная М20×1,5 (G½) | 7150 |
| РМ-С10 | Ø97 / Ø88 | 6870 | ||
| РМ-С10м | 6540 | |||
| РМ-В10 | Ø77 / Ø58 | 6230 | ||
| РМ-В10м | 5930 |
ЧЕРТЕЖИ

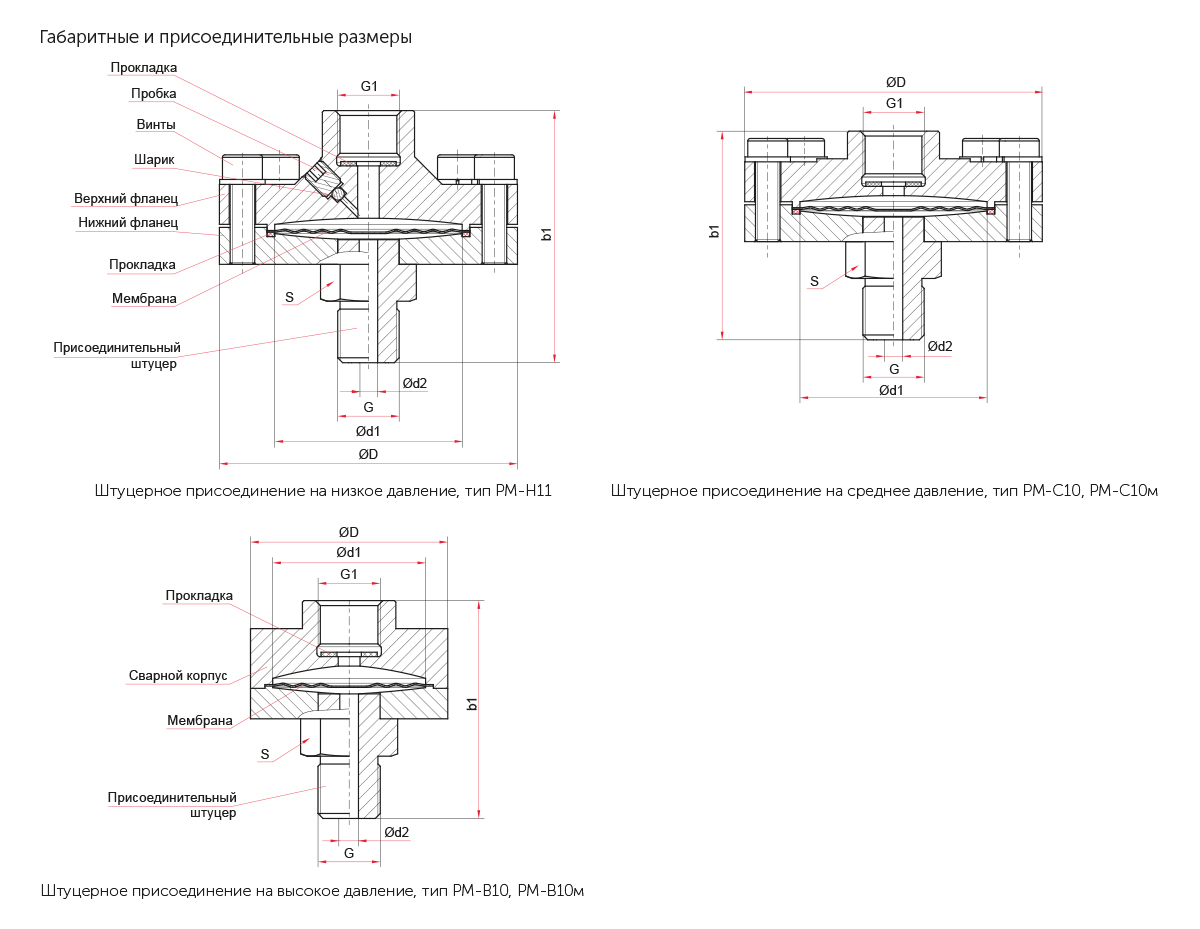

Основные максимальные размеры (мм), вес (кг), объем (мл)
| Модель | D | d1 | d2 | G | G1 | b1 | S | Вес | Объем заполняемой жидкости |
Объем вытесняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|
| РМ-Н11-М20×1,5 | 97 | 65 | 10 | M20×1,5 | M20×1,5 | 83 | 27 | 1,7 | 16,4 | 2,5 |
| РМ-Н11-G½ | G½ | |||||||||
| РМ-С10-М20×1,5 | 97 | 65 | M20×1,5 | 72 | 1,5 | 15,6 | ||||
| РМ-С10-G½ | G½ | |||||||||
| РМ-С10м-M20×1,5 | 88 | 58 | 7 | M20×1,5 | 75 | 1,1 | 12,4 | |||
| РМ-С10м-G½ | 9 | G½ | ||||||||
| РМ-В10-М20×1,5 | 77 | 42 | 10 | M20×1,5 | 87 | 1,3 | 11,4 | |||
| РМ-В10-G½ | G½ | |||||||||
| РМ-В10м-M20×1,5 | 58 | 38 | M20×1,5 | 83 | 0,8 | 9,3 | ||||
| РМ-В10м-G½ | G½ |
МОНТАЖ И ЭКСПЛУАТАЦИЯ

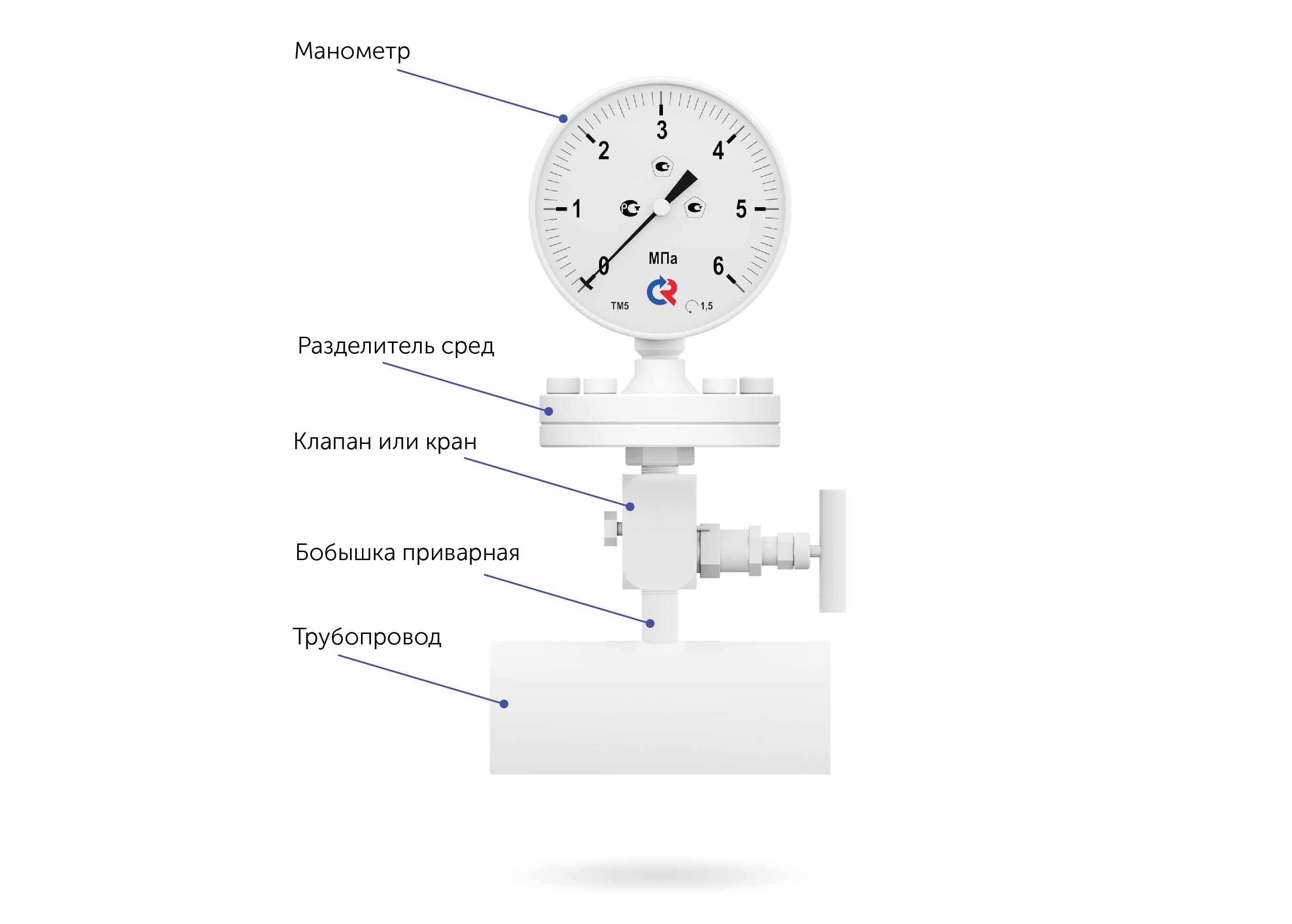

Для защиты чувствительного элемента манометра или датчика давленияот контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

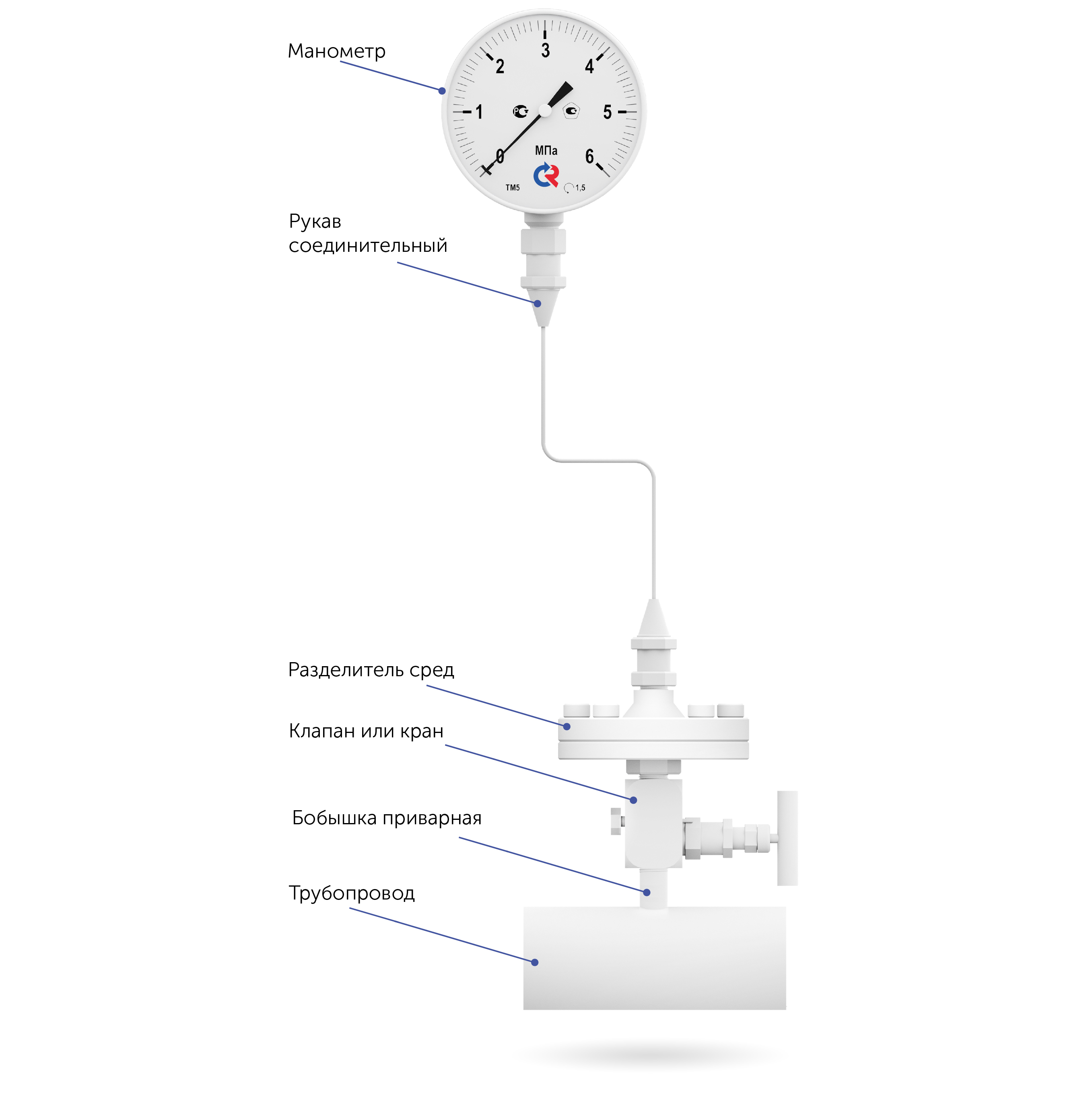

Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5м.
