Петлевые трубки
от 980 ₽
Рабочее давление, МПа: 25
Максимальная рабочая температура, °С: 300
Резьба присоединения: G½ или M20×1,5
Исполнение (резьба): внутренняя / наружная
Материал: углеродистая сталь 30; нержавеющая сталь 08Х18Н10
Максимальный вес, кг: 0,68
Толщина стенки, мм: 2
Техническая документация: ТУ 4218-001-4719015564-2015
Рабочее давление, МПа: 25
Максимальная рабочая температура, °С: 300
Резьба присоединения: G½ или M20×1,5
Исполнение (резьба): внутренняя / наружная
Материал: углеродистая сталь 30; нержавеющая сталь 08Х18Н10
Максимальный вес, кг: 0,68
Толщина стенки, мм: 2
Техническая документация: ТУ 4218-001-4719015564-2015
Описание
Документация
Петлевые трубки из углеродистой или нержавеющей стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева.
Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра.
ЦЕНА
| Тип | Резьба присоединения | Материал | Цена с НДС, руб. |
|---|---|---|---|
| Прямая | внутренняя G½ — наружная G½ внутренняя М20×1,5 — наружная М20×1,5 |
сталь | 980 |
| нержавеющая сталь | 1980 | ||
| Угловая (90°) | сталь | 980 | |
| нержавеющая сталь | 1860 |
ЧЕРТЕЖИ

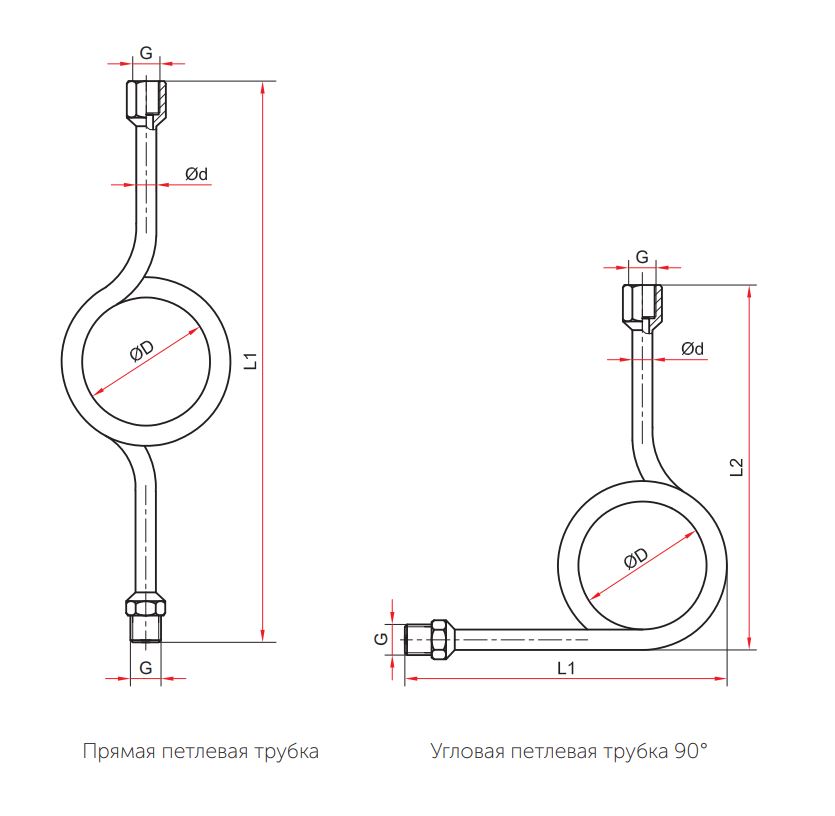

Размеры петлевых трубок (мм)
| Петлевая трубка | L1 | L2 | D | G | d |
|---|---|---|---|---|---|
| Прямая | 360 | — | 86 | М20х1,5 или G½ |
14 |
| Угловая | 220 | 240 |
Температурный график для петлевых трубок
МОНТАЖ И ЭКСПЛУАТАЦИЯ
Отборные устройства давления (петлевые трубки) используются для исключения или снижения влияния температуры измеряемой среды на точность показания прибора при превышении допустимой рабочей температуры.
Отборные устройства применяются при монтаже измерительных приборов и могут эксплуатироваться при рабочем давлении не выше 25 МПа и максимальной рабочей температуры до 300 °С в различных климатических условиях.
Способы монтажа петлевых трубок определяются конструктивом, материалом и видом прибора. Выбор нужного типа прибора зависит от температуры и вида измеряемой среды (агрессивная, неагрессивная, кристаллизующаяся – вода, пар, газ, нефтепродукты), а также в системах контроля давления на технологическом оборудовании.
При монтаже петлевых трубок применяются разные виды присоединений: резьбовое, фланцевое или под сварку. Выбирать тип отборного устройства (петлевой трубки) нужно c учетом особенностей размещения технологического оборудования (трубопровода). При вертикальном расположении используются угловые отборные устройства, при горизонтальном – прямые.

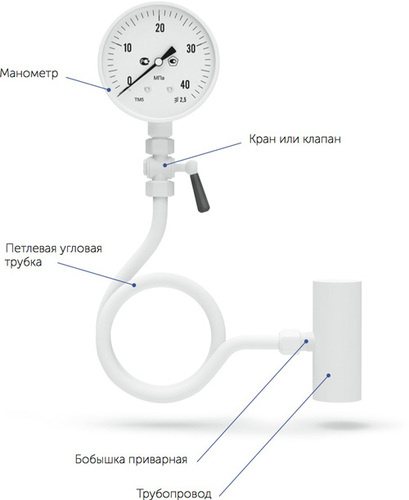

Схема монтажа узла отбора давления
