Тер­мо­мет­ры би­ме­тал­ли­че­ские со што­ком в ви­де иг­лы

Тип БТ, серия 220. Биметаллический коррозионностойкий погружной термометр со штоком в виде иглы предназначен для измерения температуры густых, сыпучих и вязких сред. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется пружина из биметалла. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку прибора. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток прибора изготовлены из нержавеющей стали. Биметаллические игольчатые термометры используются в строительстве для измерения температуры бетона.

Область применения: сельское хозяйство, строительство, пищевая промышленность.

Термометры БТ спе­ци­аль­ные (со што­ком)

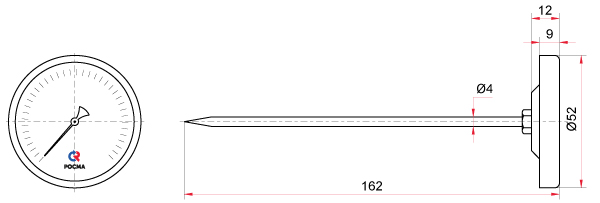

ЧЕРТЕЖИ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

Термометр биметаллический со штоком в виде иглы предназначен для измерения температуры густых, сыпучих и вязких сред.

Перед установкой необходимо проверить отсутствие видимых повреждений термометра. Температура измеряемой среды не должна превышать диапазон измерений прибора.

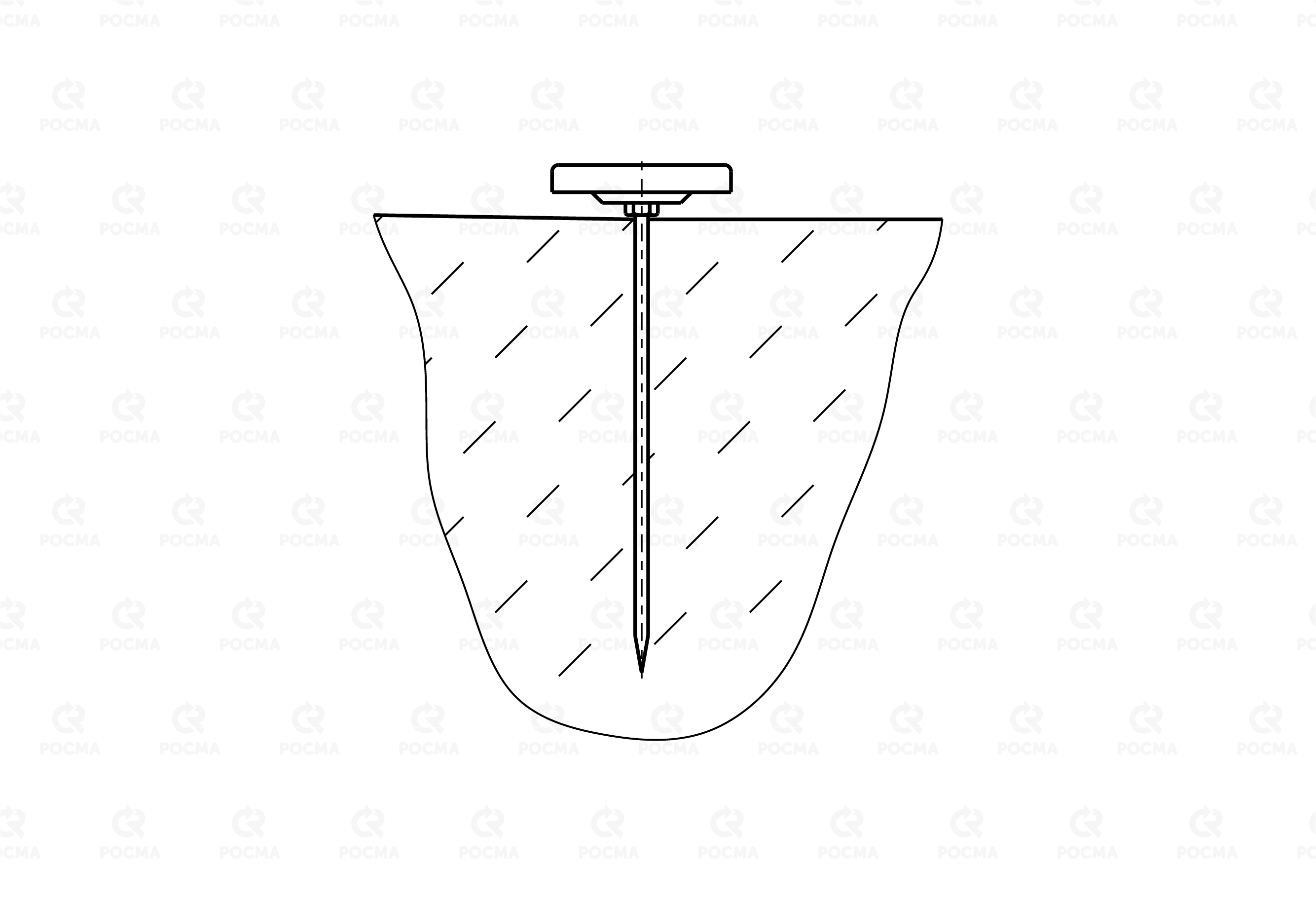

При установке необходимо извлечь термометр из защитного чехла и погрузить шток термометра в измеряемую среду до гайки крепления штока на корпусе. Не допускается прилагать к термометру чрезмерное усилие – это может привести к его поломке. После погружения необходимо выждать, пока показания прибора не перестанут изменяться. Обычно это занимает не более 5 минут.

После выполнения измерений необходимо извлечь шток термометра из измеряемой среды, очистить его от налипших частиц среды, грязи, пыли и дождаться его охлаждения до температуры окружающего воздуха. После охлаждения шток необходимо поместить в защитный чехол. Скоба на чехле предназначена для удобства хранения и транспортировки прибора, например, для крепления в кармане рабочей одежды.

Запрещается использовать растворители и абразивы для очистки стекол.

Прибор следует исключить из эксплуатации и сдать в ремонт в случае, если:

• прибор не работает;
• стрелка движется скачками;
• погрешность показаний превышает допустимое значение.

Меры безопасности:

• шток прибора имеет острый конец! Необходимо соблюдать меры предосторожности, чтобы не получить травму и не повредить рабочую одежду;
• при хранении и транспортировке необходимо помещать шток в защитный чехол;
• при измерении высоких температур, необходимо соблюдать меры предосторожности, чтобы избежать ожогов;
• не допускается ронять термометр. Удары могут повредить внутренний механизм прибора и деформировать шток.
