Термометры кор­ро­зи­он­но­стой­кие (ради­аль­ное при­сое­ди­не­ние)

Тип БТ, серия 220. Коррозионностойкий биметаллический термометр с радиальным присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Диапазон показаний температур, °С

*** — кроме класса точности 1,0

Длина погружной части, мм

46, 64, 100, 150, 200, 250, 300

Возможно изготовление погружной части длиной до 1000 мм (с шагом 50мм)

Термометры БТ, серия 220 (ради­аль­ное при­сое­ди­не­ние)

* — под заказ
** — кроме класса точности 1,0

ЧЕРТЕЖИ

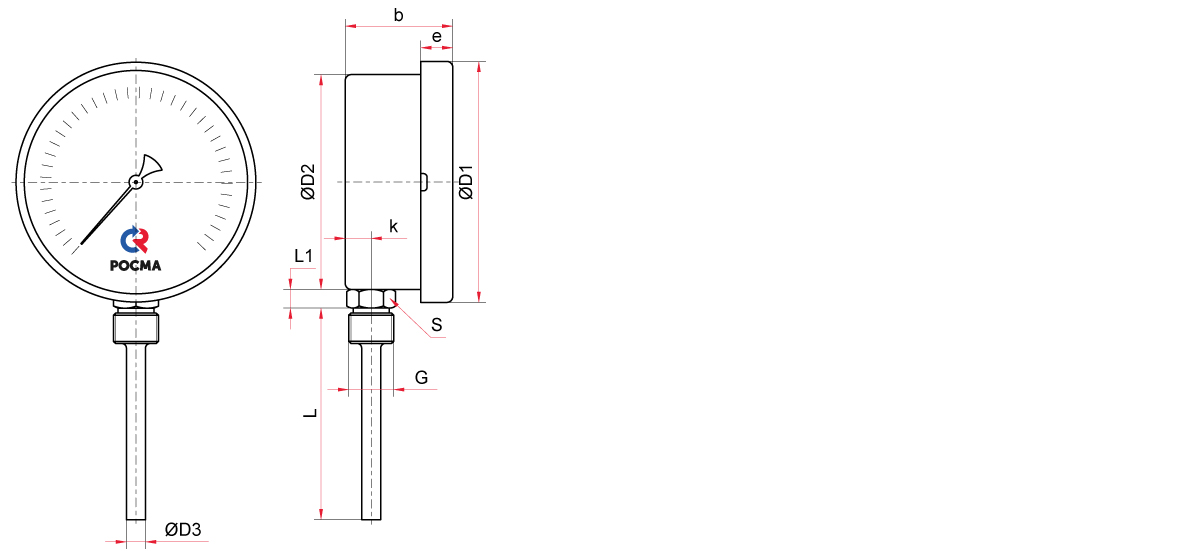

Радиальное присоединение

Основные размеры (мм), вес (кг)

* — возможно изготовление погружной части длиной до 1000 мм для радиальных БТ (с шагом 50 мм)
** — под заказ

Гильзы из нержавеющей стали (под заказ)

МОНТАЖ И ЭКСПЛУАТАЦИЯ

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.

При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).

На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм —> 150мм, 200мм —> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.

При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

• прибор не работает;
• стрелка движется скачками;
• погрешность показаний превышает допустимое значение.
