Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (осевое присоединение)
от 2 775 ₽
Диаметр корпуса, мм: 100
Класс точности: 1,5
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Чувствительный элемент: биметаллическая спираль
Шток: нержавеющая сталь 08Х18Н10
Корпус: IP65, нержавеющая сталь 08Х18Н10
Кольцо: нержавеющая сталь 08Х18Н10, байонетное
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное - триплекс
Резьба присоединения (на штоке): G½ или М20х1,5
Рабочее давление МПа: на штоке 10; на гильзе из нержавеющей стали 25; на цельноточеной гильзе 60
Комплектность: без гильзы; опция: гильза из нержавеющей стали 08Х18Н10; цельноточеная гильза из нержавеющей стали 08Х18Н10
Межповерочный интервал: 3 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4211-001-4719015564-2008
Диаметр корпуса, мм: 100
Класс точности: 1,5
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Чувствительный элемент: биметаллическая спираль
Шток: нержавеющая сталь 08Х18Н10
Корпус: IP65, нержавеющая сталь 08Х18Н10
Кольцо: нержавеющая сталь 08Х18Н10, байонетное
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное многослойное безопасное - триплекс
Резьба присоединения (на штоке): G½ или М20х1,5
Рабочее давление МПа: на штоке 10; на гильзе из нержавеющей стали 25; на цельноточеной гильзе 60
Комплектность: без гильзы; опция: гильза из нержавеющей стали 08Х18Н10; цельноточеная гильза из нержавеющей стали 08Х18Н10
Межповерочный интервал: 3 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4211-001-4719015564-2008
Описание
Документация
Тип БТ, серия 220. Коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.
Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250 °С.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диапазон показаний температур, °С
| −50…+50 | −50…+100 |
| −30…+50 | 0…+100 |
| 0…+120 | 0…+160 |
| 0…+200 | 0…+250 |
| 0…+300 | 0…+350 |
| 0…+450 | 0…+500 |
Длина погружной части, мм
64, 100, 150, 200, 250, 300
Возможно изготовление погружной части длиной до 1600 мм (с шагом 50мм)
Термометры БТ, с возможностью гидрозаполнения силиконом (осевое присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм / Цена с НДС, руб. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| БТ-51.220 под ГЗ | 100 | 1,5 | −50…+50 / +100; −30…+50; 0…100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500 | 2775 | 2860 | 2980 | 3120 | 3215 | 3275 | |

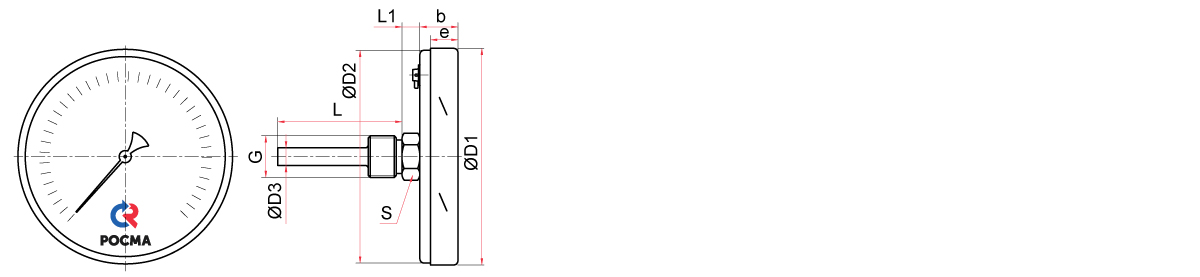

ЧЕРТЕЖИ
Осевое присоединение
Основные размеры (мм), вес (кг), объем (мл)
| Тип | Ø | D1 | D2 | D3 | b | e | L | L1 | S | G | Вес | Вес с заполнением | Объем заполняемой жидкости |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| БТ-51.220 Силикон | 100 | 101 | 99 | 10 | 27 | 17 | 64, 100, 150, 200, 250, 300* | 12 | 22 | G½ или М20х1,5 | 0,30 | 0,46 | 130 |
* — возможно изготовление погружной части длиной до 1600 мм для осевых БТ (с шагом 50 мм)
Гильзы из нержавеющей стали (под заказ)
МОНТАЖ И ЭКСПЛУАТАЦИЯ

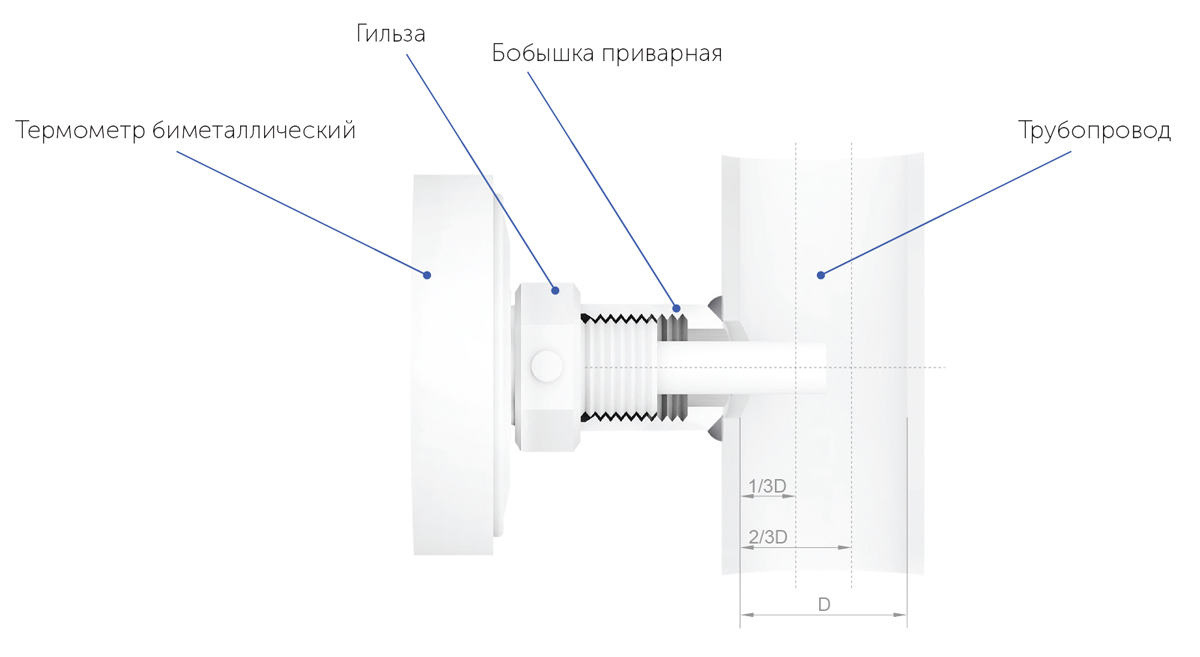

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм —> 150мм, 200мм —> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стрелка движется скачками;
- погрешность показаний превышает допустимое значение.
