Термометры коррозионностойкие (универсальное присоединение)
от 3 730 ₽
Диаметр корпуса, мм: 80, 100, 150, 160* - под заказ
Класс точности: 1,0** / 1,5 ** - опция
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Чувствительный элемент: биметаллическая спираль
Шток: нержавеющая сталь 08Х18Н10
Корпус: IP65, нержавеющая сталь 08Х18Н10
Кольцо: нержавеющая сталь 08Х18Н10, байонетное
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Присоединение: универсальное, с поворотно-откидным корпусом, угол поворота до 90°
Резьба присоединения (на штоке): G½ или М20х1,5
Рабочее давление МПа: на штоке 10; на гильзе из нержавеющей стали 25; на цельноточеной гильзе 60
Комплектность: без гильзы; опция: гильза из нержавеющей стали 08Х18Н10; цельноточеная гильза из нержавеющей стали 08Х18Н10
Регулировка: на корпусе с тыльной стороны
Межповерочный интервал: 3 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4211-001-4719015564-2008
Диаметр корпуса, мм: 80, 100, 150, 160* - под заказ
Класс точности: 1,0** / 1,5 ** - опция
Диапазон рабочих температур, °C: окружающая среда: −60…+60
Чувствительный элемент: биметаллическая спираль
Шток: нержавеющая сталь 08Х18Н10
Корпус: IP65, нержавеющая сталь 08Х18Н10
Кольцо: нержавеющая сталь 08Х18Н10, байонетное
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Присоединение: универсальное, с поворотно-откидным корпусом, угол поворота до 90°
Резьба присоединения (на штоке): G½ или М20х1,5
Рабочее давление МПа: на штоке 10; на гильзе из нержавеющей стали 25; на цельноточеной гильзе 60
Комплектность: без гильзы; опция: гильза из нержавеющей стали 08Х18Н10; цельноточеная гильза из нержавеющей стали 08Х18Н10
Регулировка: на корпусе с тыльной стороны
Межповерочный интервал: 3 года
Климатическое исполнение: Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150
Техническая документация: ТУ 4211-001-4719015564-2008
Описание
Документация
Тип БТ, серия 220. Коррозионностойкий термометр с универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
Диапазон показаний температур, °С
| −50…+50*** | −50…+100*** |
| −30…+50**** | 0…+60**** |
| 0…+100 | 0…+120 |
| 0…+160 | 0…+200 |
| 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
*** — кроме класса точности 1,0
**** — кроме L = 46 мм
Длина погружной части, мм
| Ø80 | 46 / 64 / 100 / 150 / 200 / 250 |
| Ø100, 150 | 46 / 64 / 100 / 150 / 200 / 250 / 300 |
Возможно изготовление погружной части длиной до 1600 мм (с шагом 50мм)
Термометры БТ, серия 220 (универсальное присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм / Цена с НДС, руб. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | ||||
| БТ-44.220 | 80 | 1* / 1,5 | −50…+50** / +100**; −30…+50***; 0…60*** / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 | 3730 | 3865 | 4100 | 4445 | 4700 | 4950 | — |
| БТ-54.220 | 100 | 4030 | 4065 | 4220 | 4580 | 4755 | 4930 | 5100 | ||
| БТ-74.220 | 150 / 160* | 7630 | 7690 | 7910 | 8145 | 8325 | 8460 | 8610 | ||
* — под заказ
** — кроме класса точности 1,0
*** — кроме L = 46 мм

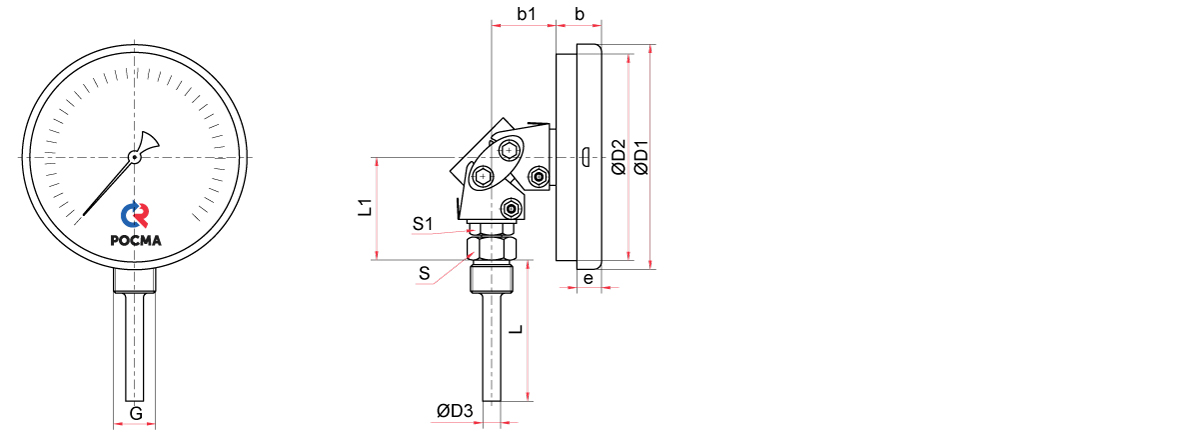

ЧЕРТЕЖИ
Универсальное присоединение (Ø80, 100, 150 мм)
Основные размеры (мм), вес (кг)
| Тип | Ø | D1 | D2 | D3 | b | b1 | e | L | L1 | S | S1 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| БТ-44.220 | 80 | 81 | 75 | 10 | 19 | 36 | 10 | 46 / 64 / 100 / 150 / 200 / 250 / 300* | 53 | 22 | 17 | G½ или М20×1,5 | 0,32 |
| БТ-54.220 | 100 | 107 | 99 | 11 | 0,39 | ||||||||
| БТ-74.220 | 150 / 160** | 160 | 149 | 21 | 17 | 0,63 |
* — под заказ возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм)
** — под заказ
Гильзы из нержавеющей стали (под заказ)
МОНТАЖ И ЭКСПЛУАТАЦИЯ
В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец штока термометра погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Это условие применяется также для защитной гильзы, в случае если термометр монтируется с использованием гильзы из нержавеющей стали. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.
При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается шток термометра. В случае использования термометра с защитной гильзой из нержавеющей стали на давление в системе до 25 МПа или 60 МПа, в бобышку вкручивается гильза, а в гильзу устанавливается термометр.
При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).
На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм —> 150мм, 200мм —> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.
При монтаже вращать прибор разрешается только за шестигранник на штоке термометра (или шестигранник на защитной гильзе) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.
Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стрелка движется скачками;
- погрешность показаний превышает допустимое значение.
