Термометры обще­тех­ни­чес­кие (ра­ди­аль­ное при­со­еди­не­ние)

Тип БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной* гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемого значения, °C. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

При измерении температуры агрессивных сред рекомендуется использовать термометр биметаллический с гильзой из нержавеющей стали.

Диапазон показаний температур, °С

*** — только для Ø63
**** — только для Ø100

Длина погружной части, мм

Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)

46 (кроме t°=0…+60 / 300 / 350 / 450 °C)
64 (кроме t°=0…+60 / 450 °C)
100, 150 (для Ø63 только до +350 °C)

Термометры БТ, серия 211 (ра­ди­аль­ное при­со­еди­не­ние)

* — под заказ, +10% к стоимости прибора

Для L=46 кроме t° = 0…+60 / 300 / 350 / 450 °C.
Для L=64 кроме  t° = 0…+60 / 450 °С.
Для L=100 / 150 для Ø63 только до +350 °C.

ЧЕРТЕЖИ

Основные размеры (мм), вес (кг)

* — возможно изготовление погружной части длиной до 1000 мм для радильных БТ (с шагом 50 мм)

МОНТАЖ И ЭКСПЛУАТАЦИЯ

В термометре БТ в качестве термоэлемента используется биметаллическая пружина, находящаяся в нижней части штока прибора. Погрешность измерения температуры минимальна, если конец защитной гильзы или штока термометра (для термометров без гильзы) погружен на глубину не менее ⅓ и не более ⅔ внутреннего диаметра трубопровода. Различная глубина погружения термоэлемента может быть достигнута выбором длины приварной бобышки или погружной части биметаллического термометра.

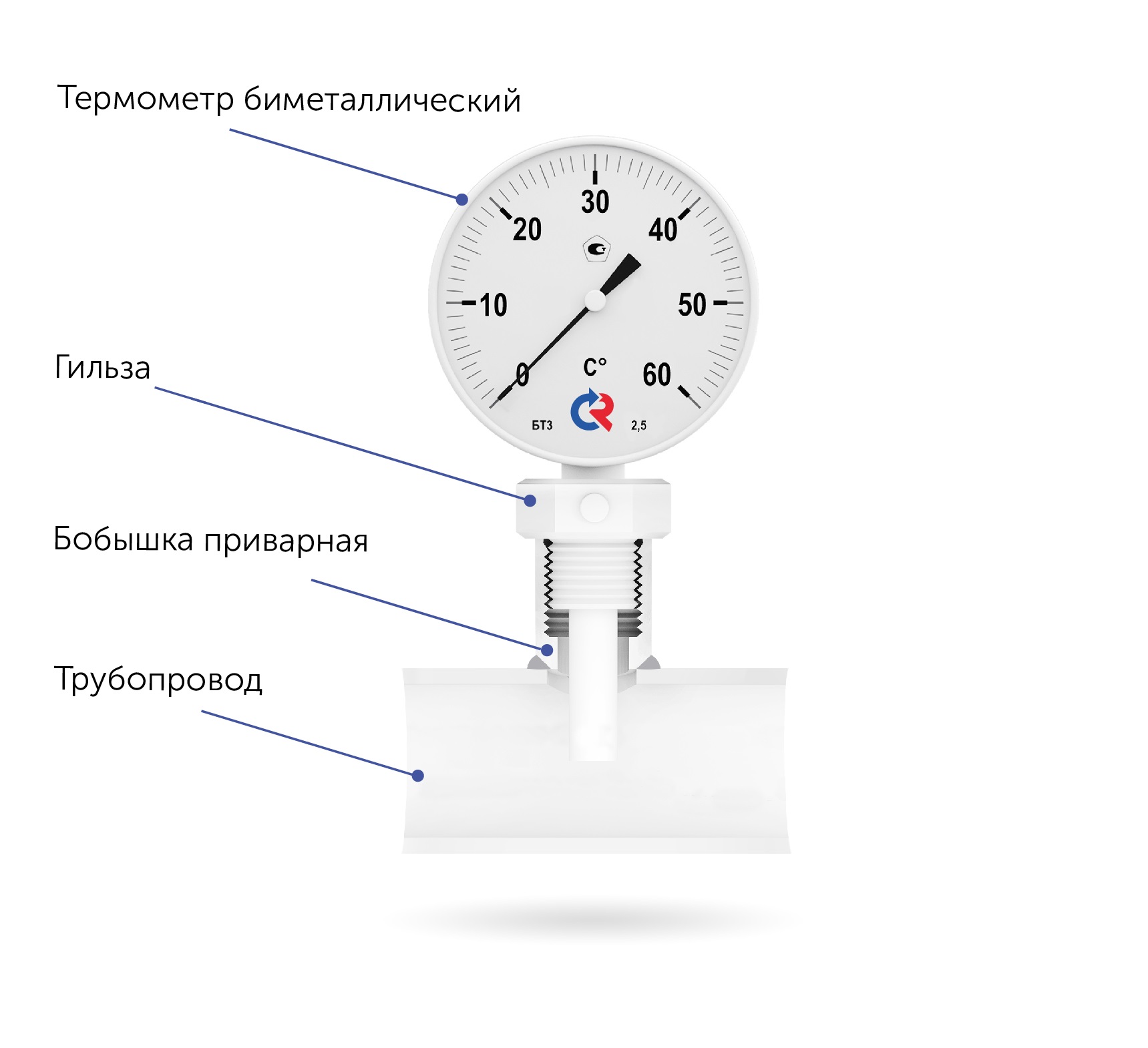

При монтаже прибора на трубопровод приваривается бобышка с внутренней резьбой. В бобышку вкручивается гильза термометра, а в гильзу устанавливается термометр. Термометр фиксируется в гильзе с помощью винта на шестиграннике гильзы.

При необходимости установки термометра в ограниченном пространстве или на углах трубопроводов, возможно использовать скошенные под угол 45° приварные косые бобышки (№ 20, 21).

На прямых участках трубопроводов при монтаже термометров с использованием косых бобышек рекомендуется выбирать длины погружных частей из стандартного ряда длин с использованием прямых бобышек, с увеличением на один табличный разряд. Например, 100мм —> 150мм, 200мм —> 250мм. В случае монтажа термометра на сгибе трубопровода, длина должна выбираться наименьшей возможной из тех, которые попадают своим концом погружной части в пределы от 1/3 до 2/3 начала прямого участка диаметра трубопровода.

При монтаже вращать прибор разрешается только за шестигранник гильзы или за шестигранник на штоке (для термометров без гильзы) с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.

Резьбовые соединения уплотнять лентой ФУМ (при температуре измеряемой среды до 200 °С); жгутом ФУМ (при температуре измеряемой среды до 250 °С); льняной подмоткой (при температуре измеряемой среды свыше 250 °С). Уплотнительная подмотка должна осуществляться в направлении, противоположном направлению вкручивания детали, чтобы при монтаже вкручиваемая деталь не срывала подмотку.

Прибор следует применять для измерения температуры только в среде, для которой он предназначен; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

• прибор не работает;
• стрелка движется скачками;
• погрешность показаний превышает допустимое значение.
